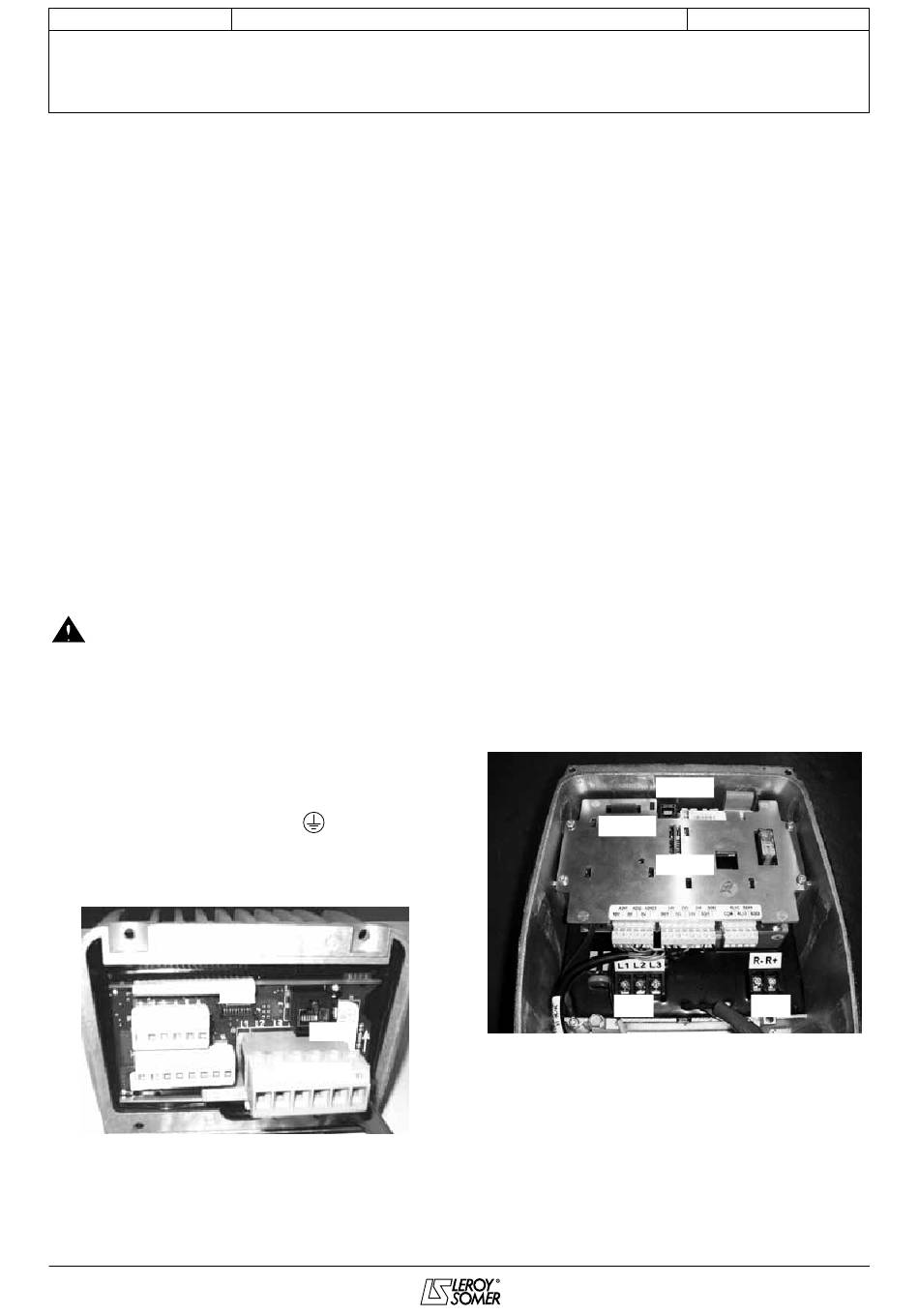

LEROY-SOMER
Двигатель или мотор-редуктор с регулируемой скоростью
3.3 - Клеммники силовых
подключений
3.3.1 - Клеммник для питания PB1
(позиции L1, L2 и L3)
Данный клеммник используется для подключения трехфазного
блока питания в случае, если фильтр ЭМс не поставляется с
устройством VARMECA 30. в противном случае, выход
фильтра ЭМс затягивается на коннекторе, и блок питания
подключается к клеммам, расположенным в верхней части
фильтра.
клеммник с винтовыми зажимами: VMA 33/34
Момент затяжки:
Макс. сечение :
3.3.2 - Клеммник для тормозного резистора
PB2 (позиции R+ и R-)
Данный клеммник используется для подключения тормозного
резистора, если данная опция необходима. Резистор
устанавливается снаружи и/или в задней части блока
VARMECA 30.
клеммник с винтовыми зажимами: VMA 33/34
Момент затяжки:
Макс. сечение :
Примечание: Для VMA 31/32 PB1 и PB2 группируются
на одном клеммнике.
Клеммник VARMECA 31 / 32 оснащен клеммой поз. FI,
соединенной
с
клеммой
использования внутреннего тормозного резистора. При
подключении внешнего тормозного резистора или в
случае несовместимого с заданной ступенью замедления
значения инерции перемычку необходимо удалить.
3.3.3 - Заземление
Заземление выполняется на одном из двух винтов M5x10
(VMA 31/32) или M6x10 (VMA 33/34) поз.
на лицевой стороне VARMECA.
VMA 31/32
- К VARMECA следует подавать питание через «сеть» только тогда, когда он закреплен на двигателе, а двигатель
заземлен.
- Если VARMECA получает питание, не будучи установленным на двигателе, следует заземлить вывод на массу (корпус).
18
Установка и техобслУживание
VARMECA 30
VMA 31/32
1,8 н.м
0,8 н.м
4 мм
(AWG8) 2,5 мм
2
VMA 31/32
1,8 н.м
0,8 н.м
4 мм
(AWG8) 2,5 мм
2
R-
для
подтверждения
, расположенных
P2
RJ 45
PB1 & PB2
3.4 - Клеммники для
дополнительного оборудования
3.4.1 - Коннектор последовательного
подключения типа RS485
Через разъем RJ 45 он позволяет подключить микроконсоль
PX LCD или Пк для использования По VMA SOFT.
Для VMA 31/32 он также позволяет подключить шину
промышленной сети или опцию PADVMA 31/32.
3.4.2 - Описание разъема 1
(только для VMA 33/34)
Данный разъем используется для подключения модуля ос
шифратора (опция: COD VMA 30) при выборе режима
2
«закрытый контур».
3.4.3 - Описание разъема 2
(только для VMA 33/34)
Данный разъем используется для подключения модулей
промышленной сети (поддерживаемые протоколы: PROFIBUS
DP, INTERBUS S, DEVICE NET и CAN OPEN).
3.4.4 - Коннектор P2 (только для VMA 31/32)
2
он обеспечивает подключение таких опций: Потенциометр
местного управления (B 31/32), потенциометр местного
управления со встроенным запуском/остановом (BMA 31/32),
потенциометр местного управления со встроенным передним/
задним ходом/остановом (BMAVAR), контроль тормоза
(ESFRVMA 30) и пр.
3776 ru -
2013.06 / k
VMA 33/34
RJ 45
SLOT 1
SLOT 2
PB 1
