Двигатель или мотор-редуктор с регулируемой скоростью
3.5 - Схемы

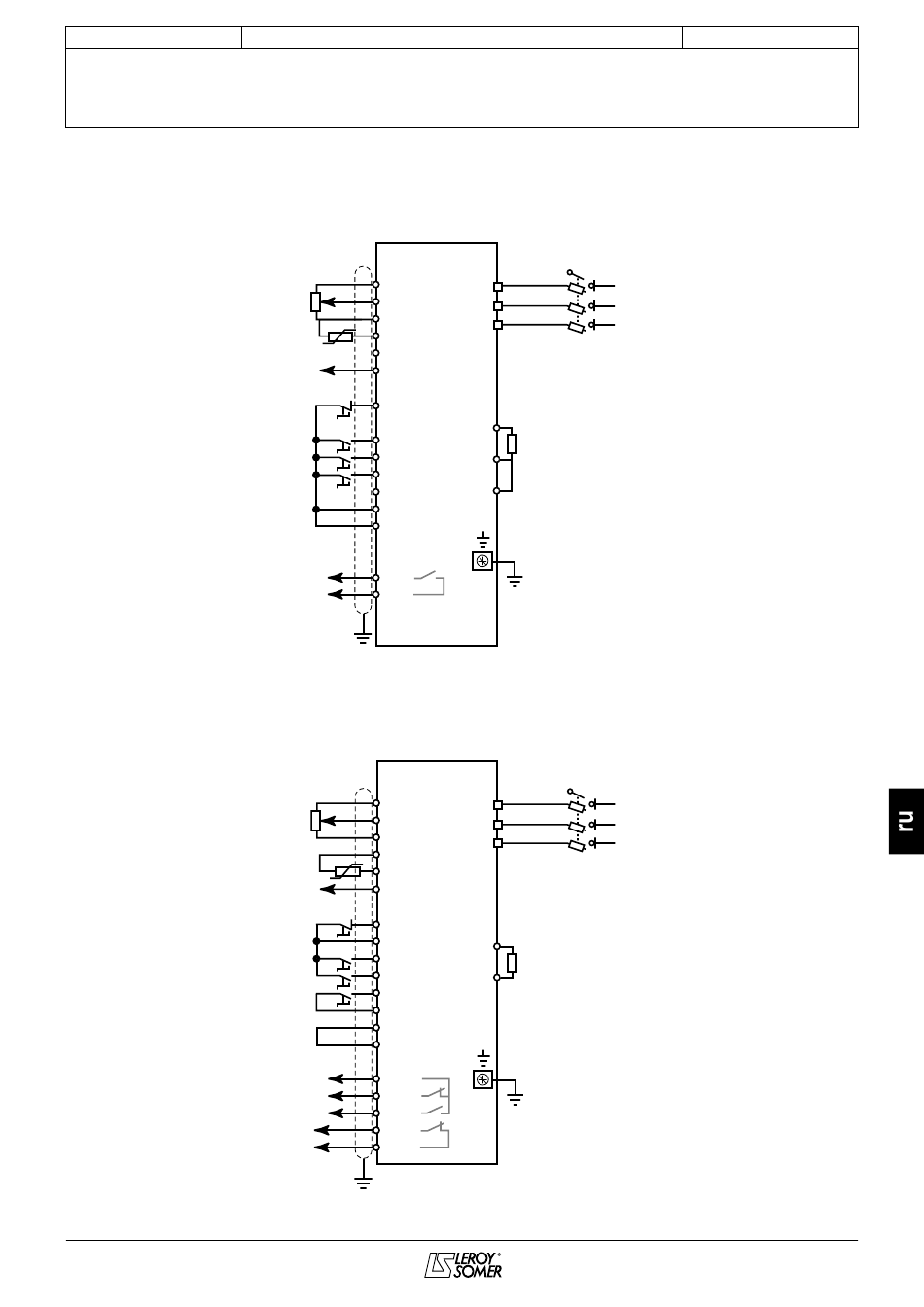

3.5.1 - Схема подключения при стандартной конфигурации
0-10В/4-20мА
(1) опорная скорость
(опции местн. упр. или внеш. опор. значение)
Ход CTP двигателя
Сигнализации опций местн. упр.
Внешний вход ошибки
Пер. ход/останов
Зад. ход/останов
Выбор 0-10В/4-20мА
опорной скорости
Вход блокировки
Сигнальное реле
Примечание:
Для однофазных исполнений питание подается на клеммы L и N.
0-10В/4-20мА
(1) опорная скорость
(опции местн. упр. или внеш. опор. значение)
Ход CTP двигателя
Сигнализации опций местн. упр.
Внешний вход ошибки
Пер. ход/останов
Зад. ход/останов
Выбор 0-10В/4-20мА
опорной скорости
Вход блокировки
Сигнальное реле
Защитный контакт
(1) при внешнем потенциометре: полное сопротивление потенциометра = 10 кW
Установка и техобслУживание
VARMECA 30
VARMECA 31/32
1
10V
L1
2
ADI1
L2
3
0V
L3
4
ADI2
5
24V
6
ADIO3
7
DI01
R+
8
DI2
9
R-
DI3
10
Dl4
Fi
11
+24V
12
ENA
13
RL1
14
RL2
VARMECA 33/34
1
10V
L1
2
ADI1
L2
3
0V
L3
4
ADI2
5
0V
6
ADIO3
7
DI01
8
+24V
R+
9
DI2
10
DI3
R-
11
+24V
12
DI4
13
SDI1
14
SDI2
15
COM
16
RL1C
17
RL10
18
SD01
19
SD02
Сеть
питания
QS
Тормозной
резистор
(опция)
Перемычка, которую необходимо извлечь при наличии
подключенной опции типа
тормозной резистор
Сеть
питания
QS
Тормозной
резистор
(опция)
