2.8 Beginsel en configuratie van het hydraulische systeem

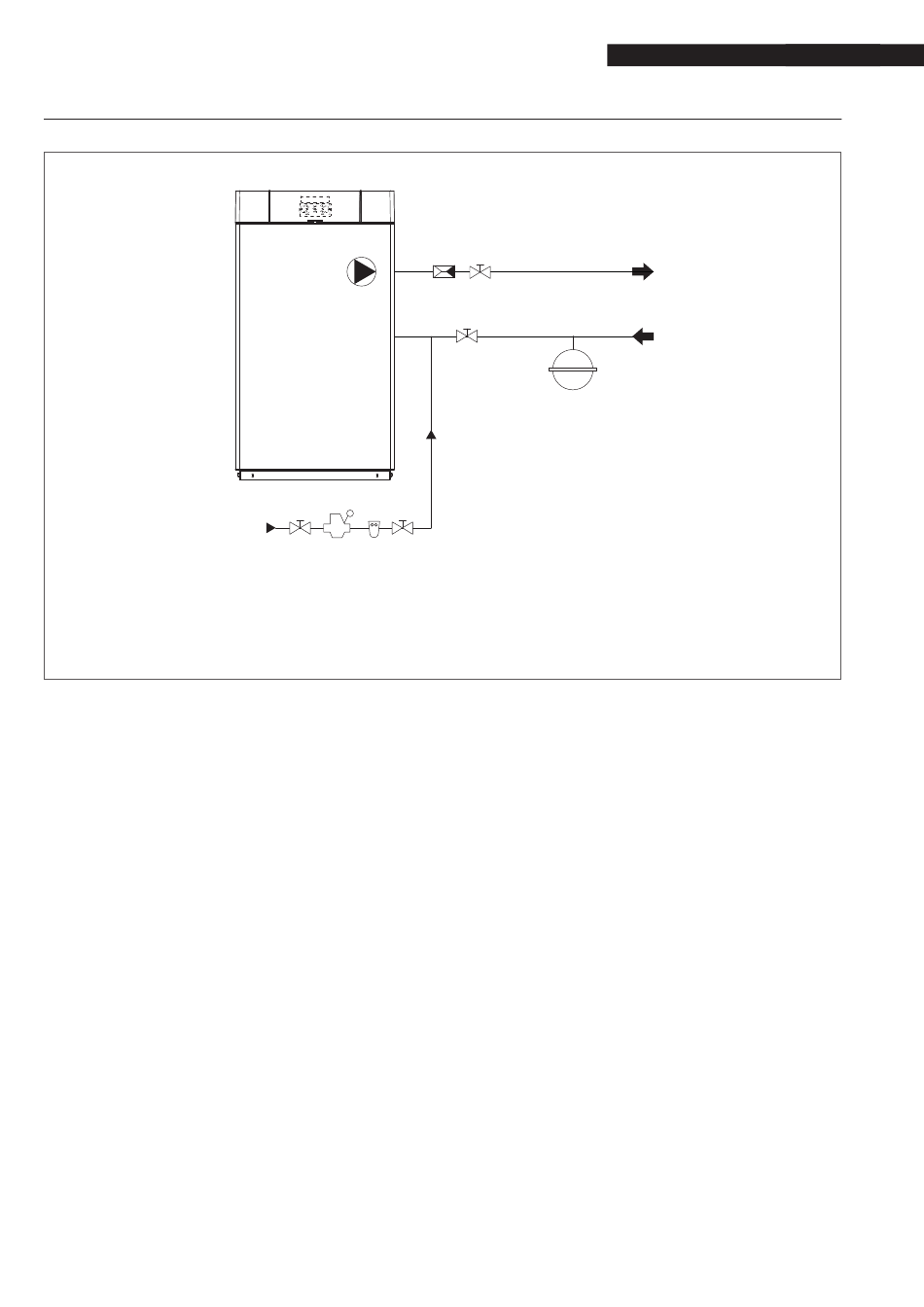

Schema 1: circuit met verwarmingsgroep die rechtstreeks aangesloten is op de verwarmingsinstallatie
1
Afsluiter
2
Terugslagklep
3
Drukverminderingsklep
4
Onthardingsfilter
5
Expansievat
9
De afvoer van de veiligheidskleppen moet aangesloten worden op een geschikt opvang- en afvoersysteem.
9
De keuze en de installatie van de componenten van de installatie wordt verricht door de installateur, die moet handelen
volgens de regels van de goede techniek en de geldende wetgeving.
9
Toevoer-/suppletiewater met een bijzondere samenstelling moet met geschikte systemen behandeld worden. Als refe-
rentie kunnen de waarden aangehouden worden die vermeld staan in de tabel op pag. 24.
9
De verwarmingsgroep kan aangesloten worden op een boiler ATRB 120 met behulp van specifieke kits met accessoires (zie
de catalogus).
9
Het sanitaire circuit en het verwarmingscircuit moeten worden aangevuld met expansievaten met een gepaste capaciteit
en geschikte veiligheidsventielen met de juiste afmetingen. De afvoer van de veiligheidsventielen en de apparaten moet
aangesloten worden op een geschikt opvang- en afvoersysteem (zie de catalogus voor combineerbare accessoires).
0
Het is verboden de circulatiepompen zonder water te laten werken.
MI
PC
RI
EAF
1
3
4
1
2
1
1
5
PC
Circulator thermische eenheid
MI
Toevoer installatie
RI
Retour installatie
EAF
Ingang koud water
