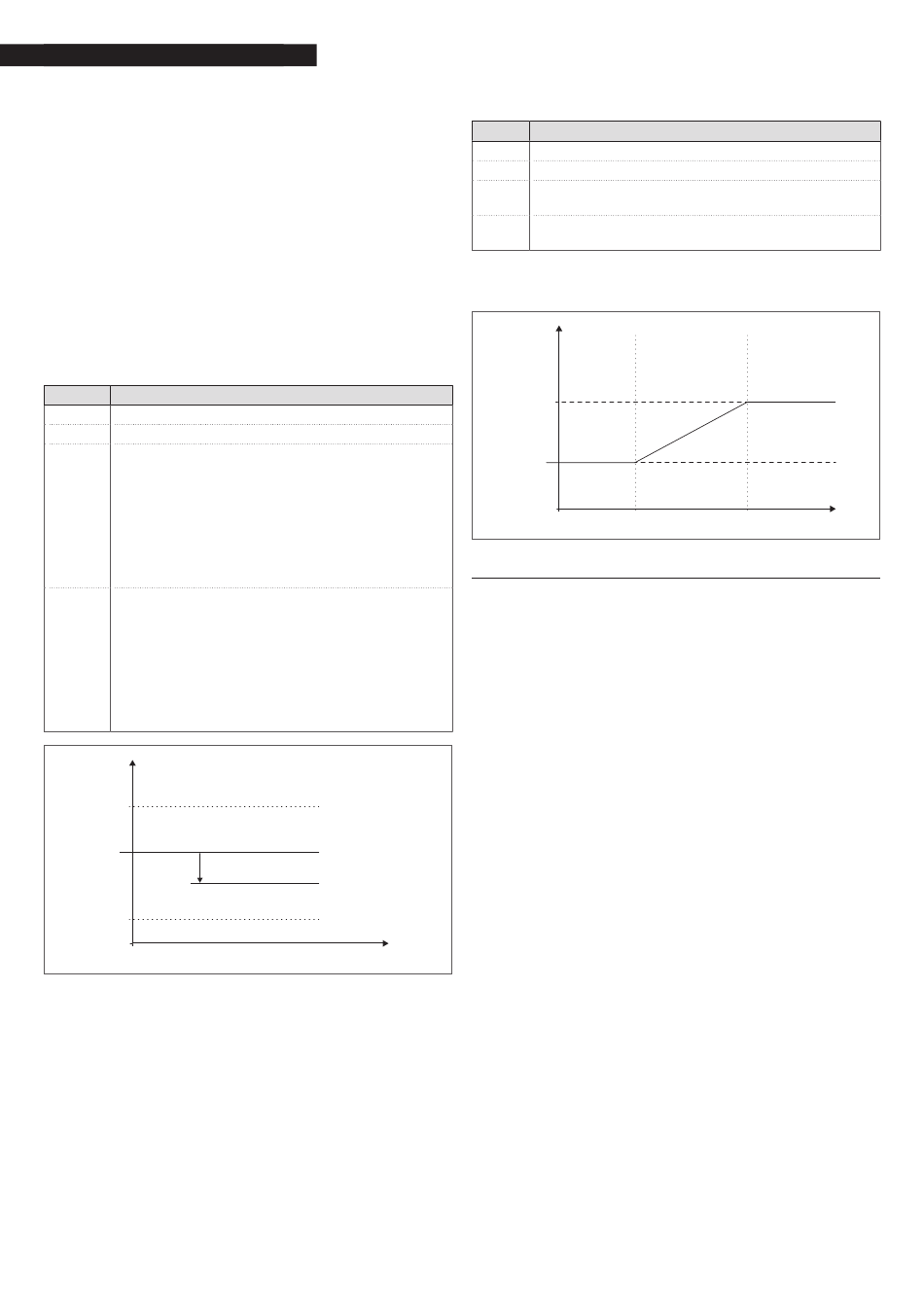

INBEDRIJFSTELLING EN ONDERHOUD
Modus 3: continue werking met vast setpoint en nachtverlaging
met ruimtethermostaat (RT)
In deze modus:
− Externe sonde niet vereist.
− De communicatie OpenTherm (OT) is niet ingeschakeld en
elke aangesloten OT-ruimtethermostaat wordt gevoed
maar meldt "communicatiefout".
− De ingang 0-10V wordt niet gebruikt.
− De communicatie met Modbus is niet ingeschakeld.
Het vaste setpoint wordt op dezelfde manier aangepast als in
modus 0. Het verschil bestaat uit het feit dat het verzoek altijd
actief is en het setpoint wordt verlaagd (nachtverlaging) met de
waarde die gedefinieerd wordt door parameter 2133 wanneer
het contact van de ruimtethermostaat/warmteverzoek wordt
geopend.
Par. Nr. Beschrijving
2023
Min. setpoint verwarming
2024
Max. setpoint verwarming
Setpoint Directe zone/Zone 1 in verwarmingsmodus
Par. 2001= 0 en 3
De regeling van de thermische eenheid bepaalt het
setpoint van de ketel bij verwarming met behulp
2103
van de hoogste waarde onder de aangevraagde
waarden van alle actieve zones (Par. 1101, 1201, 1301)
Als Zone 1 is geconfigureerd als gemengd, wordt
de in de parameter ingestelde waarde gebruikt als
setpoint 1112
Nachtelijke verlaging setpoint Rechtstreekse Zone/
Zona 1 in verwarmingsmodus Par. 2001= 2 of 3
Bepaalt met hoeveel graden het setpoint van de
verwarming verlaagd moet worden bij het openen
2133
van het contact van de omgevingsthermostaat (TA)
De verlaging van de aanvoertemperatuur is van
invloed op alle actieve verwarmingszones en om
te worden gebruikt, moet elke zoneregelaar de RT-
klem overbrugd hebben.
Toevoertemp.
(°C)
Par. 2024
Par. 2103
Par. 2133
Par. 2023
Modus 4: werking met variabel setpont afhankelijk van de
waarde van het 0-10V-ingangssignaal
In deze modus:
− Externe sonde niet vereist.
− De communicatie OpenTherm (OT) is niet ingeschakeld en
elke aangesloten OT-ruimtethermostaat wordt gevoed
maar meldt "communicatiefout".
− De communicatie met Modbus is niet ingeschakeld. Als er
een apparaat wordt aangesloten op de Modbus, worden
de waarden op het externe apparaat niet bijgewerkt.
De parameters die deze modus regelen zijn:
Par. Nr. Beschrijving
2024
2025
2026
De regeling van het werkingssetpoint gebeurt op basis van de
volgende curve:
3.2.6
De thermoregulatie op de thermische eenheid biedt ruime con-
figuratiemogelijkheden voor het beheer van de productie van
sanitair warm water.
Automatische herkenning sonde of thermostaat boiler
Elke keer dat de stroomvoorziening wordt hersteld, wordt de
aangesloten sensor automatisch gecontroleerd.
Als er een temperatuursonde wordt geïdentificeerd, wordt het
setpoint voor sanitair warm water gedefinieerd door parameter
2047 (SWW-setpoint met boiler).
Als er geen temperatuursonde wordt geïdentificeerd, gaat de
controller uit van een thermostaat, die alleen een open/geslo-
ten signaal zou moeten geven. In dit geval wordt een setpoint
ingesteld op het primaire circuit gedefinieerd door parameter
Tset max (°C)
Par. 2041 (Primair setpoint voor boiler met thermostaat), onaf-
hankelijk van het setpoint dat is ingesteld op de parameter 2047.
NB:
Setpoint met TA=ON
Setpoint met TA=OFF
Verzoek sanitair warm water van sonde boiler
Wanneer de door de sonde van de boiler gedetecteerde tempe-
Tset min (°C)
ratuur onder de waarde van het SWW-setpoint (Par. 2047) daalt,
verlaagd met de hysteresiswaarde (Par. 2036) detecteert de re-
Buitentemp. (°C)
gelaar een verzoek voor sanitair warm water en activeert het
de circulatiepomp en schakelt het de 3-wegs omschakelklep op
sanitair.
In dit geval werkt de circulatiepomp op een vast punt (Par. 2049).
De brander wordt ingeschakeld wanneer de door de aanvoer-
sonde gedetecteerde temperatuur onder de waarde van het
SWW-setpoint (Par. 2047) daalt, verhoogd met de waarde gede-
finieerd door parameter 2038 min 3 °C (hysteresis), deze waarde
komt standaard overeen met 69 °C.
Aan het verzoek wordt voldaan als de door de sonde van de
boiler gedetecteerde temperatuur de waarde van het SWW-set-
point (Par. 2047) overschrijdt, verhoogd met de hysteresiswaarde
(Par. 2037).
De circulatoiepomp blijft werken gedurende de post-circulatie-
tijd (Par. 2044).
De brander wordt uitgeschakeld wanneer de door de aanvoer-
sonde gedetecteerde temperatuur boven de waarde van het
SWW-setpoint (Par. 2047) stijgt, verhoogd met de waarde gede-
finieerd door parameter 2038 plus 3 °C (hysteresis), deze waarde
komt standaard overeen met 75 °C.
46
2023
Min. setpoint verwarming
Max. setpoint verwarming
Minimale ingangsspanning 0-10V in verwarmings-
modus Par. 2001 = 4
Maximale ingangsspanning 0-10V in verwarmings-
modus Par. 2001 = 4
Toevoertemp.
(°C)
Par. 2024
Par. 2023
Par. 2025
Instelling parameters sanitair
Let op de Fouten 60 veroorzaakt door leesfouten van de
sonde van de boiler
Par. 2026
Net- (V)
