3.2 Aansluiting luchtbuis

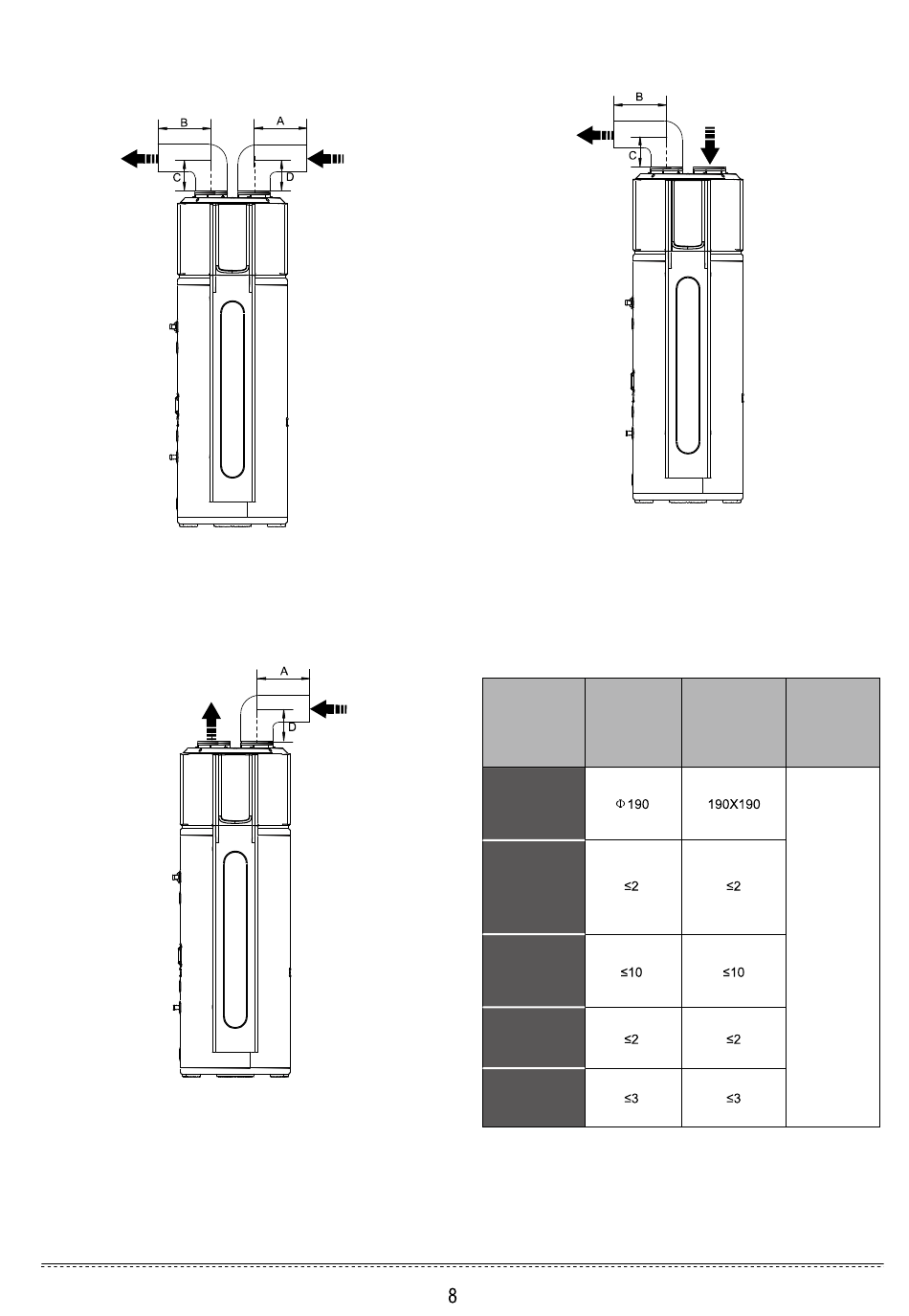

Luchtinlaat en -uitlaat met buizen. (A+B+C+D≤10m)
1)
Luchtuitlaat
2)
Luchtuitlaat zonder buis, luchtinlaat wordt aangesloten op buis.
(A+D≤10m)
Luchtuitlaat
Het wordt aanbevolen om het apparaat op deze manier
in de zomer te installeren, zodat er frisse lucht in
de kamer komt.
Luchtinlaat
Afb.3-3
4)
Luchtinlaat
Afb.3-4
3)
Luchtuitlaat wordt aangesloten op buis, luchtinlaat zonder buis.
(B+C≤10m)
Luchtuitlaat
Het wordt aanbevolen om het apparaat op deze manier in
de winter te installeren als er een andere warmtebron
in de ruimte is.
Beschrijving buis
Ronde
Buis
buis
Afmeting (mm)
Rechtlijnige
drukval
(Pa/m)
Rechtlijnige
lengte (m)
Drukval
kromming (Pa)
Aantal
krommingen
Luchtinlaat
Afb.3-5
Tabel 3-1
Andere
Rechthoekige
gevormde
buis
buis
Zie
bovenstaande
gegevens
