ATTENTIE
• Gebruik zonder water in
de watertank kan leiden
tot beschadiging van de
elektronische
bijverwarming. De fabrikant is niet
aansprakelijk voor schade die door dit
probleem wordt veroorzaakt.
• Na het inschakelen licht het display op.
Gebruikers kunnen het apparaat bedienen
met de knoppen onder het display.

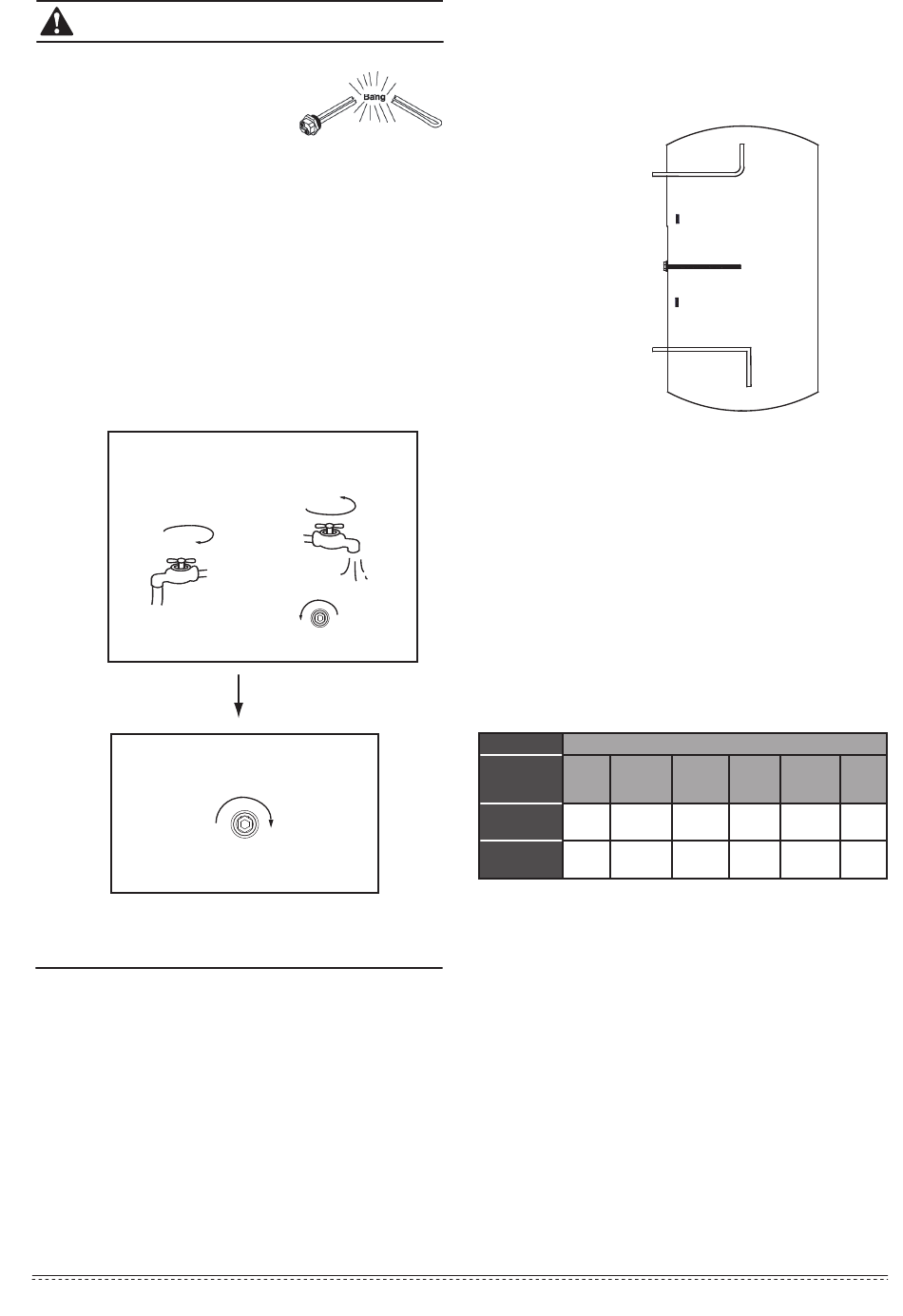

• Laten leeglopen: Als het apparaat
schoongemaakt of verplaatst moet worden,
moet de tank geleegd worden. Methode:
zie afb. 4-2:
Sluit de koudwaterinlaatklep, open de warmwa-
teruitlaatklep en open de afvoerpijp.
Dicht
Koudwaterinlaat
Breng na het legen de moer van de
afvoerpijp weer aan.
Dicht
Afsluitklep afvoerpijp
4.2 Proefdraaien
4.2.1 Controlelijst vóór de ingebruikname.
1. Controlelijst vóór het proefdraaien.
2. Correcte installatie van het systeem.
3. Correcte aansluiting van water/luchtleidingen en bedrading.
4. Condensafvoer met soepele, goede isolatie voor alle
hydraulische onderdelen.
5. Correcte voeding.
6. Geen lucht in de waterleiding en alle kleppen geopend.
7. Effectieve installatie van elektrische lekbeveiliging.
8. Voldoende inlaatwaterdruk (tussen 0,15 MPa en 0,65 MPa).
Open
Warmwateruitlaat
Open
Afsluitklep afvoerpijp
Laten leeglopen
Afb.4-2
4.2.2 Werking
1. Afbeelding van de systeemstructuur
Het apparaat heeft twee soorten warmtebronnen: warmtepomp
(compressor) en elektrische verwarmer.
Het apparaat selecteert automatisch warmtebronnen om het water
tot degewenste temperatuur te verwarmen.
Wateruitlaat
Temperatuursensor (T5U)
Elektrische verwarmer
Temperatuursensor (T5L)
Waterinlaat
2. Watertemperatuurdisplay
De op het display weergegeven temperatuur is afhankelijk van de
bovenste sensor. Het is dus normaal dat de temperatuur op het
display de gewenste temperatuur heeft bereikt, maar dat de
compressor nog steeds draait, omdat de lagere watertemperatuur
de gewenste temperatuur nog niet heeft bereikt.
3. De warmtebron wordt automatisch door het apparaat
geselecteerd. Maar er is handmatige e-verwarmerbediening
beschikbaar.
• Bedrijfstemperatuurbereik
Streefwaarde watertemperatuur instellen: 38~70ºC.
Bereik omgevingstemperatuur tijdens bedrijf e-verwarmer:
-20~43ºC.
Bereik omgevingstemperatuur tijdens bedrijf warmtepomp:
-7~43ºC.
Watertemperatuurgrenzen:
Model
Omgevings-
temp. (T4)
T4＜-7
Max. temp.
--
(warmtepomp)
Max. temp.
70
(e-verwarmer)
12
Tank
COMPAK KHP 20/300 ACS2
-7≤T4＜-2
-2≤T4＜2 2≤T4＜7
42
47
55
70
70
70
Afb.4-3
Tabel 4-1
7≤T4＜43 T4≥43
65
--
70
70
