Instellen van de hoogte van de
achterrol
1.
Zet de beugels van de achterrol op de gewenste
maaihoogte door de vereiste hoeveelheid
afstandsstukken onder de montageflens van
de zijplaat te plaatsen
Selectieschema's voor de maaihoogte en het
ondermes (bladz.

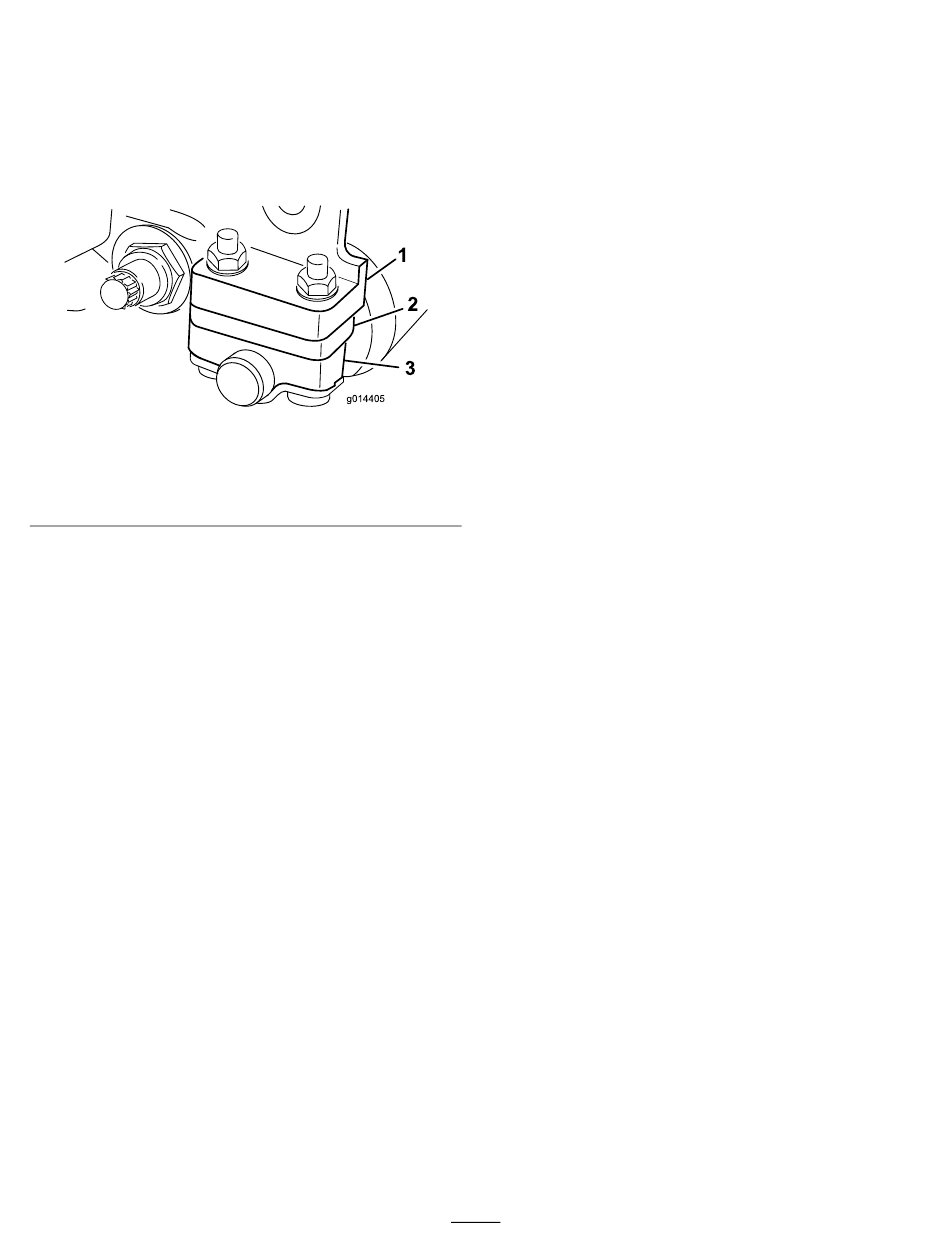

Figuur 12
1. Montageflens van de
zijplaat
2. Afstandsstuk
2.
Breng de achterkant van het maaidek omhoog
en plaats een blok onder het ondermes.
3.
Verwijder de 2 moeren waarmee de beugels
van beide rollen en het afstandsstuk/de
afstandsstukken zijn bevestigd aan de
montageflens van beide zijplaten.
4.
Verwijder de beugel van de rol en de bouten
uit de montageflenzen van de zijplaat en de
afstandsstukken.
5.
Plaats de afstandsstukken op de bouten van de
beugels van de rol.
6.
Zet de beugel van de rol en afstandsstukken
vast aan de onderkant van de montageflenzen
met de schroeven die u eerder hebt verwijderd.
Opmerking:
Plaats ongebruikte
afstandsstukken op de bovenkant van de
montageflens van de zijplaat voor later gebruik.
Opmerking:
De stand van de achterrol ten
opzichte van de messenkooi wordt bepaald door de
bewerkingstolerantie van de gemonteerde onderdelen
en evenwijdig stellen is niet nodig.
(Figuur
12) volgens
16).
3. Beugel van rol
g014405
13
