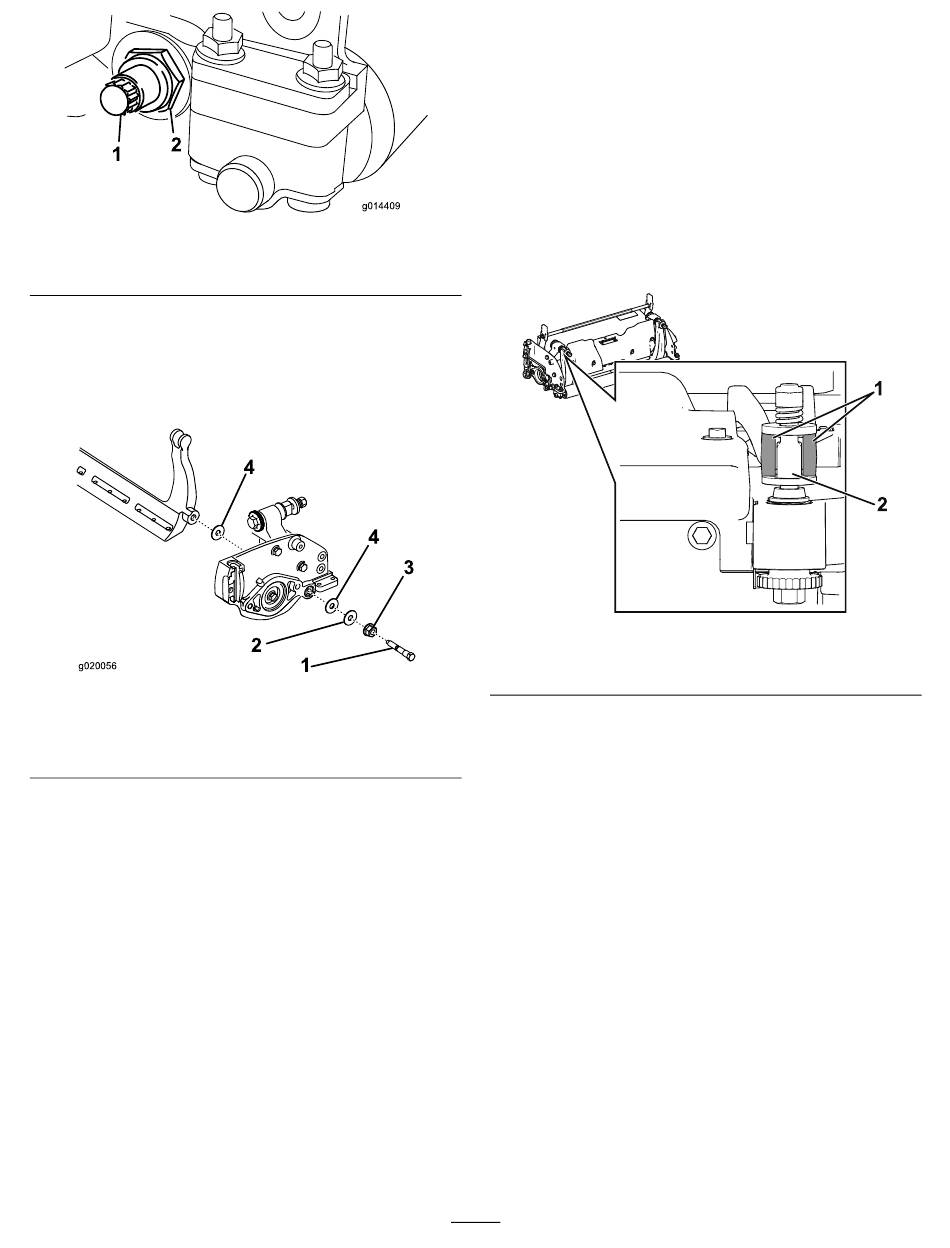

Figuur 18
1. Snijbalkbout
4.
Verwijder beide snijbalkbouten zodat de snijbalk
omlaag kan worden getrokken en uit de machine
worden verwijderd
Bewaar de 2 nylon ringen en de stalen ring op
beide uiteinden van het ondermes
Figuur 19
1. Snijbalkbout
2. Stalen ring
2. Borgmoer
(Figuur
18).
(Figuur
3. Moer
4. Nylon ring
De snijbalk monteren
1.
Plaats de snijbalk en zorg ervoor dat de
montagelippen zich tussen de onderlegringen
en de stelschroef van de snijbalk bevinden
(Figuur
Belangrijk:
de oren van de snijbalk zoals getoond in
Figuur
Als DPA-verstellers tegen de oren van de
g014409
snijbalk zijn gemonteerd, kan dit het contact
tussen het ondermes en de messenkooi
negatief beïnvloeden.
19).
1. Oren van snijbalk
g020056
2.
Zet de snijbalk vast aan beide zijplaten met
de snijbalkbouten (moeren op de bouten) en 3
ringen (6 in totaal).
3.
Plaats een nylon ring aan elke zijde van de naaf
van de zijplaat. Plaats een stalen ring op de
buitenkant van beide nylon ringen
4.
Draai de snijbalkbouten vast met een torsie van
27 tot 36 N·m.
5.
Draai de borgmoeren vast tot de stalen
onderlegringen geen speling meer hebben,
maar u ze nog wel met de hand kunt
ronddraaien. De ringen aan de binnenkant
mogen speelruimte hebben.
Belangrijk:
te hard aan, anders kunnen de zijplaten
vervormen.
6.
Draai de veerspanningsmoer vast totdat de veer
is ingedrukt; draai deze vervolgens een 1/2 slag
terug
(Figuur
18
17).
Centreer de DPA-verstellers in
20.
Figuur 20
2. DPA-versteller
Draai de borgmoeren niet
21).
g512172
(Figuur
19).
