1. Ringverbinding(Onderdeelnr. 105-5740)
•
Bij de Greensmaster 3250-D tractie-eenheden,
monteert u de schuine verbinding (onderdeelnr.
110-2397) die met de tractie-eenheid is
meegeleverd.
Monteer de schuine verbinding
bovenzijde van de maai-eenheid met behulp van 2
bouten. Draai de bouten vast met een torsie van
34 tot 40 N·m).
Belangrijk:
Plaats de excentrische hefhaak
in de richting van de voorkant van de
maai-eenheid.

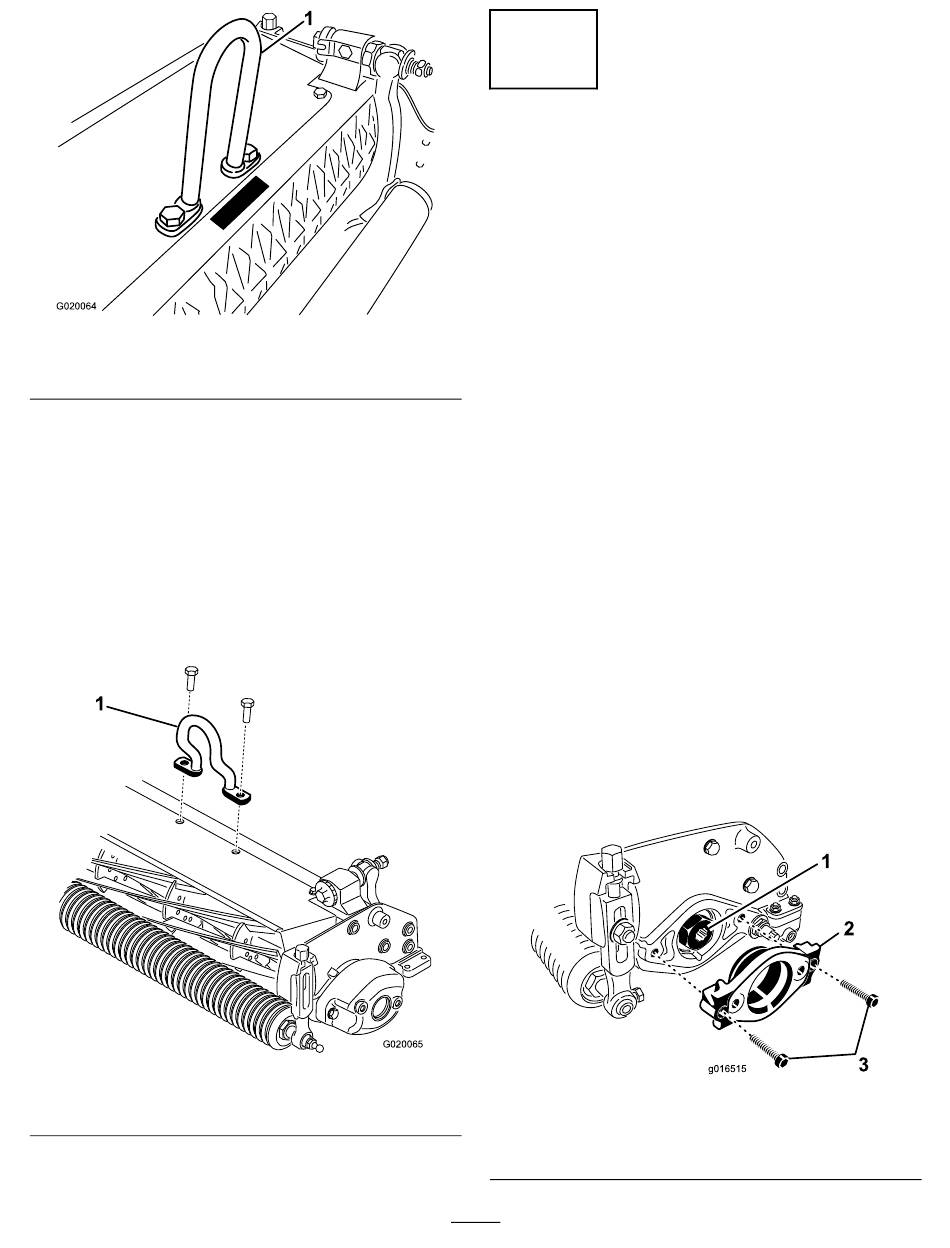

1. Schuine verbinding (onderdeelnr. 110-2397)
Figuur 5
(Figuur
6) aan de
Figuur 6
4
De contragewichten
opnieuw monteren
Geen onderdelen vereist
Procedure
De maaidekken worden geleverd met het
contragewicht gemonteerd aan de linkerkant en de
motor aan de rechterkant van het maaidek. Om de
g020064
stand van het maaidek te veranderen, gaat u als volgt
te werk:
Belangrijk:
Als u de maai-eenheid op de
zijkant moet leggen, zorg dan dat u deze goed
ondersteunt om schade aan de stelbouten van de
snijbalk te voorkomen; zie
maaidek (bladz. 17)
1.
Verwijder de 2 bouten waarmee het
contragewicht aan het linker uiteinde van
het maaidek is gemonteerd. Verwijder het
contragewicht
2.
Verwijder de 2 inbusbouten waarmee de
motorophangplaat aan het linkeruiteinde van
de maai-eenheid is bevestigd. Verwijder de
motorophangplaat
3.
Breng smeer aan op de binnendiameter van de
aandrijfspie
4.
Breng op het linkeruiteinde van de maai-eenheid
een laagje olie aan op de O-ring en bevestig
de motorophangplaat met de 2 inbusbouten die
u eerder hebt verwijderd
bouten aan met 16 tot 20 N·m.
g020065
1. Aandrijfspie
2. Motorophangplaat
8
Ondersteunen van het
(Figuur
8).
(Figuur
7).
(Figuur
7).
(Figuur
7). Draai de
Figuur 7
3. Inbusbouten
g016515
