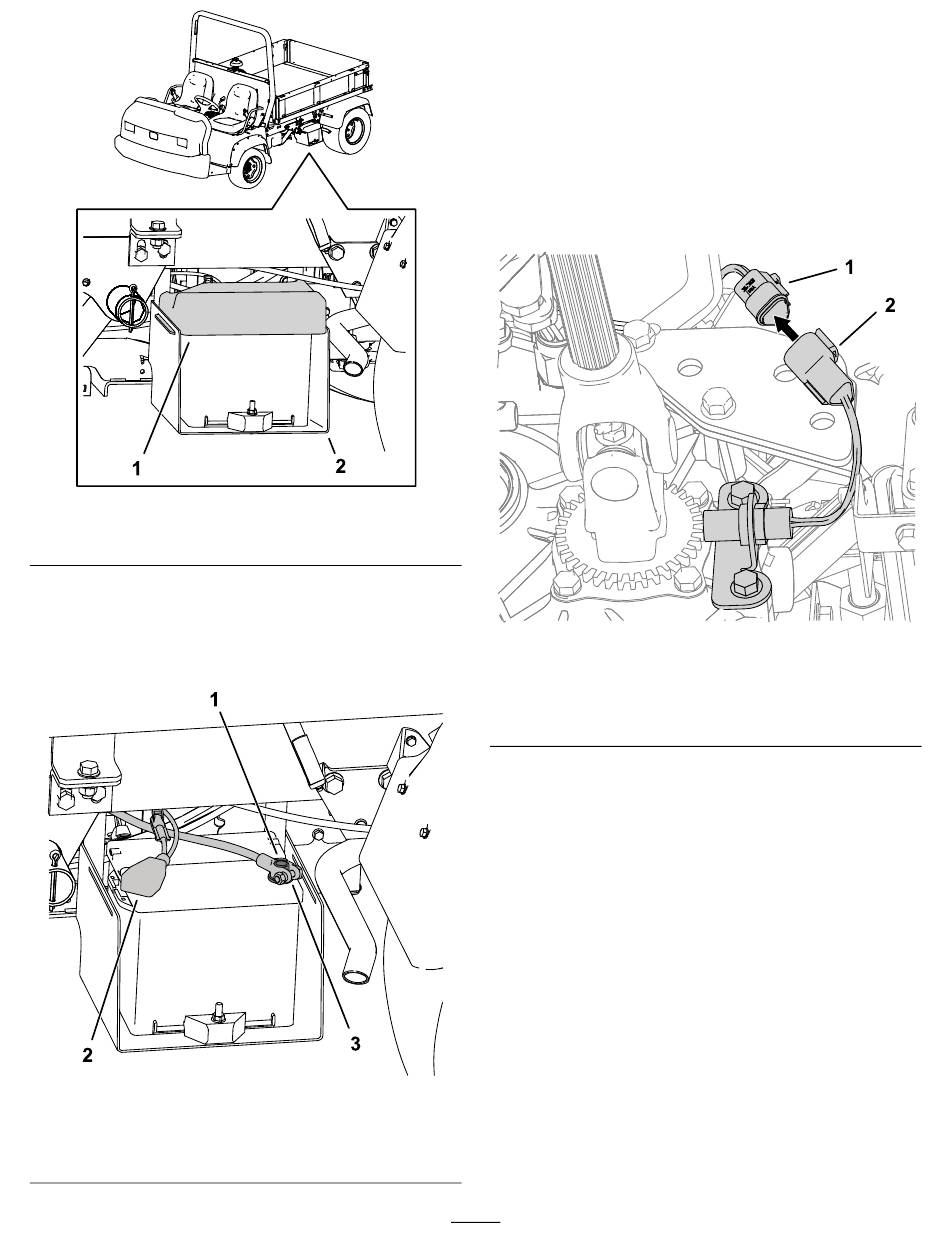

Figuur 5
1. Accudeksel
2.
Verwijder de rubber kappen van de accupolen.
3.
Maak de moeren van de klemmen los, neem de
minkabel (zwart) van de minpool (-), neem dan
de pluskabel (rood) van de pluspool (+) van de
accu
(Figuur
6).
Figuur 6
1. Minpool (-)
2. Pluskabel (rood)
g219737
2. Accubak
g219760
3. Minkabel (zwart)
De kabelboom, schakelaar
en knop monteren
Opmerking:
Leid de kabelboom uit de buurt van
hete en bewegende delen en zet deze naar behoefte
vast met kabelbinders.
1.
Sluit de lege vrouwelijke connector voor de 4WD
sensor aan op de mannelijke connector met 3
contacten van de kabelboom van de set
7).
Machine van onder gezien
1. Connector 4WD sensor
2.
Leid het uiteinde van de kabelboom van de set
met de mannelijke en vrouwelijke connector
naar de achterkant van de machine, over
de bovenkant van de transaxle en langs de
voorkant van het bovenste buisframe zoals
getoond in
Figuur
5
Figuur 7
2. Mannelijke connector met
3 contacten
8.
(Figuur
