WWAN-kaart
De WWAN-kaart verwijderen
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de volgende onderdelen:
a)
onderplaat
b)
batterij

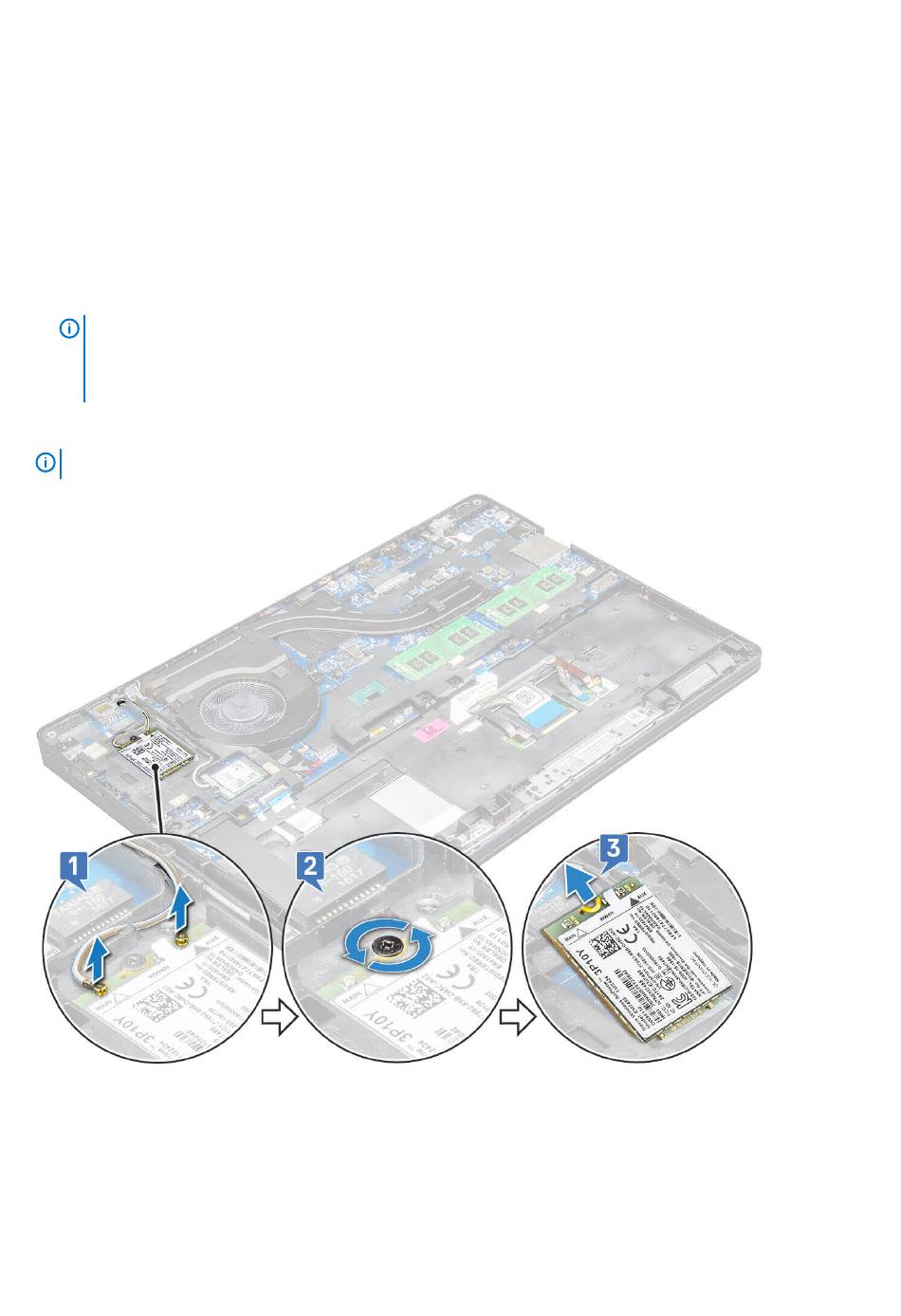

3. De WWAN-kaart verwijderen:
a) Koppel de WWAN-kabels los van de connectoren op de WWAN-kaart [1].
OPMERKING:
er bij het verwijderen van de draadloze kaart uit het systeem voor dat de zelfklevende gedeelten op het
moederbord/chassiskader blijven tijdens het loswrikken. Als het zelfklevende gedeelte samen met de draadloze
kaart uit het systeem wordt verwijderd, dient u die weer in het systeem te plakken.
b) Verwijder de M2x3-schroef (1) waarmee de WWAN-kaart aan het moederbord is bevestigd [2].
c) Til de WWAN-kaart op om deze los te koppelen van de connector op het moederbord [3].
OPMERKING:
Zorg ervoor dat u de WWAN-kaart NIET meer dan 35° trekt om schade aan de pinnen te voorkomen.
De WLAN-kaart plaatsen
1. Plaats de WWAN-kaart in de sleuf op de laptop.
2. Plaats de M2x3-schroef waarmee de WWAN-kaart aan het moederbord wordt bevestigd.
3. Sluit de WWAN-kabels aan op de connectoren op de WWAN-kaart.
4. Plaats:
20
Demonteren en hermonteren
De WWAN-kaart wordt op zijn plaats gehouden met een zelfklevend tussenstuk van schuim. Zorg
werken.
