Chassisframe; Het Chassisframe Verwijderen - Dell Precision 3530 Servicehandleiding
Verberg thumbnails
Zie ook voor Precision 3530:
- Gebruikershandleiding ,
- Servicehandleiding (59 pagina's) ,
- Installatiehandleiding (38 pagina's)
Inhoudsopgave
2. Plaats de metalen beugel op de stroomconnectorpoort.
3. Draai de M2x3-schroef vast om de metalen beugel aan de voedingsconnectorpoort op de laptop te bevestigen.
4. Sluit de kabel van de stroomconnectorpoort aan op de connector op het moederbord.
5. Plaats:
a)
batterij
b)
dekplaat onderzijde
6. Volg de procedure in
Nadat u in de computer hebt
Chassisframe
Het chassisframe verwijderen
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de volgende onderdelen:
a)
Simkaartmodule
b)
dekplaat onderzijde
c)
batterij
d)
WLAN-kaart
e)
WWAN-kaart
f)
SSD-kaart

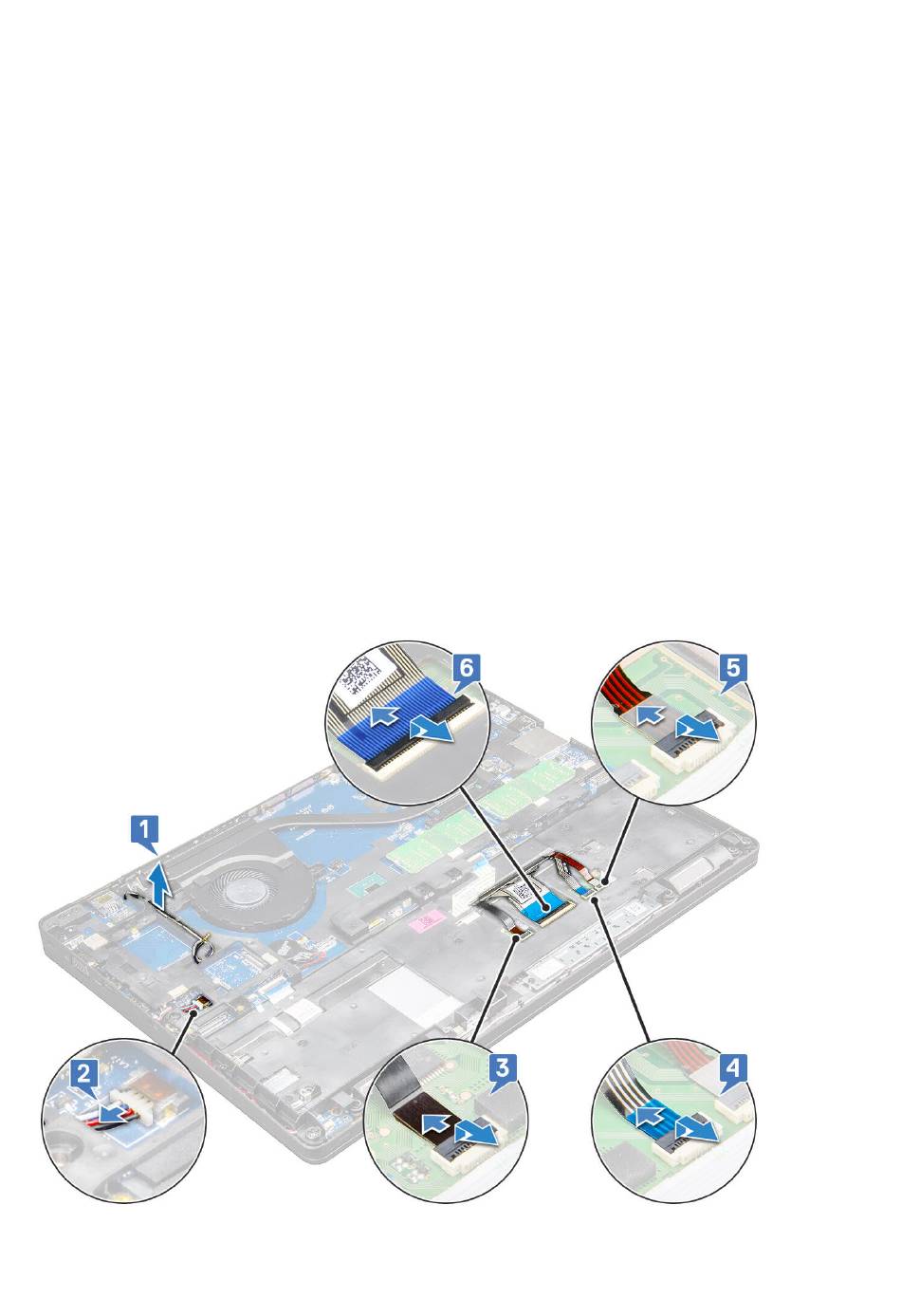

3. Het chassisframe losmaken:
a) Haal de WLAN- en WWAN-kabel uit hun geleidingskanalen [1].
b) Koppel de luidsprekerkabel los van de connector op de systeemkaart [2].
c) Til de connectorvergrendeling op om de kabel van de toetsenbordverlichting (optioneel) [3], de touchpad [4], pointstick [5] en
toetsenbord [6] los te koppelen van de connector op het moederbord.
4. Het chassisframe verwijderen:
gewerkt.
werken.
Demonteren en hermonteren
29
