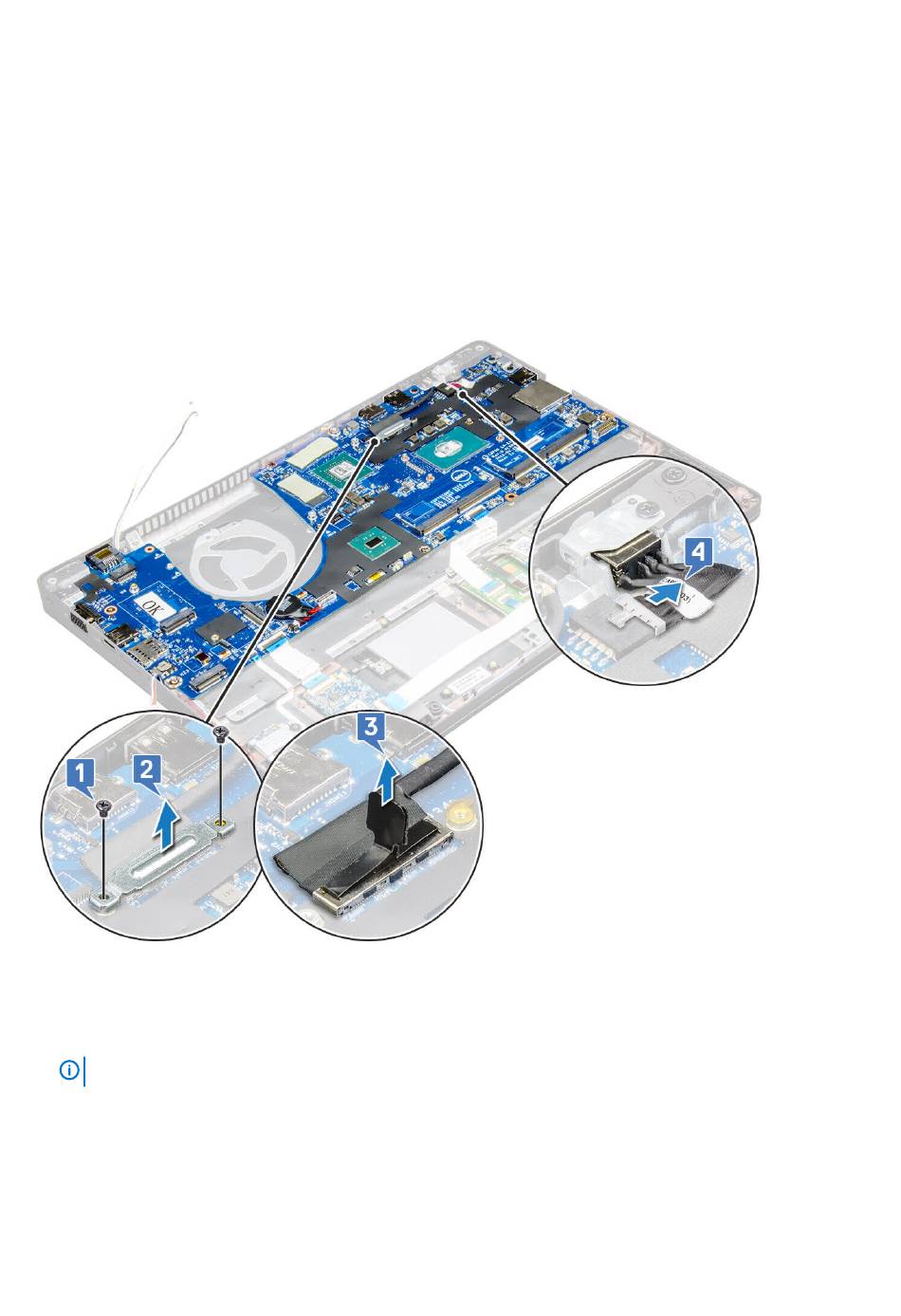

3. Maak het moederbord als volgt los:
a) Verwijder de M2x5-schroeven waarmee de metalen beugel op het moederbord is bevestigd [1].
b) Til de metalen beugel op die de beeldschermkabel op het moederbord bevestigt [ 2].
c) Koppel de beeldschermkabel los van de connectoren op het moederbord [3].
4. Verwijder het moederbord als volgt:
a) Til de vergrendeling omhoog en koppel de led-kaart, het moederbord en de touchpadkabel los van de connectoren op het
moederbord [1].
b) Verwijder de M2x5-schroeven (2) waarmee de metalen USB C-poortbeugel aan het moederbord is bevestigd en til de beugel weg
van het moederbord [2,3].
OPMERKING:
De metalen beugel wordt ook wel de USB-C-poortbeugel genoemd.
