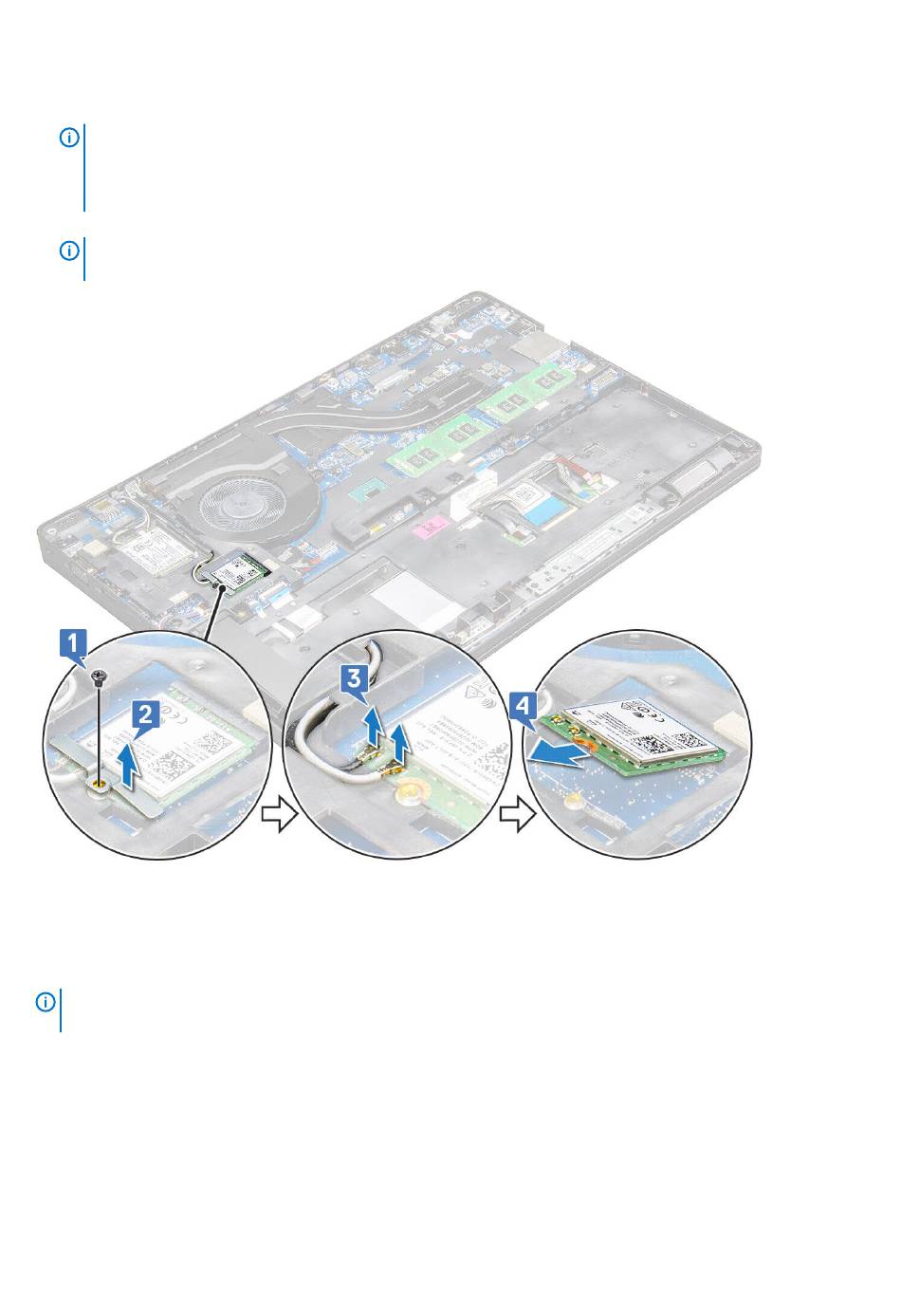

a) Draai de M2x3-schroef (1) los waarmee de WLAN-kaart aan de laptop vastzit [1].
b) Til de metalen beugel op waarmee de WLAN-kabels op de WLAN-kaart zijn bevestigd [2].
c) Koppel de WLAN-kabels los van de connectoren op de WLAN-kaart [3].
OPMERKING:
de draadloze kaart uit het systeem wordt verwijderd, controleer of het kleefpad op het moederbord/chassisframe
blijft tijdens het loswrikken. Als het kleefpad samen met de draadloze kaart is verwijderd uit het systeem, plak
deze dan weer op het systeem.
d) Trek aan de WLAN-kaart om deze los te maken van de connector op het moederbord[4].
OPMERKING:
beschadiging van de pin te voorkomen.
De WLAN-kaart plaatsen
1. Steek de WLAN-kaart in de sleuf op de laptop.
2. Plaats de WLAN-kabels in het geleidingskanaal.
OPMERKING:
Bij het installeren van het beeldscherm of het chassisframe op het systeem moeten de draadloze en
WLAN-antennes worden aangebracht in de geleiders op het chassisframe.
3. Sluit de WLAN-kabels aan op de connectoren op de WLAN-kaart.
4. Plaats de metalen beugel en draai de M2x3-schroef aan waarmee de WLAN-kaart aan het moederbord is bevestigd.
5. Plaats:
a)
batterij
b)
dekplaat onderzijde
6. Volg de procedure in
Nadat u in het systeem heeft
De WLAN-kaart wordt op zijn plaats gehouden met een klevend tussenstuk van schuim. Wanneer
Zorg ervoor dat u de WLAN-kaart niet onder een hoek van meer dan 35° naar buiten trekt, om
gewerkt.
