4.10

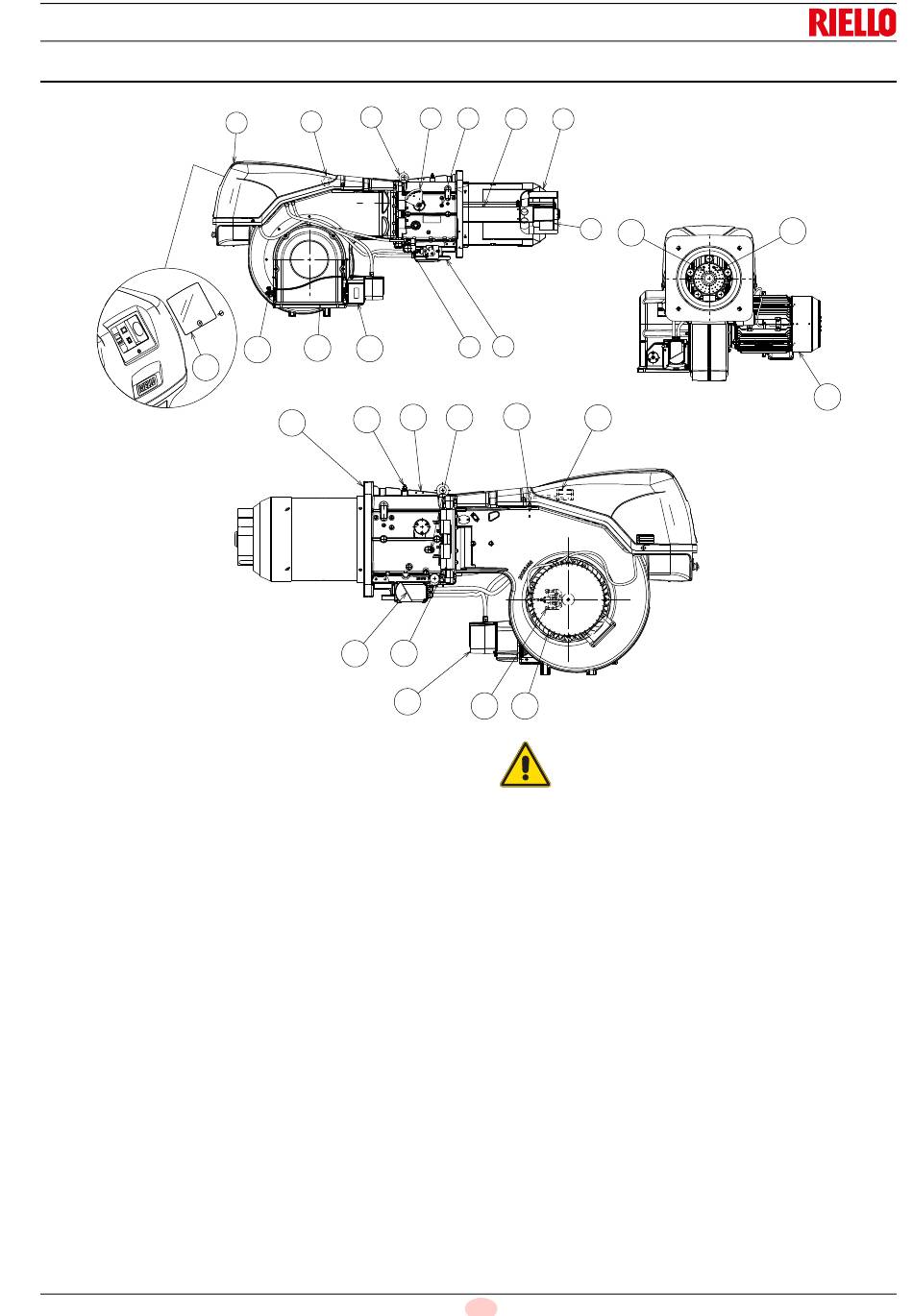

Beschrijving van de brander
15
20181297
1
Hefringen
2
Kap van het schakelbord
3
Hendel om de verbrandingskop te bewegen
4
Luchtdrukafnamepunt branderkop
5
Branderkop
6
Sluiter
7
Schijf vlamstabiliteit
8
Ingaande gasflens
9
Maximumgasdrukschakelaar
10 Servomotor gas
11 Scharnier voor het openen van de brander
12 Bescherming
13 Luchtinlaat van de ventilator
14 Bedieningshendel luchtklep
15 Beschermingsglas
16 Ontstekingselektrode
17 Sonde voor vlambewaking
18 Motor van de ventilator
19 Scherm voor bevestiging op de ketel
20 Gasdrukafnamepunt branderkop
21 Mof
22 Luchtdrukafnamepunt branderkop
23 Drukafnamepunt voor luchtdrukschakelaar "+"
24 Luchtdrukschakelaar
25 Waaier
26 Servomotor van de luchtkleppen
27 Snelheidssensor
Technische beschrijving van de brander
1
1
2
13
12
14
21
20
19
10
11
26
3
4
5
6
7
8
9
23
22
24
27
25
De brander kan zowel door naar rechts als naar
links te draaien worden geopend, waarbij de
brandstoftoevoer aan beide zijden gelijk is.
VOORZICHTIG
Als de brander gesloten is, kan het scharnier op
de tegenoverliggende zijde worden geplaatst.
11
NL
17
16
18
Afb. 4
20167109
