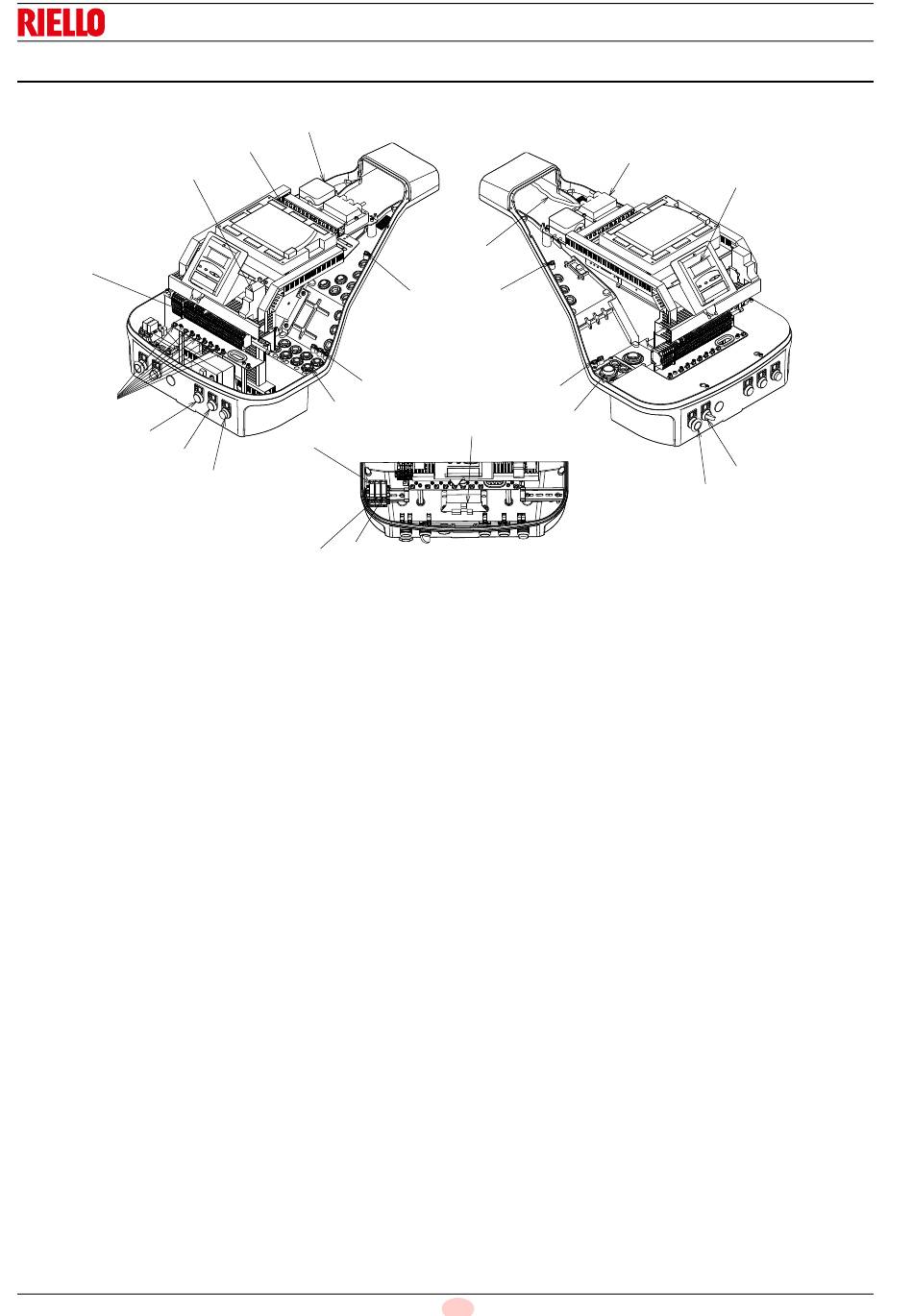

Beschrijving van het schakelbord
10
7
4
6
16
1
Elektrische apparatuur
2
0/AUTO" keuzeschakelaar
3
Noodknop
4
Aardeklem
5
Passage voedingskabels en externe aansluitingen. Zie
paragraaf "Elektrische aansluitingen" op pag. 24
6
"POWER ON" lichtsignaal
7
Klemmenblok hoofdvoeding
8
Relais met schone contacten om te signaleren dat de
brander is vergendeld
9
Relais met schone contacten om te signaleren dat de
brander in bedrijf is
10 Zekering van de hulpcircuits
11 Luchtdrukschakelaar
12 Ontstekingstransformator
13 Kabel van de ionisatiesonde
14 Bedieningspaneel met LCD display
15 Indicatielampje brandervergrendeling en ontgrendelknop
16 "OVERLOAD FAN MOTOR" lichtsignaal
17 Netvoeding elektrische apparatuur
18 Potentiaalvrije contactrelais
