5.12.1 Passage voedingskabels en externe
aansluitingen
Alle kabels die op de brander aangesloten worden dienen door
kabelkanalen te lopen. De kabelwartels kunnen op verschillende
manieren gebruikt worden. Bekijk het volgende voorbeeld:

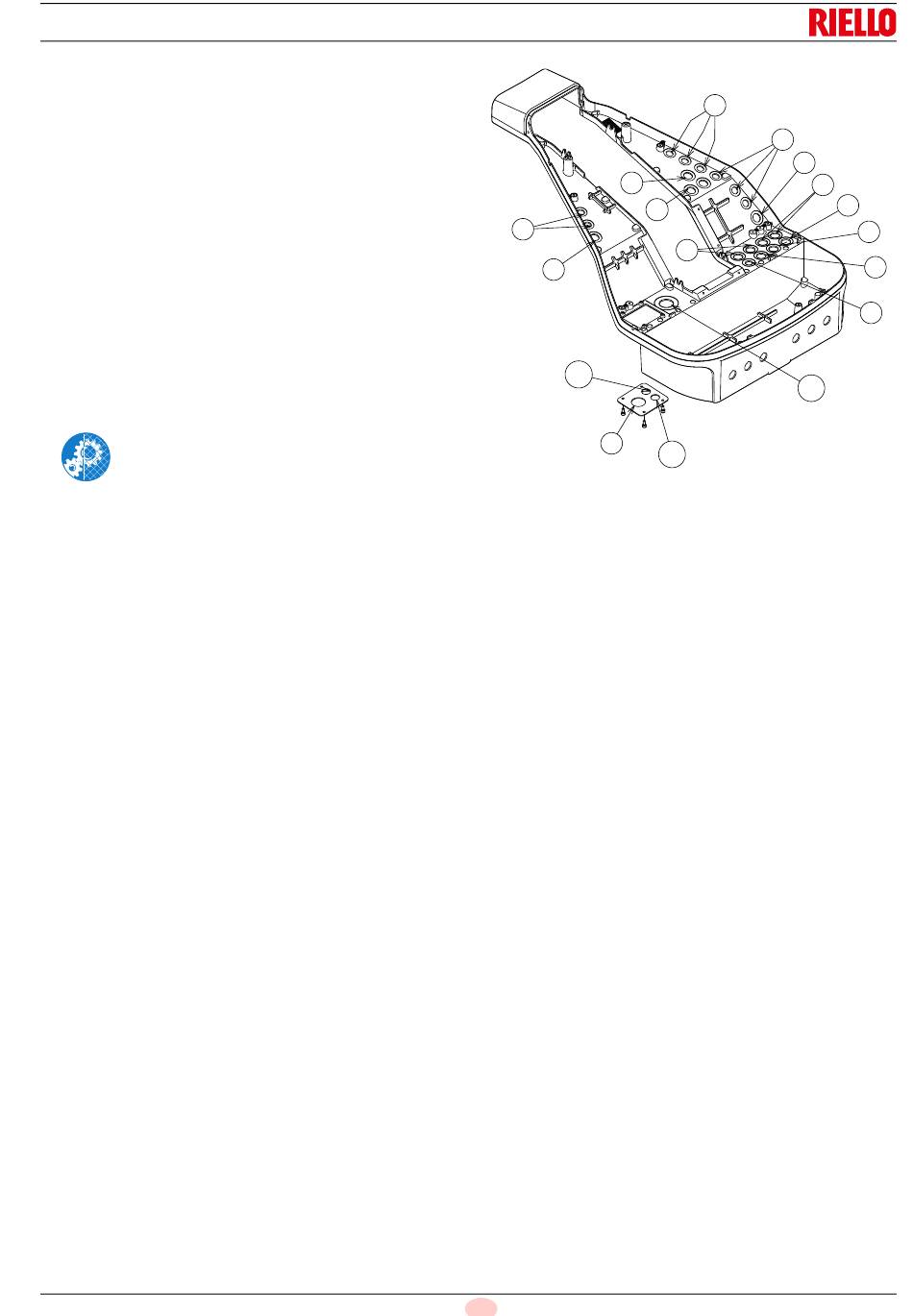

Afb. 22.
Legenda (Afb. 22)
1
Stroomtoevoer - Boring voor M32
2
Toestemmingen en veiligheden - Boring voor M20
3
Minimumgasdrukschakelaar - Boring voor M20
4
Kit dichtingscontrole gasventielen VPS - Boring voor M20
5
Gasstraat - Boring voor M20
6
Ter beschikking - Boring voor M20
7
Ter beschikking - Boring voor M16
8
Ter beschikking - Boring voor M32
In de fabriek gebruikte kabeldoorvoeren:
A
Toerentalsensor
B
Maximumgasdrukschakelaar
C
Servomotoren
Verricht het onderhoud, de reiniging of de
controle,
hermonteer
beschermingen en veiligheidsinrichtingen van de
brander.
Installatie
de
kap
en
alle
25
NL
B
C
7
6
6
A
1
6
20099843
7
7
6
2
3
4
5
7
8
Afb. 22
20167109
