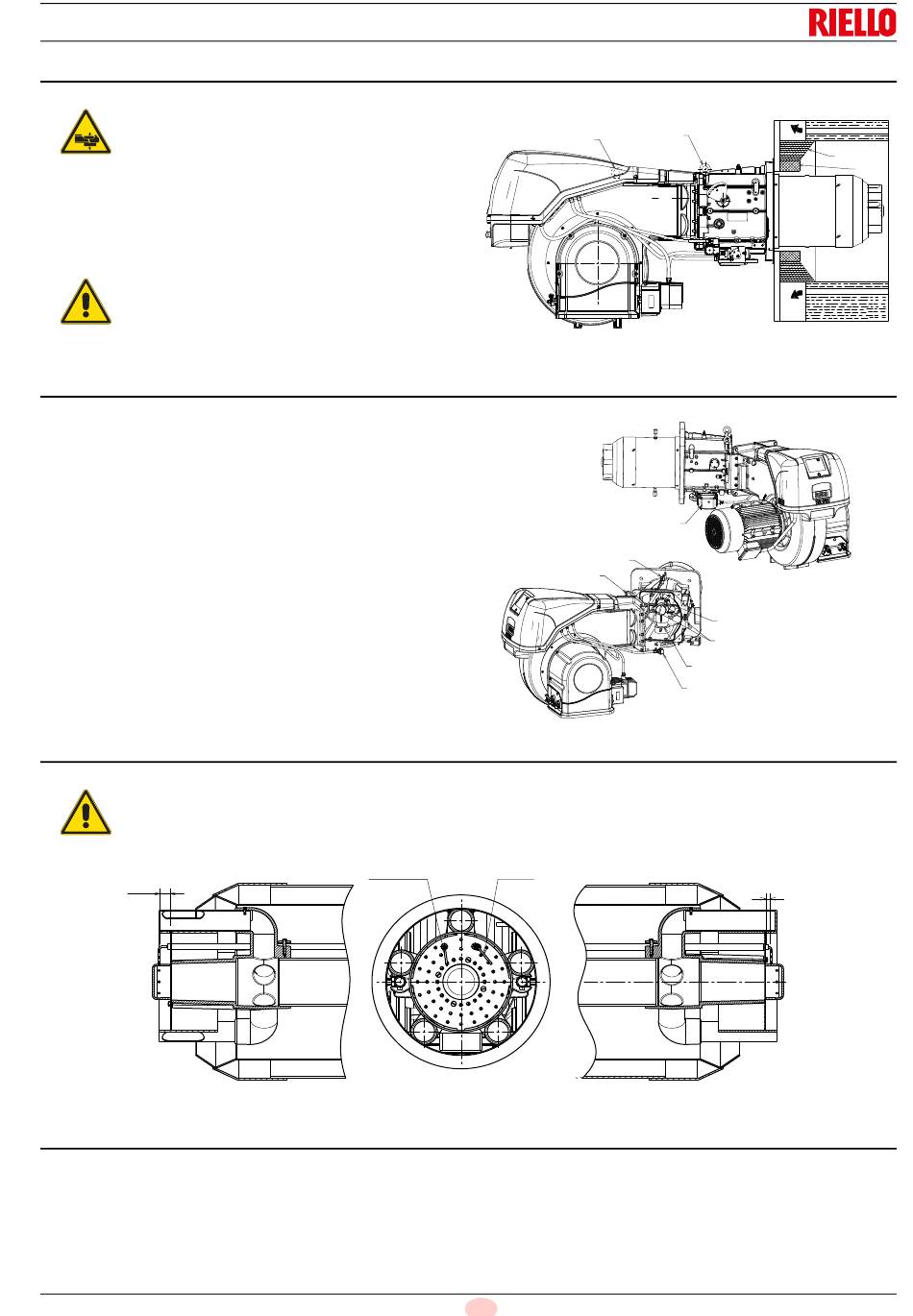

Bevestiging van de brander op de ketel
Zorg voor een geschikt hefsysteem door deze aan
de ringen 3) vast te haken (Afb. 14).
Schuif de bijgeleverde thermische afscherming op de
monding.
Schuif de gehele brander op de eerder voorziene
branderboring (Afb. 13 op pag. 20), en bevestig met de
bijgeleverde schroeven.
De dichting brander-ketel moet hermetisch
zijn.
LET OP
5.8
Toegang tot de binnenkant van de kop
Verwijder de gasservomotor 1)(Afb. 15).
Koppel de stekker 2) van de gasdrukschakelaar los.
Verwijder de 4 bevestigingsschroeven 3).
Open de brander op het scharnier zoals in Afb. 15.
Koppel de kabels van de sonde en de elektrode 4) los.
Draai de onderkant van de gasbocht 5) naar rechts in totdat
deze los komt van zijn zitting.
Draai de schroef 6) met drukaansluiting los.
Trek de binnenkant van de kop 7) eruit.
5.9
Positie van de sonde-elektrode
Controleer of de sonde en de elektrode
gepositioneerd zijn zoals is aangegeven op
Afb. 16, door de aangeduide afmetingen te
respecteren.
LET OP
1 8 . 5
5.10
Afstelling van de branderkop
De
servomotor
van
luchtstroomsnelheid in overeenstemming met het vereiste
vermogen, terwijl de servomotor van de verbrandingskop de
opening van het luik verandert.
Elektrode
de
luchtklep
verandert
Installatie
Sonde
de
Dit systeem maakt een optimale afsteling mogelijk, zelfs bij een
minimaal werkbereik.
21
NL
3
3
1
6
3
7
4
5
2
20162129
20181298
1
2
5
1
Afb. 14
20162276
Afb. 15
8
Afb. 16
20167109
