Installatie
LET OP: Als de luchtkanalen de naar
keuze bepaalde externe statische druk
niet kunnen leveren, zal dit gevolgen
hebben voor de luchtstroom en dus voor
de prestaties van de unit.
Raadpleeg s.v.p. de "Selectie van de
juiste beschikbare statische luchtdruk".
Voor dit probleem kan, indien nodig,
contact opgenomen worden met de Trane
servicedienst, waar u advies krijgt over
de eventuele noodzakelijke wijzigingen.

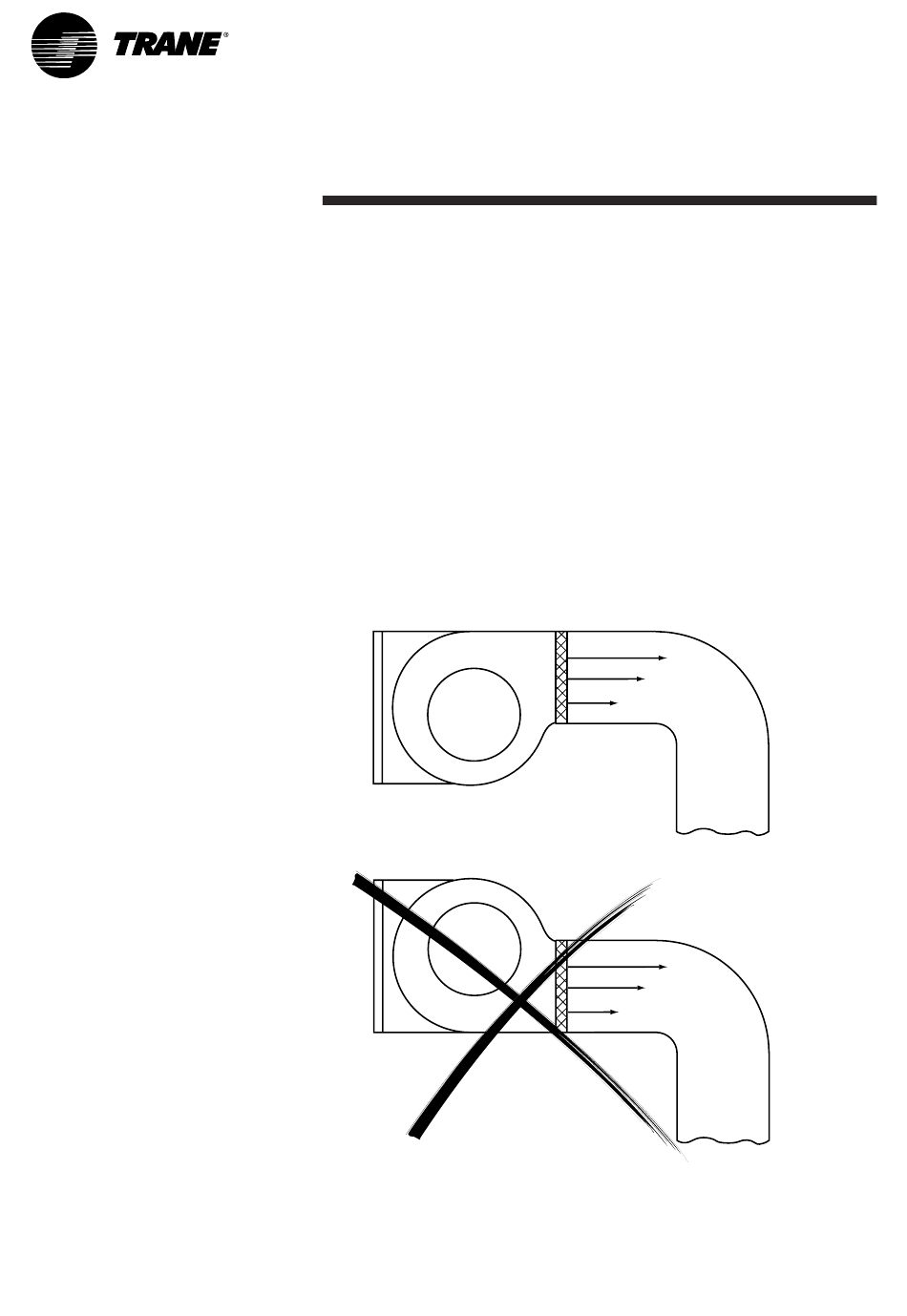

Figuur 5
Fig. 6
Op alle units moet een rechte, op een
ventilator aangesloten kanaaldoorsnede
minstens dezelfde dwarsdoorsnede
hebben als de opening op het
uitgangspaneel en de minimale lengte
ervan moet anderhalf keer zo groot zijn
als de diameter van de ventilator voordat
een bocht of afwijking wordt
aangebracht.
Er mogen geen krappe bochten
aangebracht worden, vooral niet bij de
ventilatoruitgang waar het verval van de
luchtsnelheid hoog is. Een groot deel van
de lucht stroomt in eerste instantie langs
de bovenzijde van het kanaal. Als een
bocht dicht bij de ventilator zit, moet deze
zodanig geïnstalleerd worden dat de
externe krommingstraal zich in de baan
bevindt van de lucht afgevoerd door de
hogesnelheidszijde van de ventilator
(zie afbeelding 5 en 6).
CORRECT
VERKEERD
