Selectie van de juist beschikbare
statische druk:
De aangegeven statische druk houdt
alleen rekening met de beschikbare druk
van de ventilator. Het is noodzakelijk dat
de drukval wordt afgetrokken van de
componenten in tabel 3. Achterwege
laten hiervan heeft een toenemende
belasting van de lagers en de motor tot
gevolg hetgeen leidt tot een drastische
reductie van de levensduur van de
ventilator.
Bijvoorbeeld:
CGCL 350
- met 400 Pa beschikbare statische druk
ventilatoren
- met 77 Pa condensorbatterij
- met A150 filter van 56 Pa
Beschikbare statische druk = 400 Pa -77 Pa
- 56 Pa = 267 Pa
De tolerantie is +/- 50 Pa.
In dit voorbeeld moet de drukval van de
luchtkanalen tussen 217 Pa en 317 Pa
liggen.
Tabel 4 - ventilatortoerental (omw/min) : hoog
toerental (laag toerental)
Beschikbare statische druk
ventilator (Pa)
Unittype
300
400
200
655 (328)
728 (364)
250
655 (328)
728 (364)
300
650 (325)
768 (384)
350
686 (343)
768 (384)
400
686 (343)
768 (384)
450
812 (406)
831 (416)
500
728 (364)
812 (406)
600
728 (364)
831 (416)
8
Installatie
Typeplaatje van unit
Op het typeplaatje staat het model en het
serienummer van de unit. Het nominale
vermogen van de unit wordt getoond en
de voedingsspanning mag nooit meer
dan 5% afwijken van het nominale
vermogen.
De stroomsterkte van de
compressormotor staat in het kader
I.MAX.
De elektrische installatie van de klant
moet bestand zijn tegen deze
stroomsterkte.
Installatie van de unit
Funderingen
Er is geen speciale fundering nodig bij
montage op een vlakke en horizontale
ondergrond die het gewicht van de unit
kan dragen.
Rubberen isolatiematten
Ze worden standaard bij de machine
geleverd en moeten tussen de steunvloer
en de unit worden geplaatst om het
onderframe van de grond te isoleren.
- 4 blokken voor de typen 200 tot 300
- 6 blokken voor de typen 350 tot 600
- Het gebruik van veertrillingdempers is
niet toegestaan door Trane.
Waterafvoer
500
Breng een waterafvoer aan die breed
808 (404)
genoeg is om water uit de unit af te
voeren bij onderbreking of reparatie.
857 (429)
857 (429)
857 (429)
815 (408)

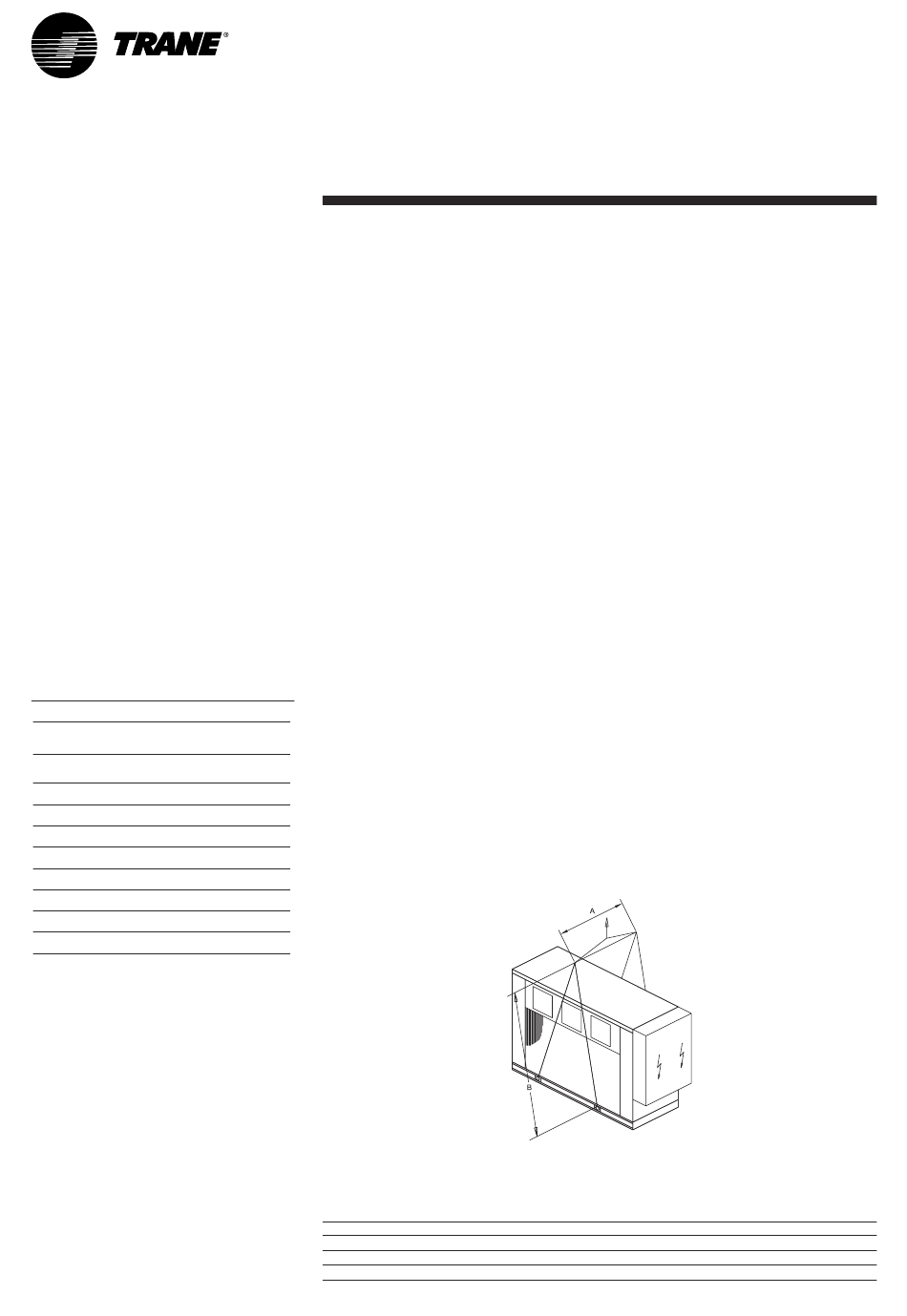

Afbeelding 1 - Manoeuvreren
931 (466)
815 (408)
935 (468)
N.B.:
De aangelaste platen aan het uiteinde van de grondplaten zijn niet bedoeld om de unit
te verplaatsen.
Tabel 5 - Aanbevolen afmetingen van hijskettingen en hefbalk
CGCL
A (mm)
B (mm)
Gewicht (kg)
B
200
250
300
1150
1150
1150
2550
2550
2550
750
870
930
Vrije ruimte
Er dient rondom de unit voldoende
ruimte te worden vrijgelaten om
onderhoudswerkzaamheden uit te
kunnen voeren en er dient ruimte rond
de condensor te worden vrijgelaten.
LET OP!: De werking van de unit is
afhankelijk van de luchttemperatuur. Elk
hergebruik van de lucht uitgeblazen door
de ventilatoren verhoogt de temperatuur
van de binnenkomende lucht op de
ribben van de condensor en kan tot HD-
storing leiden.
De standaard bedrijfsvoorwaarden zijn in
dit geval veranderd.
De werking van de unit kan beïnvloed
worden door een stijging van de
luchttemperatuur op de condensor.
Zie maatschetsen
A
350
400
450
1150
1150
1150
2700
2700
2700
1130
1190
1250
500
600
1500
1500
2700
2700
1450
1570
