Installatie
Luchtkanaalaansluitingen
De luchtkanaalaansluitingen van de
aanzuiging en afvoer van de unit en de
accessoires moeten gemaakt zijn van
flexibele slangen. De
luchtkanaalaansluiting moet flexibel
genoeg zijn om het overbrengen van
trillingen naar de leidingen te voorkomen
(zie afbeelding 2, 3 en 4).
LET OP!: Let er bij het monteren van het
luchtkanaal op de condensorinlaat op dat
de bevestigingsschroeven de batterij niet
doorboren.

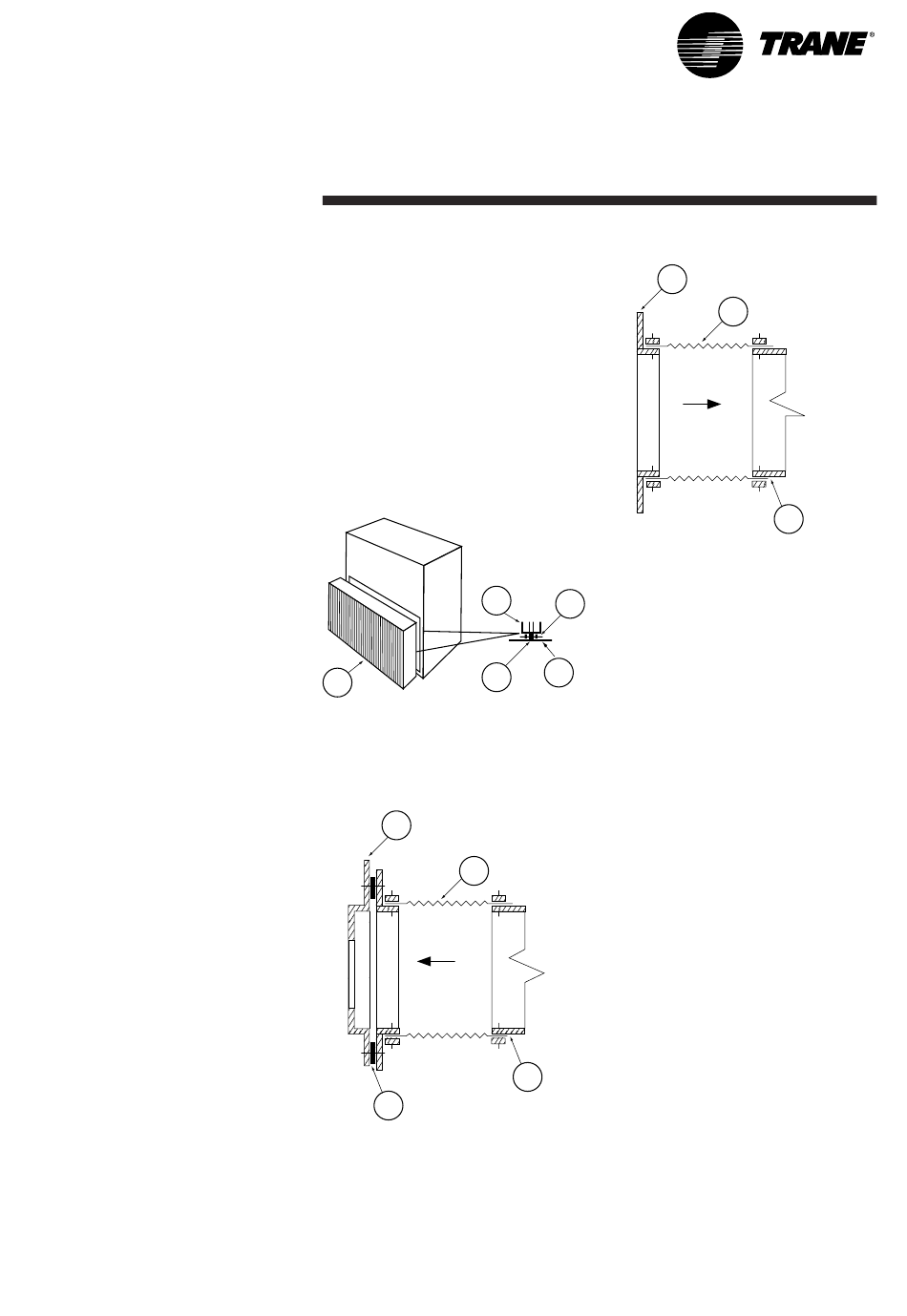

Figuur 2
1
5
1. Accessoire
2. Bevestigingsbouten
3. Unitframe
4. Afdichtstrip
5. Accessoire (filter)
Afbeelding 3 - Inlaat
1
2
4
1. Behuizing unit
2. Flexibele koppeling
3. Luchtkanalen
4. Afdichting
Afbeelding 4 - Uitlaat
1. Body van de unit
2. Flexibele koppeling (zelf aan te schaffen)
3. Luchtkanalen
Om vermindering van het rendement van
2
de ventilator te voorkomen waardoor de
luchtstroom en het koelvermogen van de
unit worden verlaagd, moeten de
luchtkanaalaansluitingen ontworpen en
3
aangesloten worden op de gebruikelijke
4
wijze.
3
1
2
3
9
