Tabel 6 - Aanbevolen waterlus volume onder Eurovent voorwaarden
Unittype
Koelvermogen onder volle belasting (kW)
Koelmachinegegevens
Grootste stap (%)
Grootste stap (kW)
Minimale waterlus voor comfort toepassing (l)
Deze tabel is geschat met: temperatuur omgevingslucht 35 °C, water 12/7 °C, watertemperatuur (geen glycol), dode band van 3 °C
CGCL-SVX01B-NL
Installatie
Wateraansluitingen naar
verdamper
Voordat u begint met de aansluitingen,
moet u controleren of de labels voor de
waterin- en uitlaat overeenkomen met de
maatschetsen.
Installeer de watercirculatiepomp aan de
intreezijde van de verdamper, zodat de
verdamper onder positieve druk blijft.
Tabellen voor de diameter van de
wateraansluitingen worden getoond op
de gewaarmerkte maatschetsen.
Deze tekeningen zijn op verzoek bij uw
Trane verkoopkantoor verkrijgbaar.

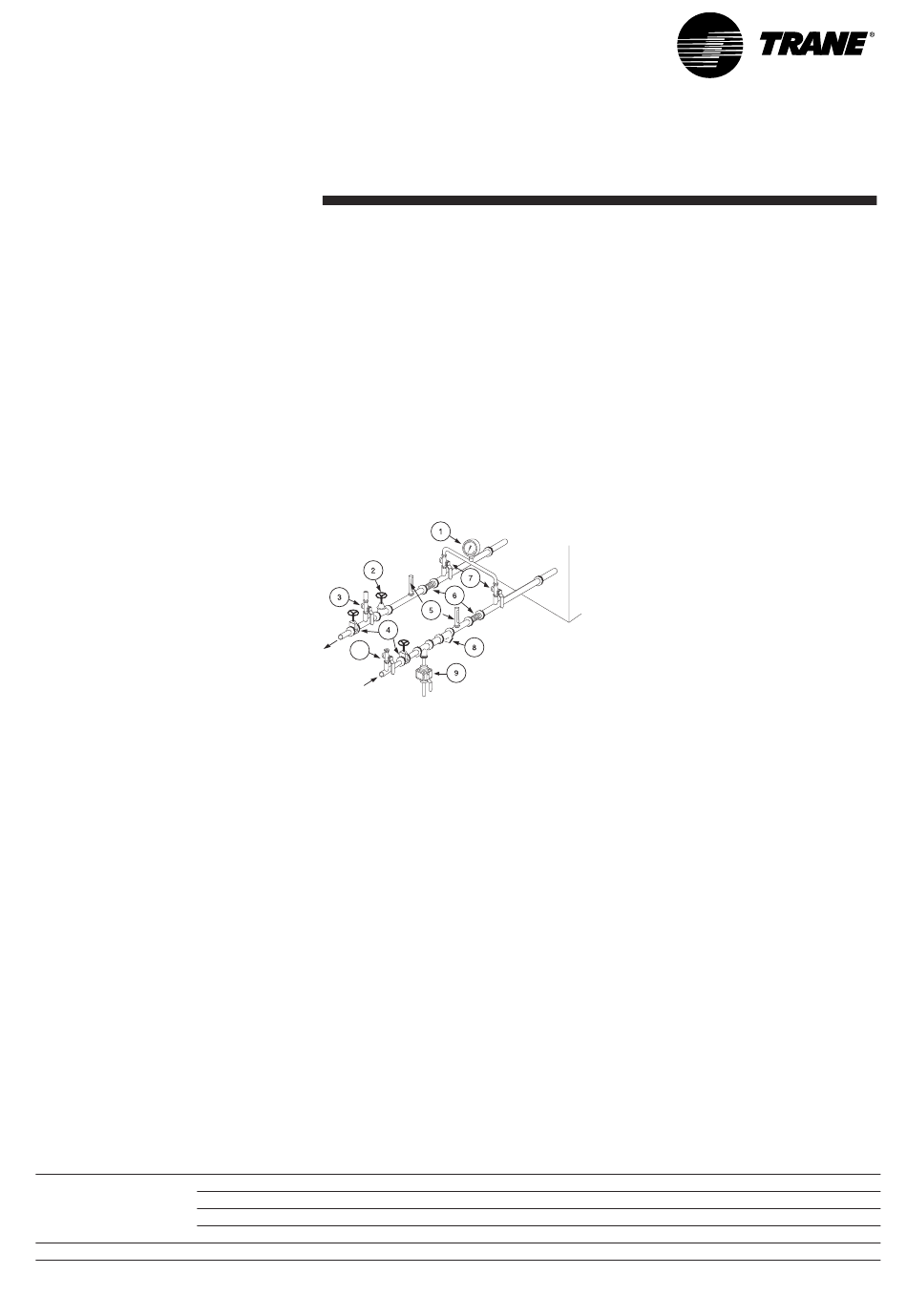

Figuur 7
10
1. Manometers: tonen de in- en uitlaatwaterdruk
(2 drukopeningen zijn beschikbaar in de unit - zie
item 1 op afbeelding 7)
2. Hoeveelheidsregelklep: regelt de waterstroom.
3. Tijdens het ontluchten wordt de lucht tijdens het
vullen uit het watercircuit verwijderd.
4. Afsluiters: isoleren de koelers en de
watercirculatiepomp tijdens
onderhoudswerkzaamheden.
5. Thermometers: Thermometers: tonen de intrede en
uittrede gekoeld-watertemperaturen (niet verplicht).
6. Expansiecompensatoren: voorkomen mechanische
belasting tussen koelmachine en leidingwerk.
7. Afsluiter op de uitlaataansluiting: gebruikt om de in-
of uitlaatwaterdruk van de verdamper te meten.
8. Filter: voorkom dat de warmtewisselaars vuil
worden. Iedere installatie moet voorzien zijn van
goede filters, zodat alleen schoon water in de
wisselaar komt. Als er een filter ontbreekt, kan de
koelmachine niet door de Trane monteur in bedrijf
worden gesteld.
Het gebruikte filter moet alle deeltjes tegenhouden
met een doorsnede groter dan 1,6 mm.
9. Aftappen en vullen: te gebruiken om de
platenwarmtewisselaar af te tappen en te vullen.
10.Vulklep
200
49,2
50
24,6
235
Minimale actieve
systeeminhoud
Waarom is de actieve systeeminhoud
een belangrijke instelling?
De actieve systeeminhoud is een
belangrijke instelling omdat hierdoor een
constante gekoeldwatertemperatuur
wordt aangehouden en de compressoren
geen korte cycluswerking nodig hebben.
Parameters die de stabiliteit van de
watertemperatuur beïnvloeden
•
Waterlus volume.
•
Belastingsfluctuaties.
•
Aantal vermogensstappen.
•
Volgorderegeling compressoren.
•
Neutrale zone (versteld door regeling
CH530).
•
Minimale tijd tussen 2 starts van een
compressor.
Minimale waterhoeveelheid voor een
comfort-toepassing
Voor een comforttoepassing is een
fluctuatie van de watertemperatuur
toegestaan bij deellast. De belangrijke
parameter is de minimale operationele tijd
van de compressor.
Om smeerproblemen met een scroll-
compressor te voorkomen moet hij
tenminste 2 minuten (120 seconden) lang
draaien voordat hij stopt.
De minimale actieve systeeminhoud kan
worden bepaald met behulp van de
volgende formule:
Hoeveelheid = koelvermogen x tijd
x hoogste vermogensstap (%) / specifieke
warmte / dode band
Minimale operationele tijd = 120 seconden
Specifieke warmte = 4,18 kJ / kg
Gemiddelde neutrale zone = 3 °C (of 2 °C)
N.B.: Om de grootste stap te kunnen
schatten is het meestal meer
betrouwbaar om een keuze te maken bij
een lagere omgevingstemperatuur waar
het rendement hoger ligt en de
compressorstappen groter. Het is ook
van wezenlijk belang om rekening te
houden met de soortelijke warmte van
de brijn, in het geval van het gebruik van
glycol.
250
300
350
400
61,1
74,0
86,9
101,0
60
50
43
38
36,7
37,0
37,2
37,9
351
354
356
363
450
500
600
111,0
126,0
152,0
33
30
25
36,6
37,8
38,0
350
362
364
11
