Emax GPH 50 Montagehandleiding pagina 11
Chootec. warmtewisselaar

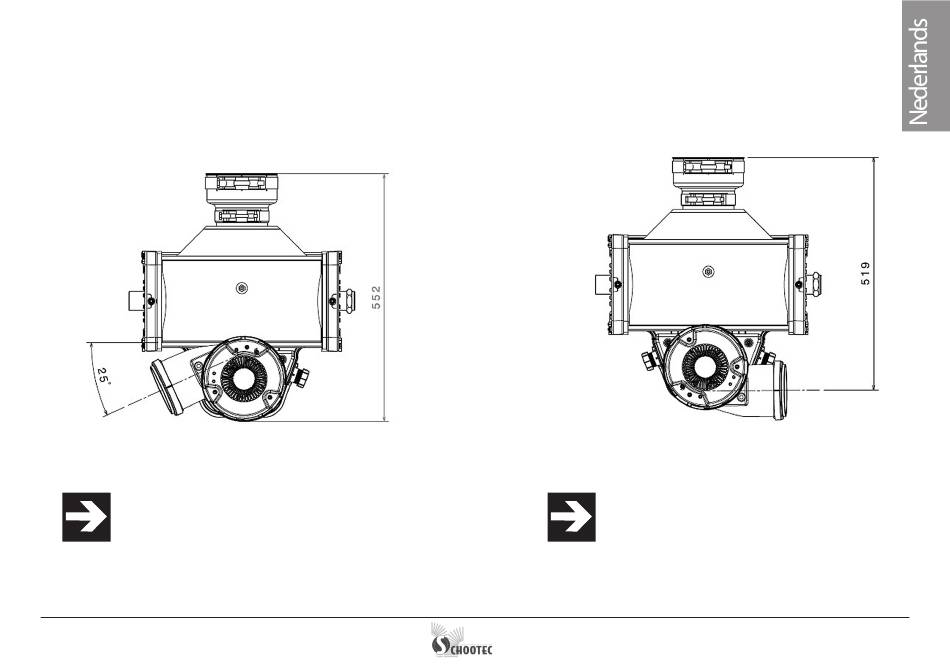

Draaipunt rookgasuitlaat 65° links
Bij hoeken van meer dan 65° kan de venti-
lator met een overgangsstuk met DN 110
hoger worden geplaatst.
Op de plaatsen waar het rookgasafvoerka-
naal van richting verandert, moet een in-
spectieopening worden voorzien.
Gelieve daar rekening mee te houden.
eMAX warmtewisselaar GPH 50/75
Draaipunt rookgasuitlaat 90° rechts
Het aansluitstuk van de eMAX warmtewis-
selaar aan de uitlaatzijde kan traploos tus-
sen de beide weergegeven standen worden
ingesteld.
11
