Emax GPH 50 Montagehandleiding pagina 15
Chootec. warmtewisselaar
7.2. Hydraulische aansluiting
De eMAX warmtewisselaar wordt in de re-
tourleiding van de verwarming geïntegreerd.
Gelieve daarbij ook rekening te houden met
het hydraulische schema van hoofdstuk 6.3.
De G1"-aansluiting bovenaan
op de retourleiding van de ketel aangesloten.
Met behulp van leidingen van golfpijp kan de
installatie op dit vlak gemakkelijker worden
uitgevoerd.
Bekijk in dit verband ook het aanbod toebe-
horen bij de eMAX warmtewisselaar retrofit-
set.
eMAX warmtewisselaar GPH 50/75
of
wordt
1
1'

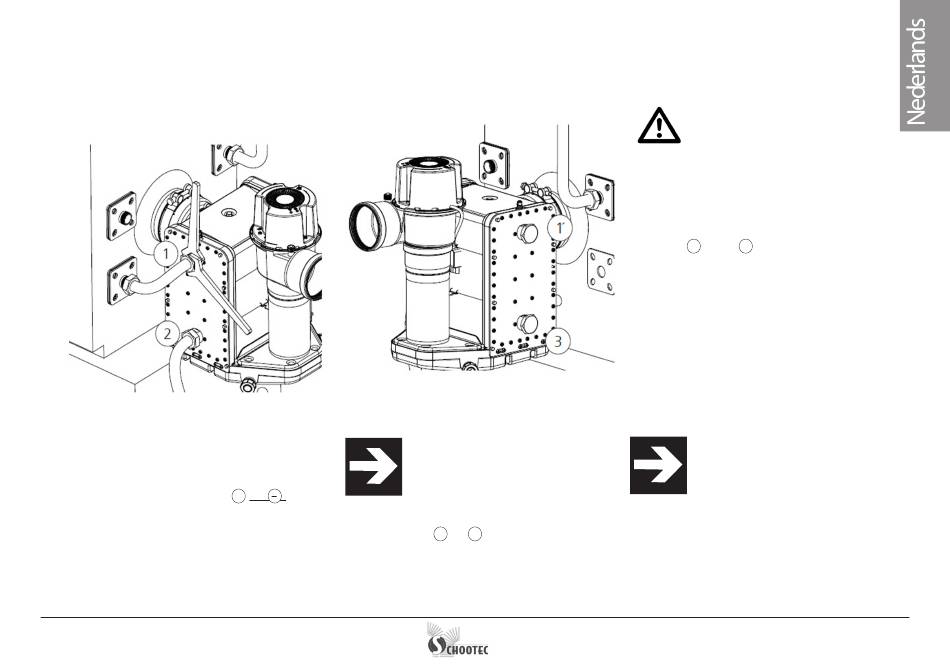

In de gekozen weergaven
bevinden de hydraulische aan-
sluitingen zich aan de linker-
zijde. Afhankelijk van de aard
van de installatie kunnen de
aansluitingen aan de rechter-
zijde worden gebruikt. Gebruik
in dit geval de aansluitingen
1
en
3
Het is belangrijk om de krach-
ten bij het vastzetten van
de wartelverbindingen met
behulp van een tweede gaf-
felsleutel of een waterpomp-
tang tegen te gaan, zodat er
geen krachten op de flens van
de behuizing worden overge-
zet. Anders kan de behuizing
beschadigd raken.
Vervolgens wordt de G1"-aansluiting
onderaan
en /of
met de retourleiding
2
3
van de verwarming verbonden. Hier kunt u
een van beide aansluitingen voor de retour-
leiding van het verbruikswater gebruiken en
op die manier beide aansluitingen gebruiken.
Na de inbedrijfstelling en de controle van
de dichtingen moeten de leidingen volgens
de voorschriften van een thermische isolatie
worden voorzien.
Controleer grondig of in de
hydraulica van de installa-
tie geen kortsluitingen (bv.
badkamerradiatoren) aanwe-
zig zijn, die de temperatuur
in de retourleiding onnodig
opvoeren. Verder maakt u best
zo weinig mogelijk gebruik
van vierwegsmengkranen,
aangezien die componenten
tot een temperatuurstijging
in de warmtewisselaar leiden.
Daardoor kan een deel van de
efficiëntiewinst verloren gaan.
