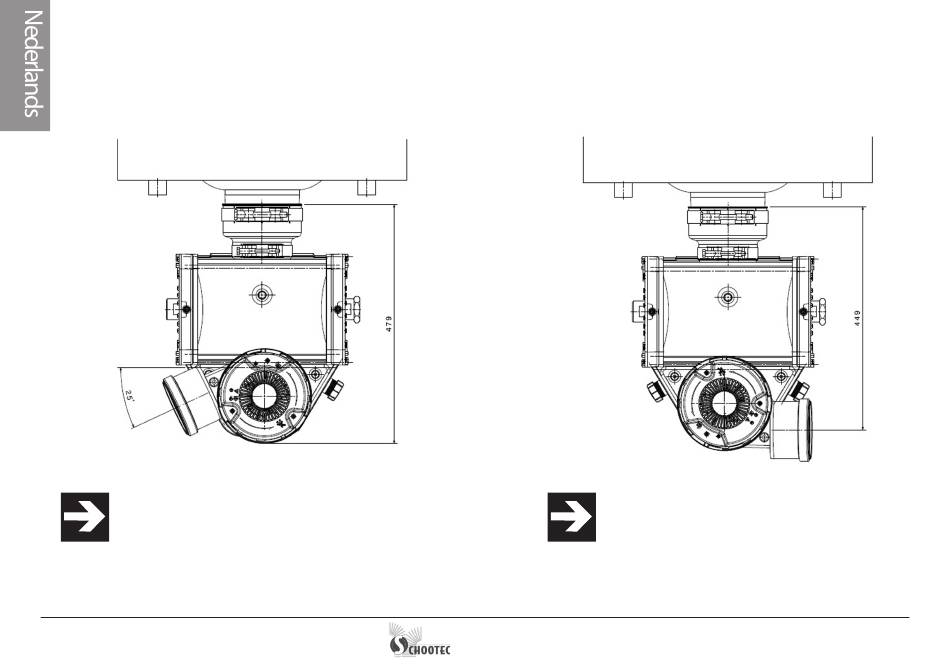

Draaipunt rookgasuitlaat 65° links
Bij hoeken van meer dan 65° kan de ventilator
met een overgangsstuk met DN 110 hoger
worden geplaatst.
Op de plaatsen waar het rookgasafvoerkanaal
van richting verandert, moet een inspectie-
opening worden voorzien.
Gelieve daar rekening mee te houden.
8
Draaipunt rookgasuitlaat 90° rechts
Het aansluitstuk van de eMAX warmtewis-
selaar aan de uitlaatzijde kan traploos tus-
sen de beide weergegeven standen worden
ingesteld.
