7. Montage
14

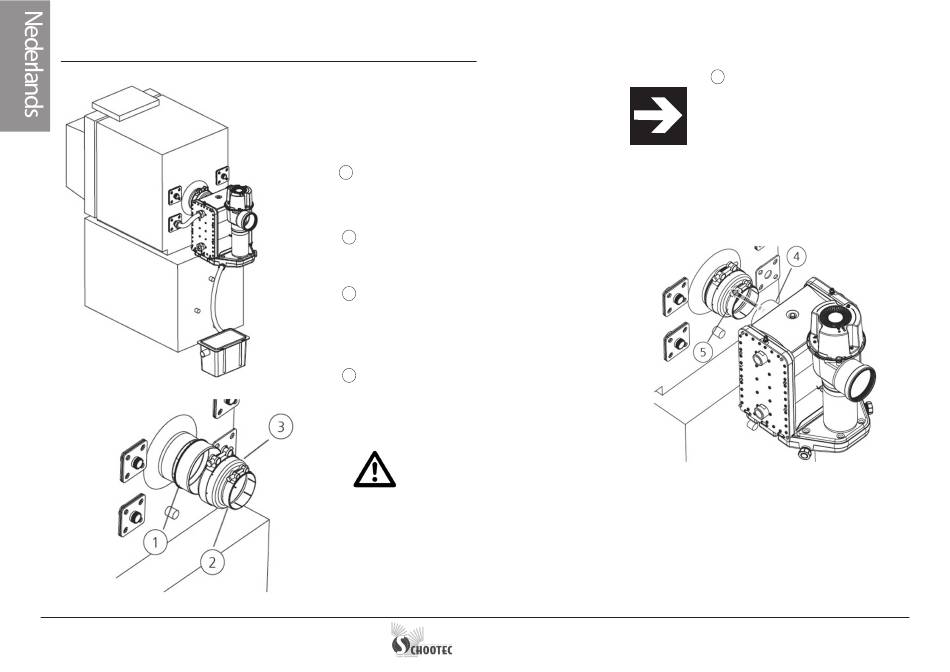

7.1. Universele flens
Na demontage van het gasafvoerkanaal
wordt het aansluitstuk van het rookgas van
de ketel schoongemaakt. Gelieve hiervoor
een draadborstel te gebruiken.
1
Vervolgens wordt de dichting over het aan-
sluitstuk van de ketel getrokken. In sommige
gevallen is het eventueel nodig om de achter-
kant van de ketel te verwijderen.
2
Vervolgens wordt het verloopstuk
over de dichting gebracht en zo ver mogelijk
op het aansluitstuk van de ketel geschoven.
3
Daarna wordt de grote leidingklem
indien nodig in overeenstemming met de af-
beelding gepositioneerd. Zet de leidingklem
heel stevig vast, zodat de universele flens niet
kan verschuiven.
4
Bij de volgende stap wordt de warmtewis-
selaar vastgemaakt. Plaats de verbindingsbuis
en schuif ze tot in de gewenste stand in het
verloopstuk.
Let op de horizontale
opstelling van de eMAX
warmtewisselaar. De stand
van de warmtewisselaar wordt
met behulp van een water-
pas ingesteld. Een verkeerde
installatie kan tot ontluch-
tingsproblemen aan de eMAX
warmtewisselaar leiden.
In dat geval vervalt de garan-
tie.
5
Positioneer daarna de kleine
leidingklem indien nodig in
overeenstemming met de af-
beelding. Zet de leidingklem
heel stevig vast, zodat de eMAX
warmtewisselaar niet axiaal kan
verschuiven.
eMAX warmtewisselaar GPH 50/75
