3.
Wanneer een boiler aangesloten is, drukt u op de witte
omschakelhendel aan de motorkop van de omschakel-
klep tot die vastklikt in middelste stand, om de omscha-
kelklep verwarming/boilerlading in middelste stand te
brengen.
◁
Beide wegen zijn geopend en het vullen verloopt
beter, aangezien aanwezige lucht in het systeem
kan ontsnappen.
4.
Breng evt. andere extern geïnstalleerde omschakelklep-
pen in middelste stand.
5.
Sluit een vulslang aan op de warmwatertoevoer.
6.
Schroef de schroefdop aan de vul- en ledigingsklep van
het verwarmingscircuit los en bevestig het vrije uiteinde
van de vulslang eraan.
7.
Open de vul- en ledigingsklep van het verwarmingscir-
cuit.
8.
Draai de warmwatertoevoer langzaam open.
9.
Vul water bij tot op de manometer (door de klant te
plaatsen) een druk van de CV-installatie van ca. 1,5 bar
bereikt is.
10. Draai de vul- en ledigingsklep van het verwarmingscir-
cuit toe.
11. Ontlucht het verwarmingscircuit op de daarvoor be-
stemde plaatsen.
12. Controleer vervolgens nogmaals de druk van de CV-
installatie (zo nodig het vulproces herhalen).
13. Verwijder de vulslang van de vul- en ledigingsklep en
schroef de schroefdop er opnieuw op.

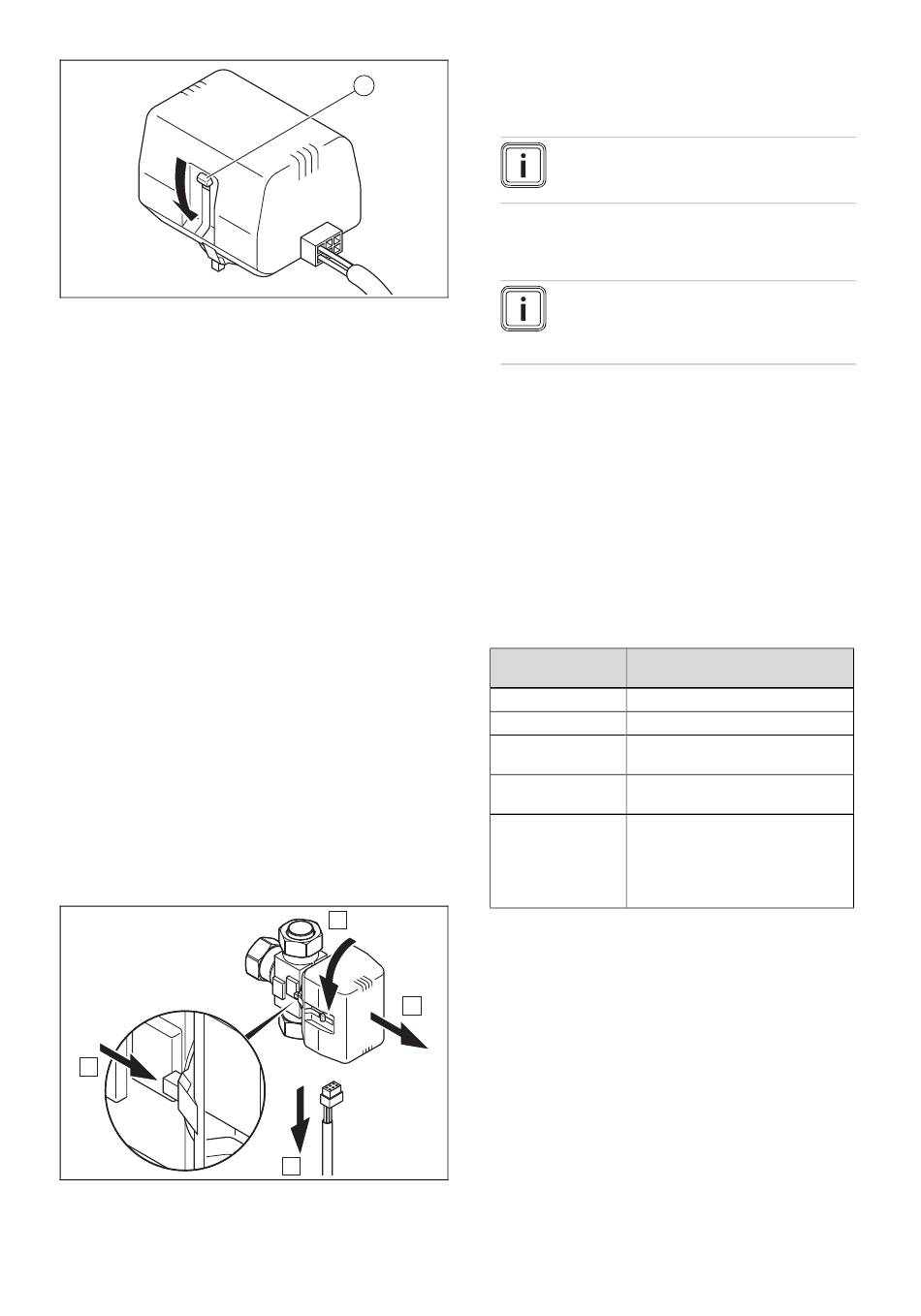

Omschakelklep verwarming/boilerlading in uit-
gangspositie brengen
B
14. Trek de stroomvoorzieningskabel op de motorkop van
de omschakelklep eraf.
0020202611_00 Warmtepomp Installatie- en onderhoudshandleiding
1
C
45°
D
A
Installatie vullen en ontluchten 6
15. Druk op de veiligheidshendel.
16. Draai de motorkop 45°.
17. Haal de motorkop eraf.
Aanwijzing
Daardoor gaat de veer in het klephuis terug
in de uitgangstoestand.
18. Draai de motorkop weer op het klephuis en sluit de
stroomvoorzieningskabel weer aan.
Aanwijzing
De witte omschakelhendel op de motorkop
van de omschakelklep moet nu in de uit-
gangspositie staan.
6.2
Brijncircuit vullen en ontluchten
6.2.1
Brijnvloeistof mengen
De brijnvloeistof bestaat uit water gemengd met een anti-
vriesmiddelconcentraat. Welke brijnvloeistoffen gebruikt mo-
gen worden, verschilt sterk per regio. Informeer u hierover bij
de bevoegde instanties.
Vaillant staat het bedrijf van de warmtepomp enkel toe met
de genoemde brijnvloeistoffen.
Als alternatief kunnen bij Vaillant ook kant-en-klaar mengsels
voor warmtepompen besteld worden.
▶
Gebruik een voldoende groot mengreservoir.
▶
Meng zorgvuldig ethyleenglycol met water.
Concentraat
antivriesmiddel
Aandeel brijn
Aandeel water
Vlokvormingspunt*
van het mengsel
Koudebescherming**
van het mengsel
* Vlokvormingspunt
Vanaf deze temperatuur ontstaan de
eerste ijskristallen in de brijnvloeistof.
Bij deze temperatuur is de helft van
** Koudebescher-
het vloeistofvolume hard geworden;
ming
er is ijsmassa.
▶
Controleer de mengverhouding van de brijnvloeistof.
–
Werkmateriaal: Refractometer
Bij bijzondere vereisten zijn voor de warmtebronnen bodem
en grondwater ook de volgende warmteoverdrachtsvloeistof-
fen toegestaan door Vaillant:
–
Waterachtige oplossing met 33% ± 1% vol. propyleengly-
col
Ethyleenglycol
30%-vol.
70%-vol.
-16 °C
-18 °C
19
