7 Elektrische installatie
door de elektriciteitsleverancier tijdens piekuren onderbro-
ken worden. De duur en frequentie van de uitschakeling wor-
den bepaald door, of moet worden overeengekomen met de
elektriciteitsleverancier.
▶
Verwijder de in de fabriek geïnstalleerde overbruggings-
leidingen (6).
▶
Sluit de permanente, niet-geblokkeerde stroomvoorzie-
ning aan op de netaansluiting van de bijkomende stroom-
verbruikers (5).
▶
Sluit de vergrendelbare stroomvoorziening aan op de
hoofdnetaansluiting (4).
▶
Sluit het contact van de ontvanger van het afstandsbe-
dieningssignaal aan op klem 13 EVU (energiebedrijf).
7.2.3

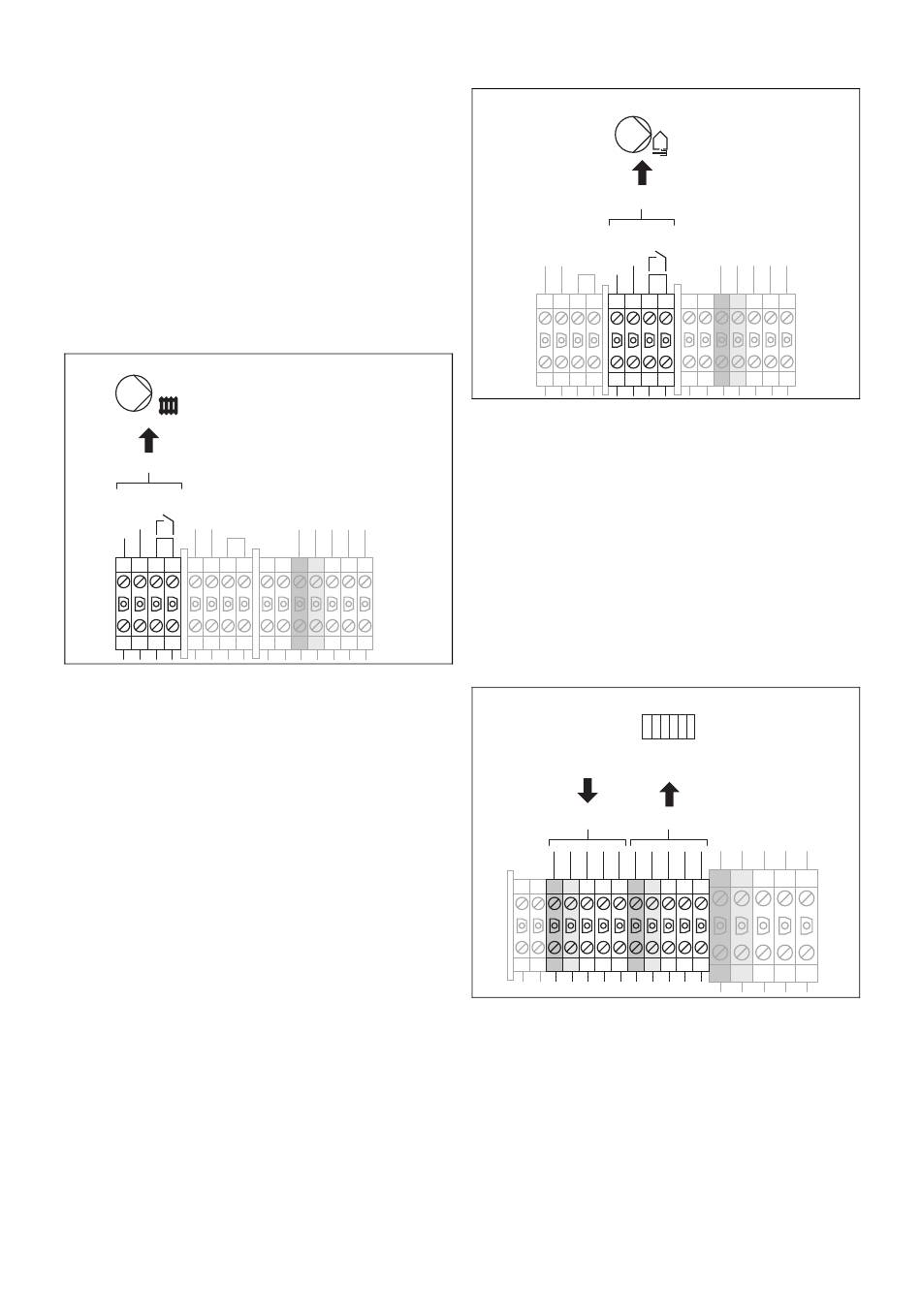

Externe CV-pomp aansluiten
1
2
S E LV
0...10 V
GND
1
2
3
4
5
6
7
1
Externe CV-pomp stuur-
leiding
▶
Installeer een externe, door de klant te plaatsen CV-
pomp (hoogefficiënte pomp).
▶
Op de plaats van de klant moet gezorgd worden voor een
spanningsvoeding van 230 V en de geschikte beveiliging.
▶
Sluit de stuurleiding 0 - 10 V (1) aan op de klemmen (2).
▶
Wanneer in de hoogefficiënte pomp een bedrijfsmeldcon-
tact op SELV-niveau ter beschikking staat, verwijdert u
de brug tussen de klemmen 3-4 en sluit u het bedrijfs-
meldcontact daar aan.
26
8
E E
PE
N
L3 L2 L1
2
Aansluiting stuurleiding
externe CV-pomp
7.2.4
Externe brijnpomp aansluiten
1
2
SELV
0...10 V
GND
1
2
3
4
5
6
1
Externe brijnpomp
stuurleiding
▶
Installeer een externe, door de klant te plaatsen brijn-
pomp (hoogefficiënte pomp).
▶
Op de plaats van de klant moet gezorgd worden voor een
spanningsvoeding van 230 V en de geschikte beveiliging.
▶
Sluit de stuurleiding 0 - 10 V (1) aan op de klemmen (2).
▶
Wanneer in de hoogefficiënte pomp een bedrijfsmeldcon-
tact op SELV-niveau ter beschikking staat, verwijdert u
de brug tussen de klemmen 7-8 en sluit u het bedrijfs-
meldcontact daar aan.
7.2.5
Externe elektrische hulpverwarming
aansluiten (optioneel)
1
400 V
50 Hz
4
E E
PE
N
L3 L2 L1
PE
1
Spanningsvoeding elek-
trische hulpverwarming
2
Spanningsvoedingslei-
ding elektrische hulp-
verwarming
▶
Sluit de spanningsvoeding voor de elektrische hulpver-
warming (1) aan op de klemmen (4).
▶
Sluit de aansluitleiding van de elektrische hulpverwar-
ming (max. 3 x 3 kW (3 x 13 A))(2) zelf op de klemmen
(3) aan.
Installatie- en onderhoudshandleiding Warmtepomp 0020202611_00
E E
PE
N
L3 L2 L1
7
8
2
Aansluiting stuurleiding
externe brijnpomp
2
400 V
3 x 13 A
3
PE
N
L3
L2
L1
N
L3 L2 L1
3
Aansluiting elektrische
hulpverwarming
4
Aansluiting spannings-
voeding elektrische
hulpverwarming
