Kältemittelrohre
3 KÄLTEMITTELROHRE

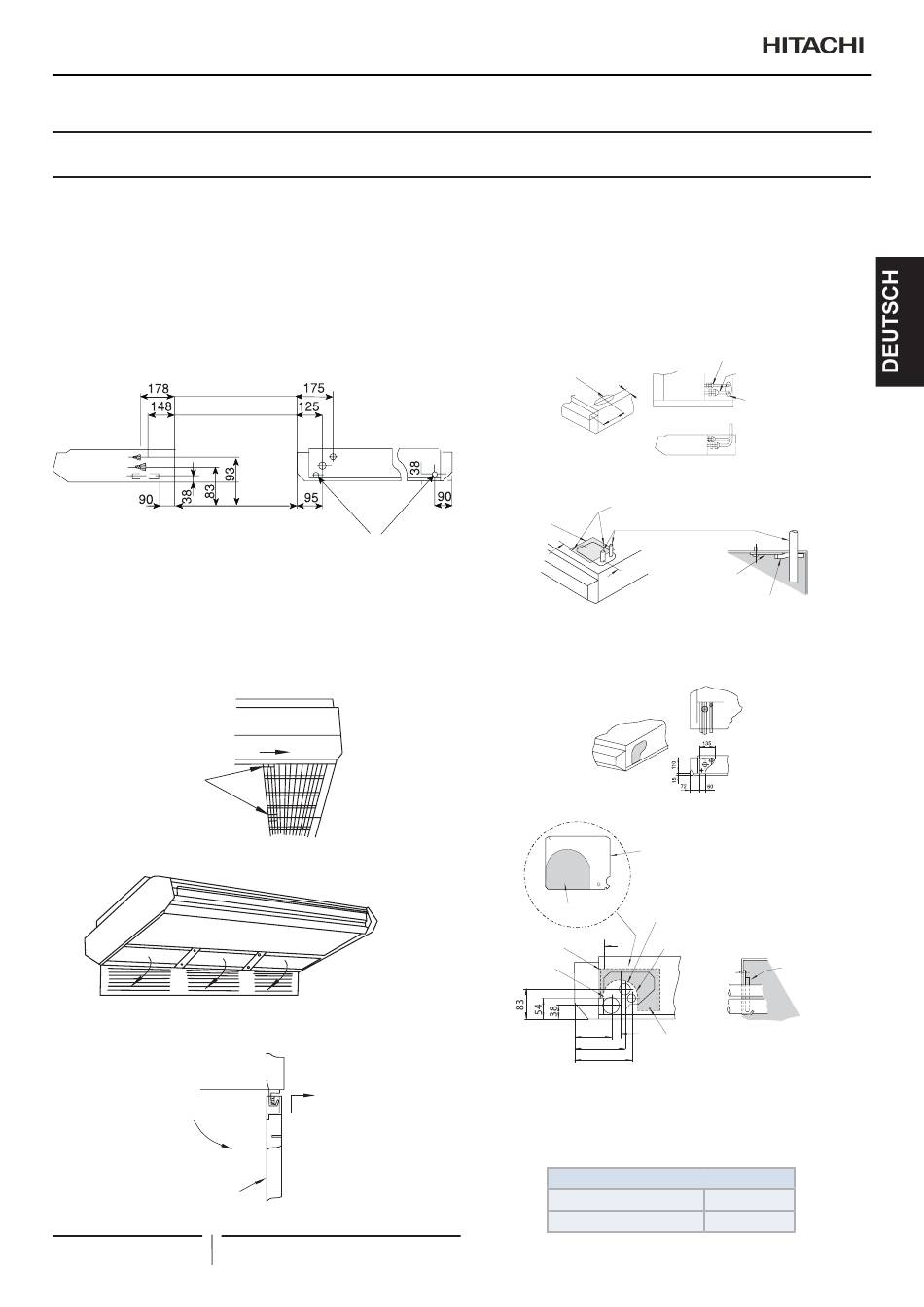

3.1 ROHRANSCHLUSS BEI INNENGERÄTEN
Die Kältemittelleitung kann in drei Richtungen an das Innengerät
angeschlossen werden: von oben, von hinten oder von rechts
(bei Frontansicht des Geräts).
•
Die Rohrpositionen werden unten dargestellt.
•
Für jede Anschlussrichtung ist eine Aussparung vorhanden,
wie im Unterkapitel zur Rohrverlegung beschrieben.
•
Schneiden Sie die Öffnung für die gewünschte Anschlussri-
chtung aus.
Flüssigkeitsleitung
Gasleitung
Abflussleitung
3.1.1 ROHRVERLEGUNG
Der Rohranschluss sollte an der Geräteunterseite erfolgen. Be-
vor Sie mit der Verlegung beginnen, entfernen Sie das Luftein-
lassgitter folgendermaßen:
1 Schieben Sie die Knöpfe nach hinten.
Schieben
Knopf
2 Öffnen Sie das Lufteinlassgitter.
3 Heben Sie das Lufteinlassgitter an und schieben Sie es auf
die Rückseite..
Gerät
Offen
Lufteinlassgitter
31
PMML0320A rev.2 - 09/2015
Nachdem Sie die für die Rohranschlussrichtung entsprechende
Aussparung ausgewählt haben, schließen Sie die Rohre unter
Verwendung des mitgelieferten Isoliermaterials an, wie unten
beschrieben.
Oberseite
1 Öffnung
2 Rohrabdichtung
Abflussleitung
Rückseite
1 Öffnung
2 Rohrabdichtung
Dichtungsplatte
Lufteinlassgitter
Rückseite
3.1.2 ABMESSUNGEN DER ROHRLEITUNGEN
Rohrgröße
Drücken
Aussparung öffnen
50
155
M4-Schraube
Dichtungsplatte
Kältemittelflüssigkeitsleitung
A
Dichtungsplatte
B
Mitgelieferte Dichtungsplatte
(0,8 x 118 x 142 mm)
Aussparung
Kältemittelgasleitung
M4-Schraube
P
95
M4-Schraube
125
*145
Modell RPC-(2.0 - 6.0)FSN3E
Gasrohrleitung
Flüssigkeits-rohrleitung
Flüssigkeitsleitung
Gasleitung
Aussparung
öffnen
Mit Isolierung abdichten
Kältemittelflüssigkeitsleitung
Mit
Isolierung
abdichten
mm(in)
15.88 (5/8)
9.52 (3/8)
