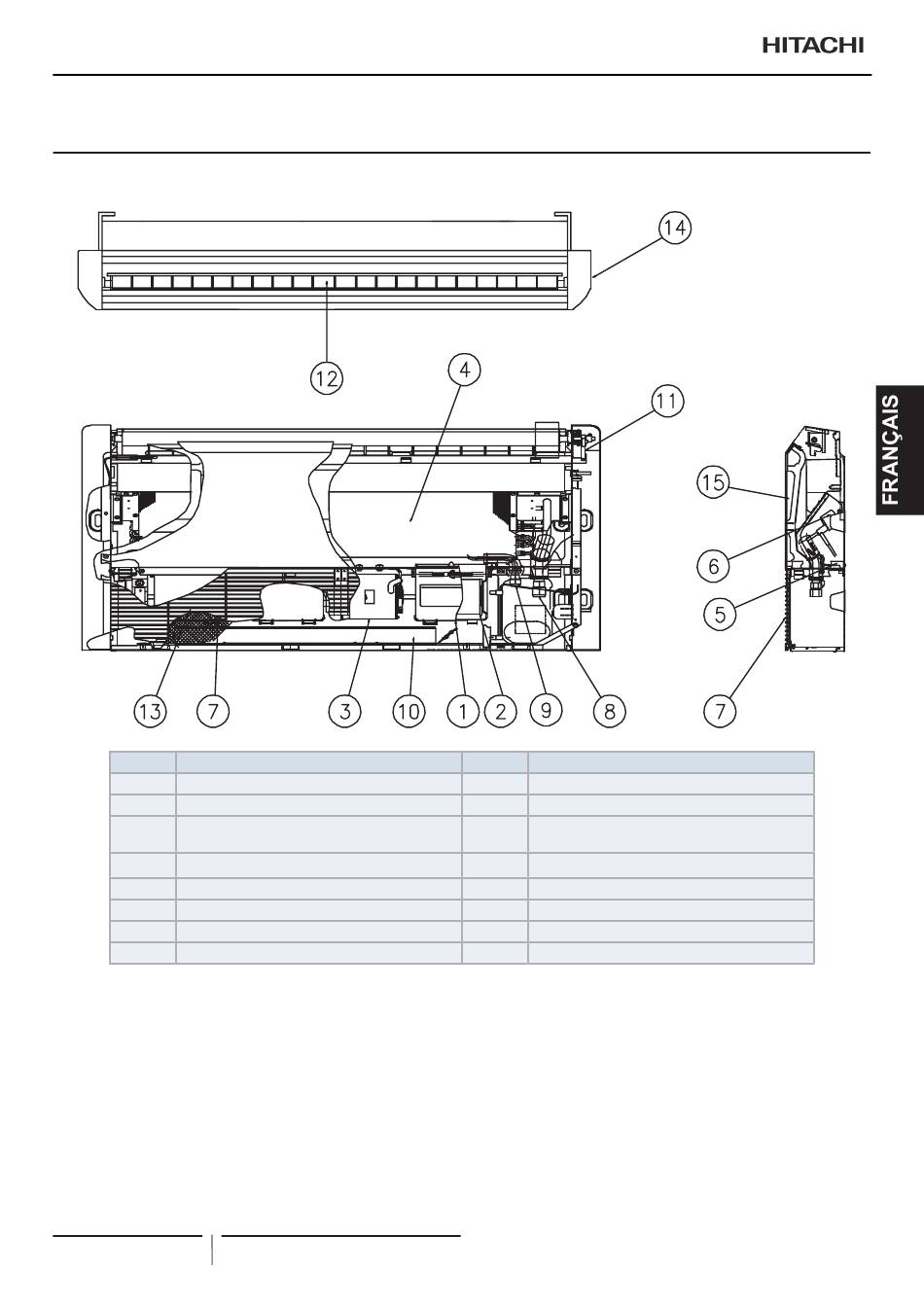

Nomenclature des pièces
1 NOMENCLATURE DES PIÈCES
Nº
1
Carcasse du ventilateur
Ventilateur
2
Moteur du ventilateur
3
Échangeur thermique
4
5
Distributeur
Soupape de détente
6
7
Filtre d'air
Raccord du tuyau du gaz frigorigène
8
37
PMML0320A rev.2 - 09/2015
Nom de la pièce
Nº
Nom de la pièce
9
Raccord du tuyau du fluide frigorigène
10
Boîte de commande électrique
Moteur pour le basculement automatique (Auto-
11
Swing)
12
Sortie d'air
13
Entrée d'air
14
Couvercle latéral
15
Plateau de purge
