Productbeschrijving
5.1
Beschrijving
Drain LPC 40
1
2
Drain LPC 50/LPC 80
1
2

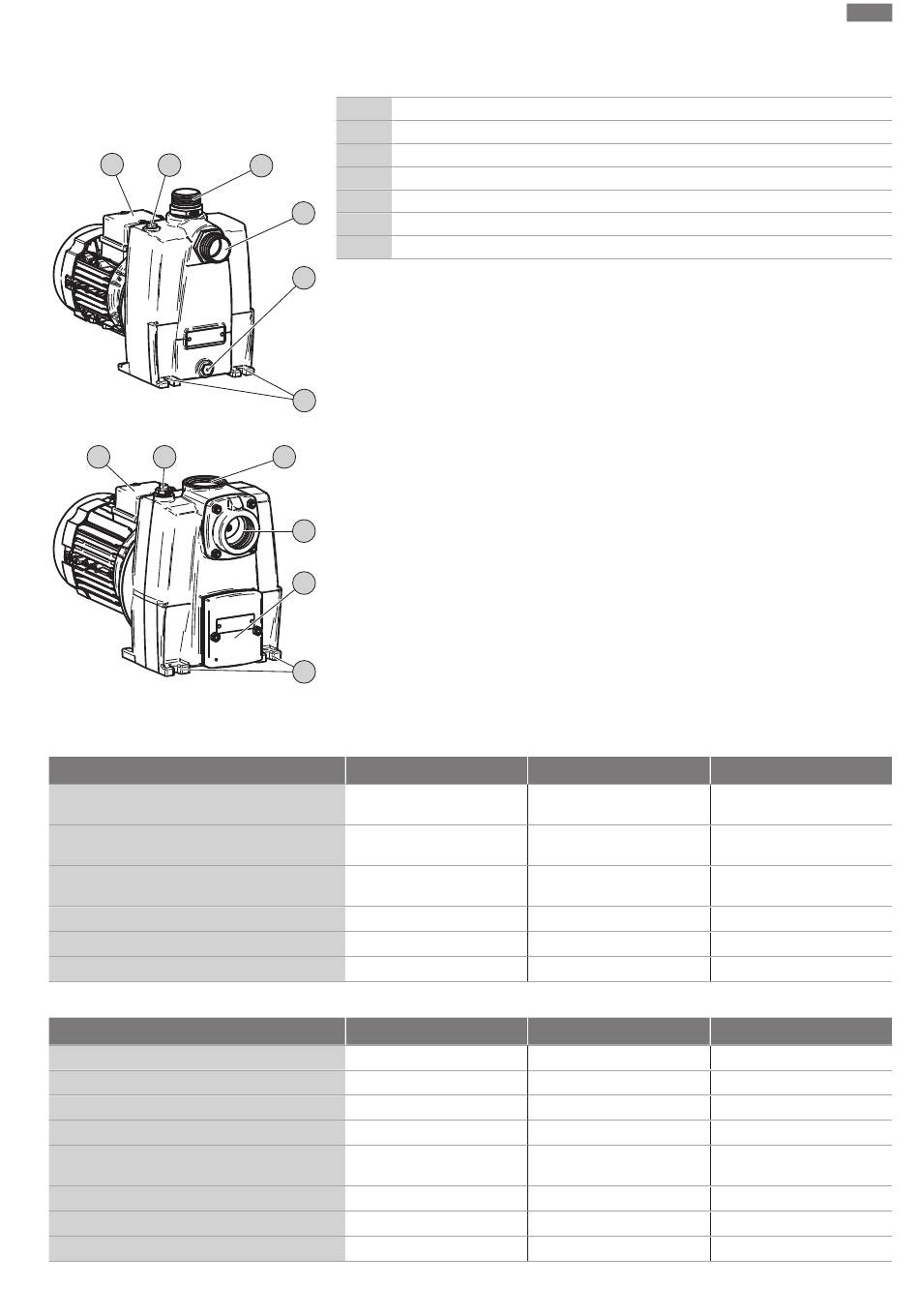

Fig. 2: Productoverzicht
5.2
Materiaal
Hydraulisch huis
Waaier
As
Mechanische asafdichting
Statische afdichting
Motorhuis
5.3
Technische gegevens
Persaansluiting
Zuigstuk
Vrije doorlaat
Max. zuighoogte
Netaansluiting
Bedrijfssituatie
Mediumtemperatuur
Omgevingstemperatuur
Inbouw- en bedieningsvoorschriften • Wilo-Drain LPC • Ed.02/2025-01
Zelfaanzuigende, niet-onderwaterpomp voor stationaire installatie in een droge omgeving.
1
Elektrische aansluitkast
2
Opening voor vullen en ontluchten
3
Persaansluiting
3
4
Zuigstuk
5
Aftapplug
4
6
Bevestigingsband
7
Afdekking van de revisieopening
5
Drain LPC 40
Zelfaanzuigende aftappomp in bloktype met een meerkanaalwaaier, horizontale zuigaanslui-
ting en verticale persaansluiting. Zuig- en persaansluitingen met schroefdraad (buitendraad).
Pomphuis van aluminium, waaier van grijs gietijzer. Standaard driefasige wisselstroommotor
zonder aansluitkabel. Motorhuis uit aluminium. Gemonteerd via een trillingsarme grondplaat.
Drain LPC 50/LPC 80
6
Zelfaanzuigende aftappomp in bloktype met een meerkanaalwaaier, horizontale zuigaanslui-
ting en verticale persaansluiting. Zuig- en persaansluitingen met schroefdraad (binnendraad),
zuigaansluiting met terugslagklep. Pomphuis met revisieopening voor het verwijderen van
3
blokkeringen. Pomphuis en waaier van grijs gietijzer. Standaard driefasige wisselstroommotor
zonder aansluitkabel. Motorhuis uit aluminium. Gemonteerd via een trillingsarme grondplaat.
4
7
6
Drain LPC 40
AlSi
EN-GJL-250
(ASTM A48 klasse 35b)
1.4104
(AISI 430F)
C/Al
NBR
Al
Drain LPC 40
R 1½
R 1½
6 mm (0,24 in)
7,5 m (24,5 ft)
3~230/400 V, 50 Hz
S1
3 ... 80 °C (37 ... 176 °F)
3 ... 40 °C (37 ... 104 °F)
Drain LPC 50
EN-GJL-250
(ASTM A48 klasse 35b)
EN-GJL-250
(ASTM A48 klasse 35b)
1.4104
(AISI 430F)
C/Al
NBR
Al
Drain LPC 50
G 2 (ISO 228)
G 2 (ISO 228)
6 mm (0,24 in)
7,5 m (24,5 ft)
3~230/400 V, 50 Hz
S1
3 ... 80 °C (37 ... 176 °F)
3 ... 40 °C (37 ... 104 °F)
nl
Drain LPC 80
EN-GJL-250
(ASTM A48 klasse 35b)
EN-GJL-250
(ASTM A48 klasse 35b)
1.4104
(AISI 430F)
SiC/SiC
NBR
Al
Drain LPC 80
G 3 (ISO 228)
G 3 (ISO 228)
12 mm (0,47 in)
7,5 m (24,5 ft)
3~230/400 V, 50 Hz;
3~400/690 V, 50 Hz
S1
3 ... 80 °C (37 ... 176 °F)
3 ... 40 °C (37 ... 104 °F)
9
