6.2.1
Stationaire droge installatie
1

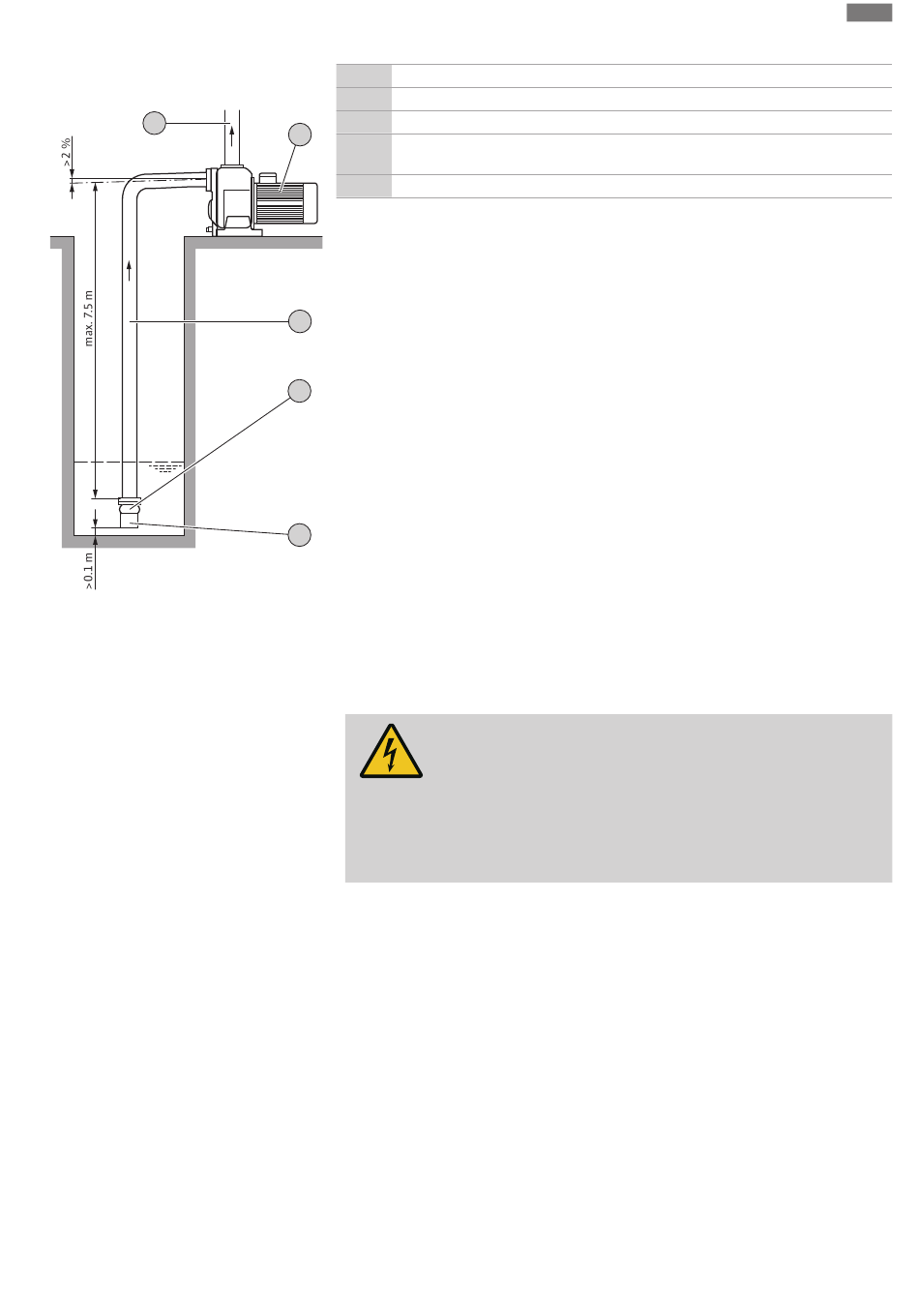

Fig. 3: Stationaire droge installatie
6.3
Elektrische aansluiting
6.3.1
Netaansluiting
Inbouw- en bedieningsvoorschriften • Wilo-Drain LPC • Ed.02/2025-01
1
Afvoerleiding
2
Zelfaanzuigende pomp
3
Zuigleiding
2
4
Voetventiel (Alleen noodzakelijk voor Drain LPC 40. Drain LPC 50 en LPC 80 heb-
ben een geïntegreerde terugslagklep bij de zuigaansluiting).
5
Aanzuigfilter
De pomp wordt droog geïnstalleerd en de aanzuigings- en persleidingen worden permanent
aangesloten. De pomp zuigt het medium uit het reservoir aan en pompt deze in de perslei-
ding. Volg deze punten voor installatie:
•
Bevestig de pomp aan de onderkant.
•
Dicht de leidingsaansluitingen af met teflonband.
•
Persleiding:
3
–
Zorg ervoor dat de persleiding zelfdragend is en niet wordt ondersteund door de pomp.
–
De diameter van de persleiding is gelijk aan of groter dan de diameter van de persaan-
sluiting.
–
Zorg ervoor dat de persleiding vorstbestendig wordt geïnstalleerd.
4
–
Installeer de persleiding niet boven of in de buurt van de motor. De motor is niet on-
derdompelbaar of waterdicht. Het binnendringen van water (condenswater, lekkage)
leidt tot onherstelbare schade van de motor.
–
Installeer alle benodigde fittingen volgens de plaatselijke voorschriften (afsluiter, te-
rugslagklep).
•
Zuigleiding:
–
Om luchtbellen in de zuigleiding te voorkomen, installeert u de zuigleiding met een
helling van 2 % in de richting van het reservoir/bassin.
5
–
Gebruik indien mogelijk een stevige leiding voor de zuigleiding.
–
Houd de zuigleiding zo kort mogelijk.
–
De diameter van de zuigleiding is gelijk aan of groter dan de diameter van de zuigaan-
sluiting. Een afname in de zuigleiding leidt tot drukverlies of overbelasting van de
pomp.
–
Installeer een aanzuigfilter om verstopping van de zuigleiding te voorkomen.
–
Alleen Drain LPC 40: installeer een voetventiel.
De Drain LPC 50 en LPC 80 hebben een geïntegreerde terugslagklep in de zuigaanslui-
ting.
GEVAAR
Risico op dodelijk letsel door elektrische schok!
Onjuist gedrag tijdens werkzaamheden in verband met de elektriciteit
leidt tot dodelijk letsel door elektrische schok.
• Laat het elektrische werk alleen uitvoeren door een gekwalificeerde
elektricien.
• Houd u aan de lokale voorschriften.
•
Controleer of de netaansluiting compatibel is met de gegevens voor spanning (U) en fre-
quentie (f) op het typeplaatje.
•
Rechtsdraaiend draaiveld beschikbaar.
•
Installeer bewakingsinrichtingen (vermogensbeschermingsschakelaar, motorbeveili-
gingsschakelaar). Volg de lokale voorschriften.
•
Installeer een aardleiding voor de netaansluiting. Volg de lokale voorschriften.
•
Aard het product.
•
Zorg dat alle aansluitkabels goed gelegd zijn. Voorkom dat de aansluitkabels een gevaar
opleveren (bijv. struikelen, schade tijdens bedrijf). Controleer of de kabeldoorsnede en
de kabellengte voldoende zijn voor de geselecteerde opstellingswijze.
Sluit de pomp niet aan in de onderstaande omstandigheden:
•
Er wordt een startregelsysteem gebruikt.
Sluit de pomp niet aan op een frequentieomvormer of soft starter. De pomp is hier niet
voor ontworpen.
•
Er is een potentieel explosieve atmosfeer. De pomp heeft geen Ex-goedkeuring.
nl
