nl
6.3.2
Motoraansluiting: driefasig wissel-
stroomontwerp
3~230 V, 50 Hz
3~400 V, 50 Hz
Z
X
Y
U
V
W
L1
L2
L3

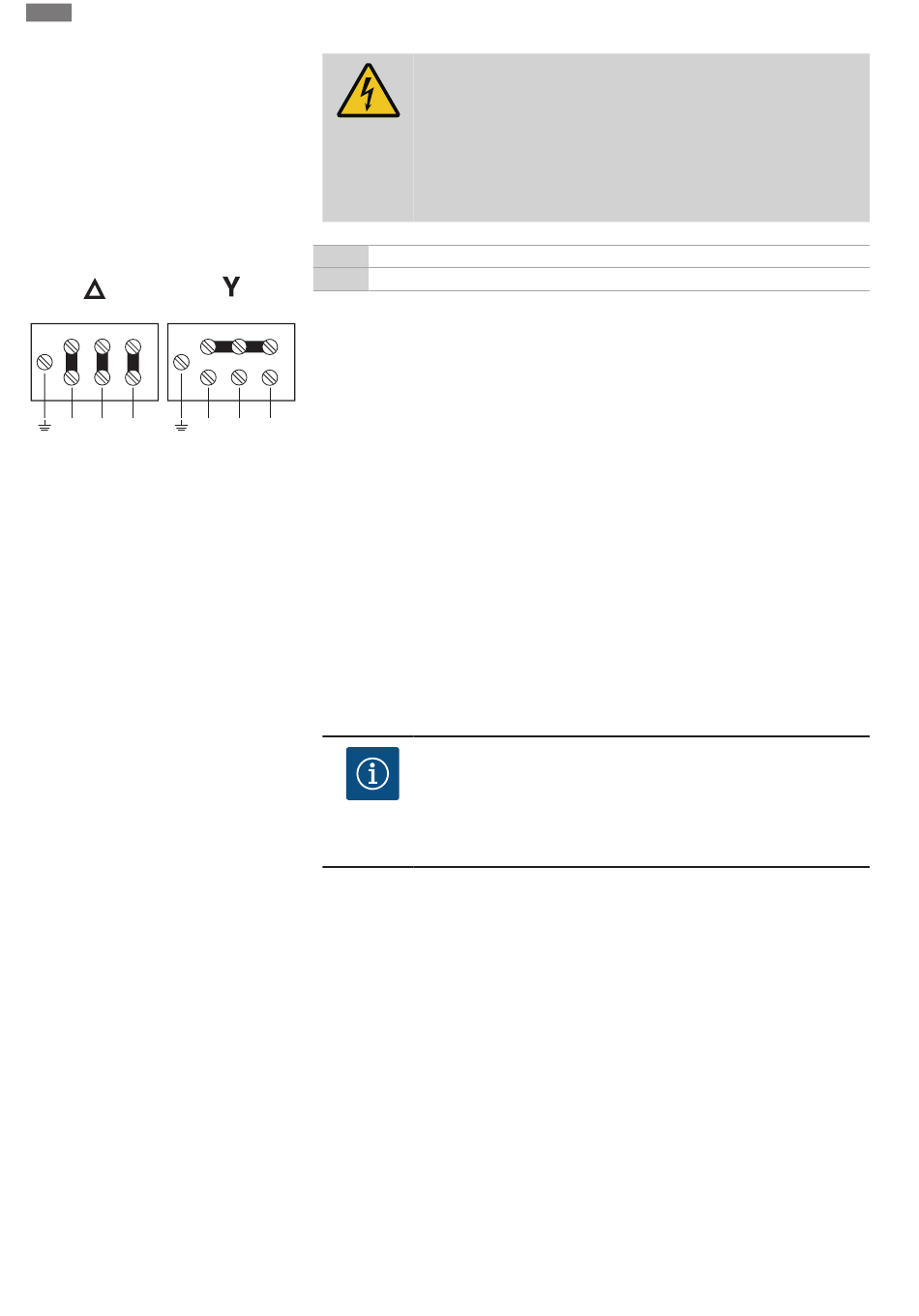

Fig. 4: Motoraansluiting
6.3.3
Instellingen voor de motorbeveili-
gingsschakelaar
7
Inbedrijfname
7.1
Personeelskwalificaties
7.2
Verantwoordelijkheden van de ge-
bruiker
7.3
Onderzoek de draairichting
12
Δ
Υ
✓
Bewakingsinrichtingen geïnstalleerd.
Z
X
Y
✓
Aardleiding geïnstalleerd.
✓
Netaansluiting met een rechtsdraaiend draaiveld.
✓
Aansluitkabel ter plaatse geleverd. Kabeltype en kabeldoorsnede zijn afhankelijk van de
U
V
W
kabellengte en het type installatie.
1.
Onderzoek het draaiveld met een draaiveldtester. Gebruik de pomp niet bij een links-
L1
L2
L3
draaiend draaiveld.
2.
Open de klemmenkast.
3.
Steek de aansluitkabel door de kabelinvoer in de klemmenkast. De kabelinvoer moet
IP55 zijn.
4.
Sluit de aansluitkabel aan op de klemmen.
5.
Sluit de klemmenkast.
▶
De pomp is aangesloten.
Stel de motorbeveiliging in afhankelijk van het geselecteerde inschakeltype.
Directe inschakeling
•
Stel bij volledige belasting de motorbeveiligingsschakelaar in op de nominale stroom
(zie typeplaatje).
•
Bij deellast wordt aanbevolen om de motorbeveiligingsschakelaar 5 % boven de geme-
ten stroom op het werkpunt in te stellen.
•
Bediening/aansturing: Het personeel weet hoe het systeem werkt.
•
Lever deze voorschriften aan in de taal die het personeel kan lezen en begrijpt.
•
Zorg ervoor dat het personeel getraind is om de geplande taken uit te voeren.
•
Controleer of alle veiligheidsvoorzieningen en noodstops aan de systeemzijde actief zijn
en correct werken.
•
Controleer of de pomp geschikt is voor de gegeven bedrijfsomstandigheden.
•
Meet het geluidsniveau onder bedrijfsomstandigheden. Draag gehoorbescherming bij
een geluidsniveau van 85 dB(A) of hoger. Markeer het werkgebied.
Voor een juiste draairichting moet u ervoor zorgen dat de netaansluiting een rechtsdraaiend
draaiveld heeft. De pomp is niet ontworpen om te werken op een linksdraaiend draaiveld.
Gebruik een draaiveldtester om het draaiveld van de netaansluiting te onderzoeken. Ver-
wissel indien nodig twee fasen op de netaansluiting.
GEVAAR
Risico op dodelijk letsel door elektrische schok!
Onjuist gedrag tijdens werkzaamheden in verband met de elektriciteit
leidt tot dodelijk letsel door elektrische schok.
• Laat het elektrische werk alleen uitvoeren door een gekwalificeerde
elektricien.
• Houd u aan de lokale voorschriften.
Motoraansluiting: deltaontwerp
Motoraansluiting: sterontwerp
LET OP
Automatisch inschakelen na stroomuitval
Een schakelkast regelde het product. Afhankelijk van de toepassing
wordt het product automatisch in- en uitgeschakeld.
Het product kan automatisch starten na stroomuitval.
Inbouw- en bedieningsvoorschriften • Wilo-Drain LPC • Ed.02/2025-01
