Elektrische aansluiting

 10

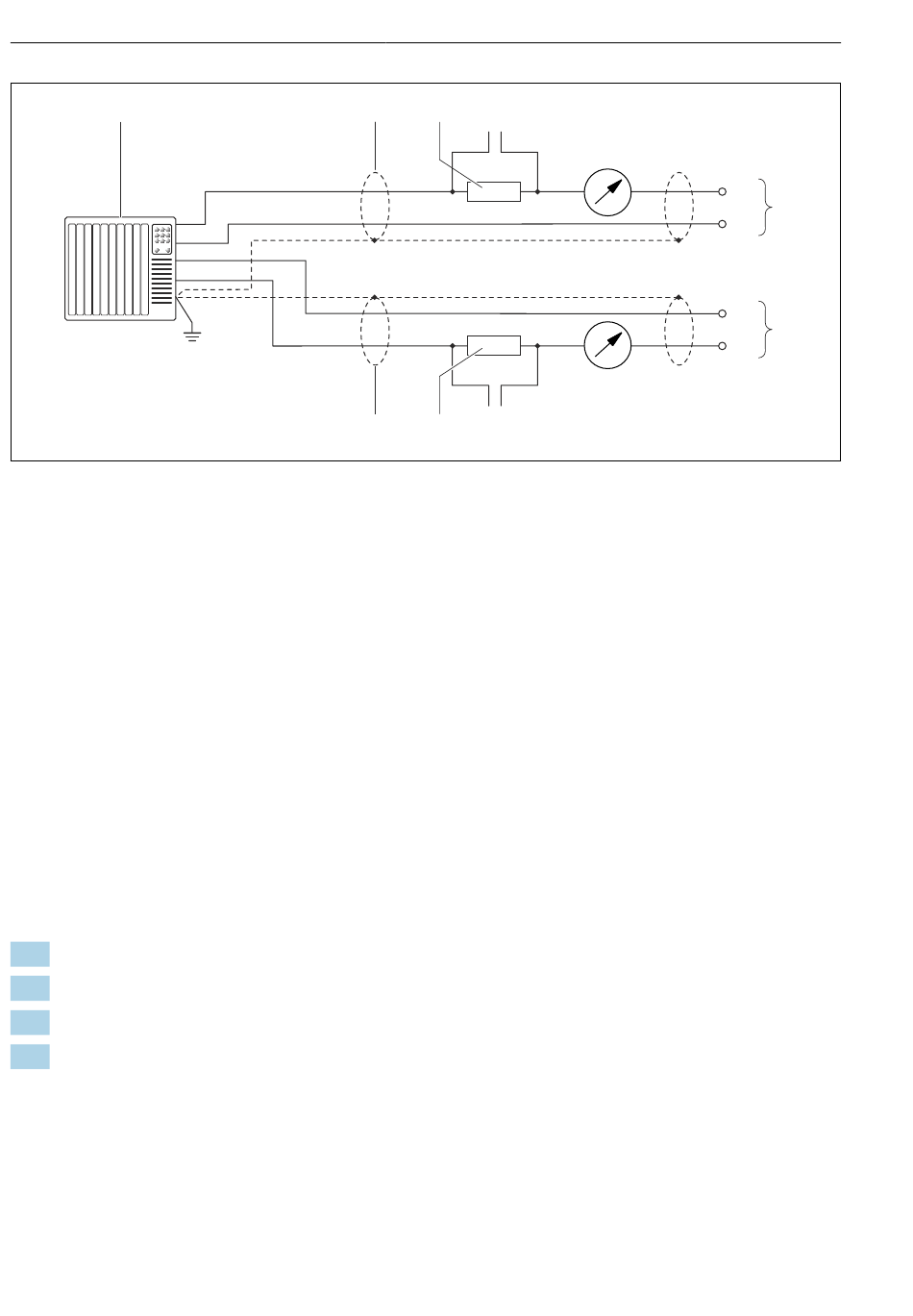

Aansluitvoorbeeld voor HART-ingang (master-modus) via stroomuitgang (actief)

Automatiseringssysteem met stroomingang (bijv. PLC).

Voorwaarde: automatiseringssysteem met HART versie 6, HART commando' s 113 en 114 kunnen

worden verwerkt.

Kabelafscherming voorzien aan één uiteinde. Houd de kabelspecificaties aan

Weerstand voor HART-communicatie (≥ 250 Ω): let op de maximale belasting

Aansluiting van HART-bedieningsapparaten

Analoge display-eenheid

Transmitter

Sensor voor extern gemeten variabele

5.5

Waarborgen beschermingsklasse

Het meetinstrument voldoet aan alle voorschriften voor de beschermingsklasse IP66/67, type

4 behuizing .

Om de beschermingsklasse IP66/67, type 4 behuizing te waarborgen, moeten de volgende

handelingen worden uitgevoerd na de elektrische aansluiting:

Controleer of de afdichtingen van de behuizing schoon zijn en correct zijn geplaatst.

Droog, reinig of vervang de afdichtingen indien nodig.

Zet alle behuizingsschroeven en schroefdeksels vast.

Zet de kabelwartels stevig vast.

Proline 100 HART

4...20 mA

Endress+Hauser

A0019830
