166 | Ελληνικά
Λειτουργία
Βγάζετε το φις από την πρίζα πριν από οποιαδήποτε ερ-
γασία στο ηλεκτρικό εργαλείο.
Θέση εργασίας και μεταφοράς του πριονόδισκου
Θέση μεταφοράς
– Γυρίστε τη μανιβέλα 18 με φορά αντίθετη της ωρολογιακής
μέχρι ο προφυλακτήρας 3 να ακουμπήσει επάνω στο τραπέζι
σέγας 7.
Θέση εργασίας
– Γυρίστε τη μανιβέλα 18 με φορά ωρολογιακή μέχρι τα δό-
ντια του πριονόδισκου 28 να βρεθούν πάνω από το υπό κα-
τεργασία τεμάχιο.
Μεγέθυνση του τραπεζιού σέγας
Το ελεύθερο άκρο μακριών υπό κατεργασία τεμαχίων πρέπει να
ακουμπάει κάπου ή να υποστηρίζεται κατάλληλα.
Η επέκταση τραπεζιού 27 χρησιμεύει στην διεύρυνση ή την επι-
μήκυνση του τραπεζιού σέγας 7. Μπορεί να συναρμολογηθεί
στο δεξιό, το αριστερό ή το πίσω μέρος του τραπεζιού σέγας.
(βλέπε «Συναρμολόγηση της επέκτασης τραπεζιού»,
σελίδα 164)
Συμπληρωματικά μπορείτε να ακουμπήσετε και να υποστηρίξε-
τε το υπό κατεργασία τεμάχιο π.χ. επάνω στο/με το στήριγμα κυ-
λίνδρων PTA 1000 της Bosch (βλέπε εικόνα K). Οι κύλινδροι
συμβάλλουν στην ανάλογη κινητικότητα του υπό κατεργασία τε-
μαχίου.
Ρύθμιση οριζόντιας γωνίας φαλτσοτομής
(Οδηγός γενικής χρήσης)
Η οριζόντια γωνία φαλτσοτομής μπορεί να ρυθμιστεί εντός μιας
περιοχής από 90° (στην αριστερή πλευρά) έως 90° (στη δεξιά
πλευρά).
Ρύθμιση των οριζόντιων στάνταρ γωνιών φαλτσοτομής
(βλέπε εικόνα L1)
Για τη γρήγορη και την ακριβή ρύθμιση γωνιών φαλτσοτομής
που χρησιμοποιούνται συχνά ο οδηγός γενικής χρήσης ασφαλί-
ζει στις εξής στάνταρ γωνίες:
αριστερά
90° 75°
67,5° 60° 45°
0°
15°
22,5° 30° 45°
– Λύστε τη βίδα με μοχλό 33, σε περίπτωση που αυτή είναι
σφιγμένη.
– Γυρίστε τον οδηγό γωνιών 35 μέχρι να ασφαλίσει η επιθυμη-
τή γωνία.
– Σφίξτε πάλι τη βίδα με μοχλό 33.
1 609 92A 0VR | (6.11.14)
Ρύθμιση οποιασδήποτε οριζόντιας γωνίας φαλτσοτομής
(βλέπε εικόνα L2)
– Λύστε τη βίδα με μοχλό 33, σε περίπτωση που αυτή είναι
σφιγμένη.
– Πατήστε το μοχλό 32 προς τα εμπρός, όπως δείχνει το βέλος,
και γυρίστε τον οδηγό γωνιών 35 μέχρι ο σημάδι επάνω στη
ράγα οδήγησης 31 να δείξει επάνω στην κλίμακα τη επιθυ-
μητή γωνία φαλτσοτομής.
– Σφίξτε πάλι τη βίδα με μοχλό 33.
Ρύθμιση κάθετης γωνίας φαλτσοτομής
(Πριονόδισκος)
Ρύθμιση γωνίας στην περιοχή γωνιών φαλτσοτομής από
0° έως 45°
Εντός μιας περιοχής από 0° έως 45° μπορείτε να ρυθμίσετε άνε-
τα μια οποιαδήποτε κάθετη γωνία φαλτσοτομής.
– Χαλαρώστε λίγο τη λαβή μανδάλωσης 22 γυρίζοντάς την με
φορά αντίθετη της ωρολογιακής.
– Ρυθμίστε τη στάνταρ περιοχή γωνιών φαλτσοτομής (ωθήστε
το μοχλό 26 προς τα αριστερά).
– Γυρίστε την περιστρεφόμενη λαβή 20 μέχρι ο δείκτης γωνίας
21 να δείξει στην κλίμακα 19 την επιθυμητή γωνία.
– Σφίξτε πάλι καλά τη λαβή μανδάλωσης 22.
Ρύθμιση της επεκταμένης περιοχής γωνιών φαλτσοτομής
από –1,5° έως +46,5°
Για τη διεξαγωγή υποκοπών μπορείτε να ρυθμίσετε τη συμπλη-
ρωματική περιοχή κάθετων γωνιών φαλτσοτομής ±1,5°. Έτσι
αποφεύγεται η δημιουργία σχισμών όταν συναρμόζετε δυο υπό
κατεργασία τεμάχια κομμένα με φαλτσοτομή.

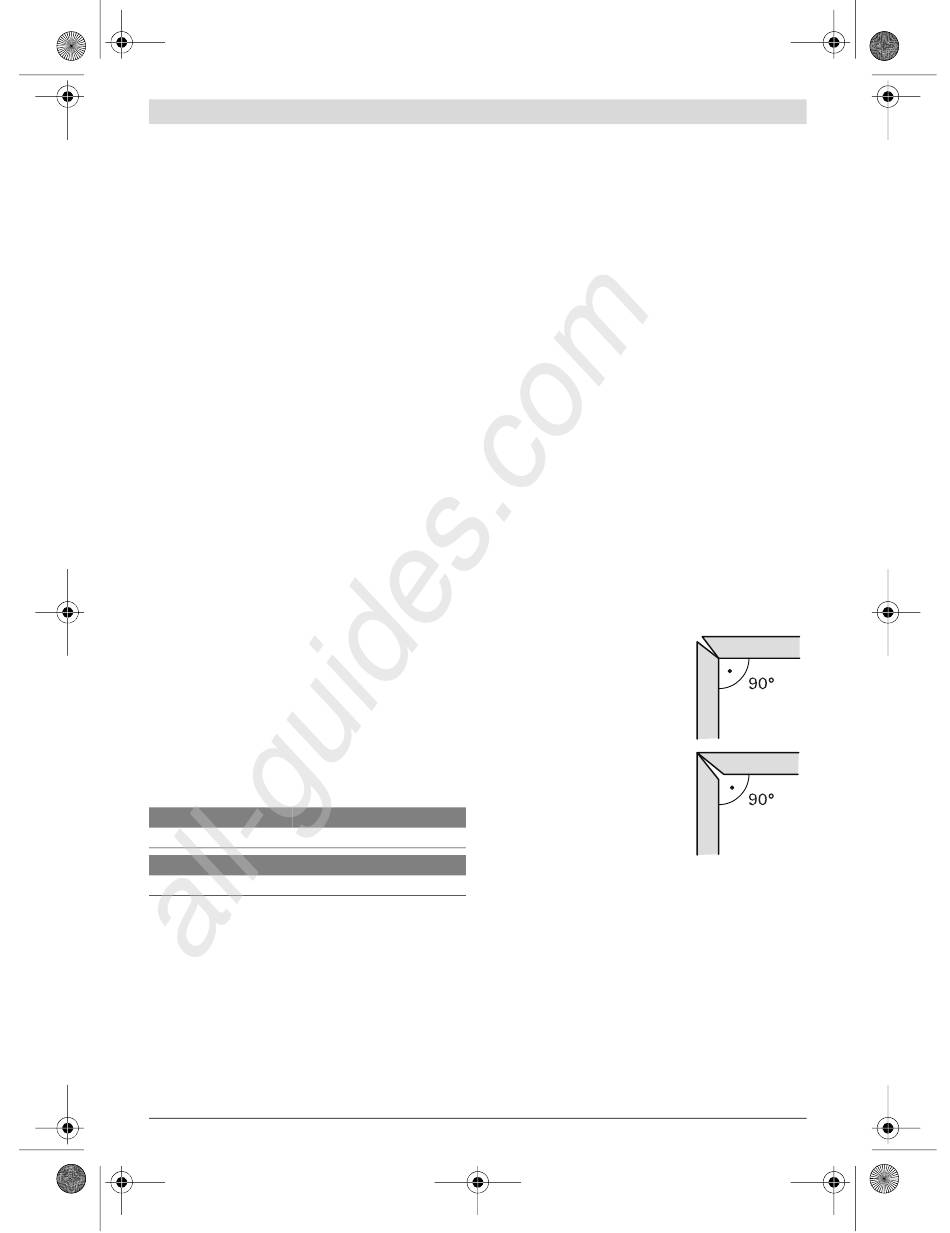

με φαλτσοτομή κομμένα υπό κατεργα-
σία τεμάχια χωρίς υποκοπή
με φαλτσοτομή κομμένα υπό κατεργα-
σία τεμάχια με υποκοπή
30° 22,5° 15° 0°
δεξιά
– Χαλαρώστε λίγο τη λαβή μανδάλωσης 22 γυρίζοντάς την με
60° 67,5° 75° 90°
φορά αντίθετη της ωρολογιακής.
– Γυρίστε ελαφρά με φορά αντίθετη της ωρολογιακής την πε-
ριστρεφόμενη λαβή 20 ξεκινώντας από τη θέση 0°.
– Ρυθμίστε την επεκταμένη περιοχή γωνιών φαλτσοτομης
(ωθήστε το μοχλό 26 προς τα δεξιά).
– Γυρίστε την περιστρεφόμενη λαβή 20 μέχρι ο δείκτης γωνίας
21 να δείξει στην κλίμακα 19 την επιθυμητή γωνία.
– Σφίξτε πάλι καλά τη λαβή μανδάλωσης 22.
