300 | Български
– Монтирайте лазерния модул 41 и предпазния кожух 3
отново към разтварящия клин 4. (вижте «Монтиране на
лазерния модул и предпазния кожух», страница 297)
– Уверете се, че лазерният лъч показва точно мястото на
линията на среза (вижте «Настройване на лазера»,
страница 297).
Вследствие на монтажа на лазерния модул 41 и на
предпазния кожух 3 лазерният лъч може да се отмести.
Работа с електроинструмента
Преди извършване на каквито и да е дейности по
електроинструмента изключвайте щепсела от за-
хранващата мрежа.
Позиция за транспортиране и работна позиция
на циркуляра
Позиция за транспортиране
– Завъртете ръкохватката 18 обратно на часовниковата
стрелка, докато предпазният кожух 3 легне върху ра-
ботния плот 7.
Работна позиция
– Завъртете колянната ръкохватка 18 по посока на часов-
никовата стрелка, докато зъбите на циркулярния диск
28 застанат непосредствено над детайла.
Увеличаване на работния плот
Дълги детайли трябва да бъдат подпирани в свободния им
край.
Увеличителната опора за работния плот 27 служи за раз-
ширяване или удължаване на работния плот 7. Съответно
тя може да бъде монтирана отляво, отдясно или отзад на
работния плот. (вижте «Монтиране на увеличителната опо-
ра за работния плот», страница 298)
В допълнение бихте могли да подпрете детайла в свобод-
ния му край напр. с ролковия подпорен стенд PTA 1000 на
Бош (вижте фигура K). При това ролките осигуряват леко-
то придвижване на разрязвания детайл.
Настройване на ъгъл на среза в хоризонтална
равнина (Универсална опора)
Ъгълът на среза в хоризонтална равнина може да бъде на-
строен в диапазона от 90° (наляво) до 90° (надясно).
Настройване на ъгъла на скосяване в хоризонтална
равнина (вижте фигура L1)
За бързото и прецизно настройване на често използвани
ъгли на скосяване универсалната опора се фиксира с пре-
щракване в следните стандартни ъгли:
наляво
90° 75°
67,5° 60° 45°
0°
15°
22,5° 30° 45°
– Освободете винта с крилчата глава 33, ако е затегнат.
– Завъртете ъгловата опора 35, докато попадне с пре-
щракване в желаната позиция.
– Отново затегнете винта с крилчата глава 33.
1 609 92A 0VR | (6.11.14)
Настройване на произволен ъгъл на скосяване в хори-
зонтална равнина (вижте фигура L2)
– Освободете винта с крилчата глава 33, ако е затегнат.
– Натиснете лоста 32 в посоката, указана със стрелка на-
пред и завъртете ъгловата опора 35, докато маркиров-
ката на направляващата шина 31 покаже желания ъгъл
на скосяване на скалата.
– Отново затегнете винта с крилчата глава 33.
Настройване на наклона на среза във
вертикална равнина (циркуляр)
Настройване на диапазон на ъгъла на наклона 0° до 45°
Стандартно ъгълът на наклона във вертикална равнина мо-
же да бъде настроен произволно в диапазона от 0° до 45°.
– Развийте леко застопоряващата ръкохватка 22 като я
въртите обратно на часовниковата стрелка.
– Настройте стандартния ъгъл на наклона (преместете ло-
ста 26 наляво).
– Завъртете ръкохватката 20, докато стрелката 21 пока-
же желания наклон на скалата 19.
– Отново затегнете ръкохватката 22.
Настройване на разширен диапазон на наклона –1,5°
до +46,5°
Можете да настроите допълнителен диапазон на наклона
във вертикална равнина от ±1,5° за изработването на
подрези. Това служи за избягване на образуването на ме-
ждини при сглобяване на детайли, отрязани под наклон.

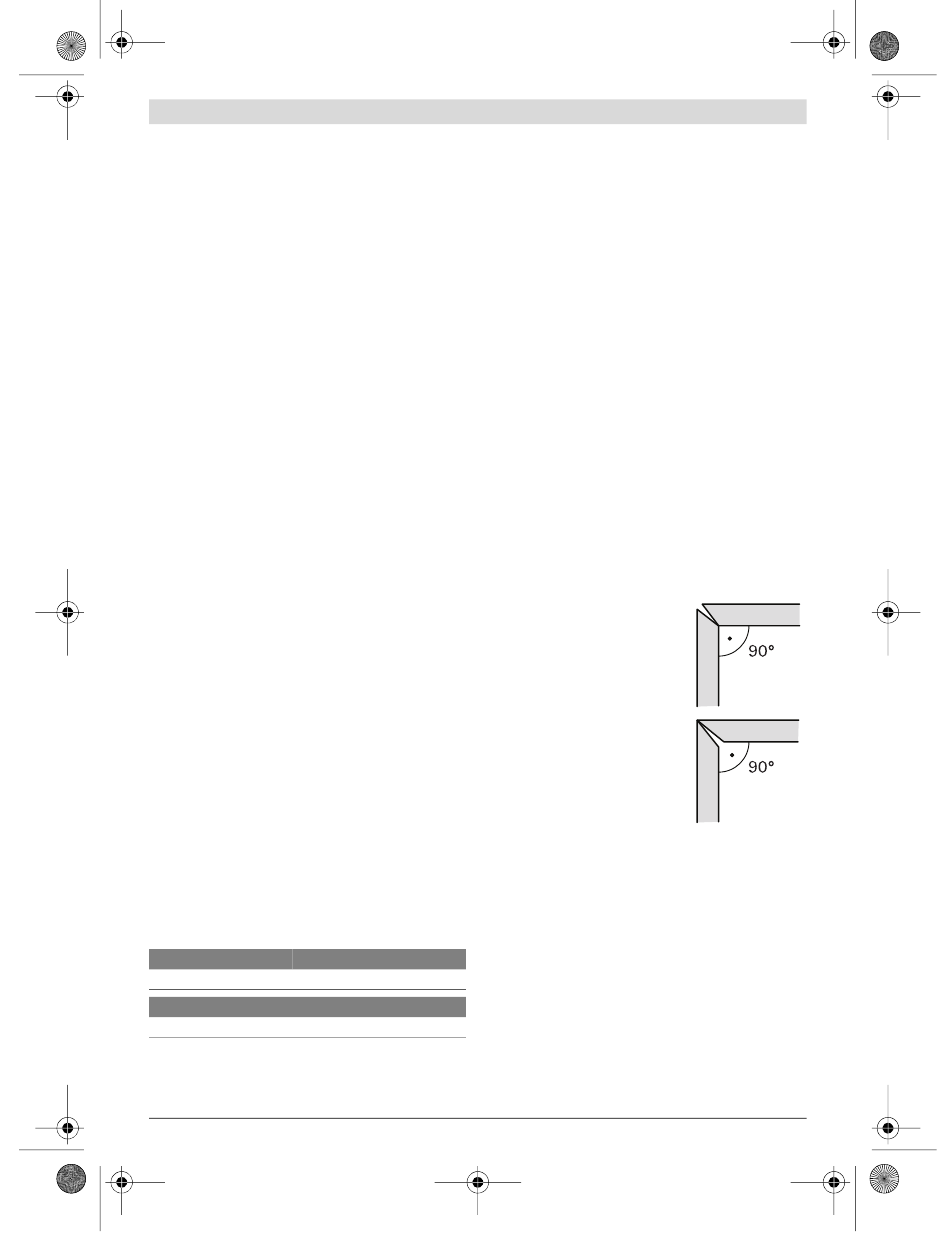

детайли, отрязани под наклон без
подрез
детайли, отрязани под наклон с
подрез
– Развийте леко застопоряващата ръкохватка 22 като я
въртите обратно на часовниковата стрелка.
– Завъртете ръкохватката 20 леко обратно на часовнико-
вата стрелка и я извадете от позиция 0°.
– Настройте разширения диапазон на наклона на среза
(преместете лоста 26 надясно).
– Завъртете ръкохватката 20, докато стрелката 21 пока-
же желания наклон на скалата 19.
– Отново затегнете ръкохватката 22.
30° 22,5° 15° 0°
надясно
60° 67,5° 75° 90°
