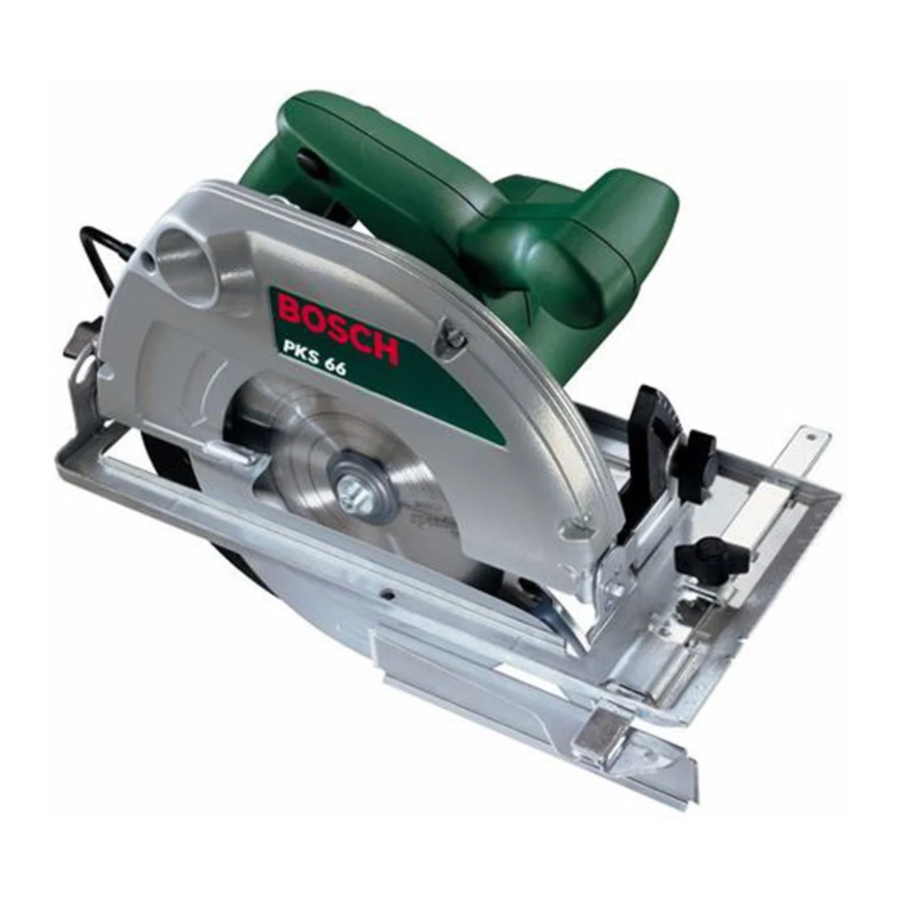

Bosch PKS 66 Handleiding

Algemene veiligheidswaarschuwingen voor elektrisch gereedschap

Lees alle veiligheidswaarschuwingen en alle instructies. Het niet opvolgen van de waarschuwingen en instructies kan leiden tot elektrische schok, brand en/of ernstig letsel.
Bewaar alle waarschuwingen en instructies voor toekomstig gebruik.
De term "elektrisch gereedschap" in de waarschuwingen verwijst naar uw elektrisch gereedschap met snoer (met snoer) of elektrisch gereedschap op batterijen (draadloos).

1. Veiligheid van het werkgebied
   1. Houd het werkgebied schoon en goed verlicht. Rommelige of donkere gebieden nodigen uit tot ongevallen.
   2. Gebruik elektrisch gereedschap niet in een explosieve omgeving, bijvoorbeeld in de buurt van ontvlambare vloeistoffen, gassen of stof. Elektrisch gereedschap veroorzaakt vonken die het stof of de dampen kunnen ontsteken.
   3. Houd kinderen en omstanders uit de buurt tijdens het gebruik van elektrisch gereedschap. Afleiding kan ertoe leiden dat u de controle verliest.
2. Elektrische veiligheid
   1. Stekkers van elektrisch gereedschap moeten overeenkomen met het stopcontact. Wijzig de stekker nooit op enigerlei wijze. Gebruik geen adapterstekkers bij geaarde elektrische gereedschappen. Ongewijzigde stekkers en passende stopcontacten verminderen het risico op elektrische schokken.
   2. Vermijd lichamelijk contact met geaarde oppervlakken, zoals leidingen, radiatoren, fornuizen en koelkasten. Er is een verhoogd risico op elektrische schokken als uw lichaam geaard is.
   3. Stel elektrisch gereedschap niet bloot aan regen of natte omstandigheden. Water dat een elektrisch gereedschap binnendringt, verhoogt het risico op elektrische schokken.
   4. Maak geen misbruik van het snoer. Gebruik het snoer nooit om het elektrisch gereedschap te dragen, eraan te trekken of om de stekker uit het stopcontact te halen. Houd het snoer uit de buurt van hitte, olie, scherpe randen en bewegende onderdelen. Beschadigde of verwarde snoeren verhogen het risico op elektrische schokken.
   5. Als u elektrisch gereedschap buitenshuis gebruikt, gebruik dan een verlengsnoer dat geschikt is voor buitengebruik. Het gebruik van een snoer dat geschikt is voor buitengebruik, vermindert het risico op elektrische schokken.
   6. Als het gebruik van elektrisch gereedschap op een vochtige locatie onvermijdelijk is, gebruik dan een aardlekschakelaar (RCD) beveiligde voeding. Het gebruik van een aardlekschakelaar vermindert het risico op elektrische schokken.
3. Persoonlijke veiligheid
   1. Blijf alert, let op wat u doet en gebruik uw gezond verstand bij het bedienen van elektrisch gereedschap. Gebruik geen elektrisch gereedschap als u moe bent of onder invloed bent van drugs, alcohol of medicatie. Een moment van onoplettendheid tijdens het gebruik van elektrisch gereedschap kan leiden tot ernstig persoonlijk letsel.
   2. Gebruik persoonlijke beschermingsmiddelen. Draag altijd een veiligheidsbril. Beschermende uitrusting zoals een stofmasker, antislip veiligheidsschoenen, een harde hoed of gehoorbescherming die voor de juiste omstandigheden wordt gebruikt, zal persoonlijk letsel verminderen.
   3. Voorkom onbedoeld starten. Zorg ervoor dat de schakelaar in de uit-stand staat voordat u verbinding maakt met de stroombron en/of het batterijpakket, het gereedschap oppakt of draagt. Het dragen van elektrisch gereedschap met uw vinger op de schakelaar of het inschakelen van elektrisch gereedschap met de schakelaar aan, nodigt uit tot ongevallen.
   4. Verwijder een verstelsleutel of moersleutel voordat u het elektrisch gereedschap inschakelt. Een moersleutel of een sleutel die aan een draaiend onderdeel van het elektrisch gereedschap is bevestigd, kan leiden tot persoonlijk letsel.
   5. Reik niet te ver. Zorg te allen tijde voor een goede basis en evenwicht. Dit zorgt voor een betere controle over het elektrisch gereedschap in onverwachte situaties.
   6. Kleed u goed. Draag geen losse kleding of sieraden. Houd uw haar, kleding en handschoenen uit de buurt van bewegende onderdelen.
      Losse kleding, sieraden of lang haar kunnen in bewegende onderdelen blijven haken.
   7. Als er apparaten zijn voorzien voor de aansluiting van stofafzuig- en opvangvoorzieningen, zorg er dan voor dat deze zijn aangesloten en correct worden gebruikt. Het gebruik van stofafzuiging kan stofgerelateerde risico's verminderen.
4. Gebruik en onderhoud van elektrisch gereedschap
   1. Forceer het elektrisch gereedschap niet. Gebruik het juiste elektrisch gereedschap voor uw toepassing. Het juiste elektrische gereedschap zal het werk beter en veiliger doen met de snelheid waarvoor het is ontworpen.
   2. Gebruik het elektrisch gereedschap niet als de schakelaar het niet in- en uitschakelt. Elk elektrisch gereedschap dat niet met de schakelaar kan worden bediend, is gevaarlijk en moet worden gerepareerd.
   3. Haal de stekker uit het stopcontact en/of het batterijpakket uit het elektrisch gereedschap voordat u aanpassingen maakt, accessoires verwisselt of elektrisch gereedschap opbergt. Dergelijke preventieve veiligheidsmaatregelen verminderen het risico op het per ongeluk starten van het elektrisch gereedschap.
   4. Bewaar ongebruikt elektrisch gereedschap buiten het bereik van kinderen en laat personen die niet bekend zijn met het elektrisch gereedschap of deze instructies het elektrisch gereedschap niet bedienen. Elektrisch gereedschap is gevaarlijk in handen van ongetrainde gebruikers.
   5. Onderhoud elektrisch gereedschap. Controleer op verkeerde uitlijning of vastlopen van bewegende onderdelen, breuk van onderdelen en andere omstandigheden die de werking van het elektrisch gereedschap kunnen beïnvloeden. Laat het elektrisch gereedschap repareren als het beschadigd is voordat u het gebruikt. Veel ongevallen worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
   6. Houd snijgereedschap scherp en schoon. Goed onderhouden snijgereedschap met scherpe snijkanten is minder snel vast te lopen en is gemakkelijker te bedienen.
   7. Gebruik het elektrisch gereedschap, de accessoires en de gereedschapsbits enz. in overeenstemming met deze instructies, rekening houdend met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van het elektrisch gereedschap voor andere dan de beoogde werkzaamheden kan leiden tot een gevaarlijke situatie.
5. Onderhoud
   1. Laat uw elektrisch gereedschap onderhouden door een gekwalificeerd reparateur die uitsluitend identieke vervangingsonderdelen gebruikt. Dit zorgt ervoor dat de veiligheid van het elektrisch gereedschap wordt gehandhaafd.

Machinespecifieke veiligheidswaarschuwingen

f
Houd uw handen uit de buurt van het zaaggebied en het zaagblad. Houd uw andere hand op de extra handgreep of de motorbehuizing. Als beide handen de zaag vasthouden, kunnen ze niet door het zaagblad worden geraakt.

• Reik niet onder het werkstuk door. De beschermkap kan u niet beschermen tegen het zaagblad onder het werkstuk.
• Pas de zaagdiepte aan de dikte van het werkstuk aan. Er mag minder dan een volledige tand van de zaagbladvertanding onder het werkstuk zichtbaar zijn.
• Houd het werkstuk dat u zaagt nooit in uw handen of over uw been. Zet het werkstuk vast op een stabiel platform. Het is belangrijk om het werkstuk goed te ondersteunen om blootstelling van het lichaam, het vastklemmen van het zaagblad of verlies van controle te minimaliseren.
• Houd het elektrisch gereedschap alleen vast aan de geïsoleerde grijpvlakken wanneer u een bewerking uitvoert waarbij het snijgereedschap in contact kan komen met verborgen bedrading of het eigen snoer. Contact met een "stroomvoerende" draad zal er ook voor zorgen dat blootliggende metalen delen van het elektrisch gereedschap "stroomvoerend" worden en de bediener een schok geven.
• Gebruik bij het schulpen altijd een spouwmes of rechte kantgeleider. Dit verbetert de nauwkeurigheid van de zaagsnede en verkleint de kans op het vastklemmen van het zaagblad.
• Gebruik altijd zaagbladen met de juiste maat en vorm (diamant versus rond) van de asgaten. Zaagbladen die niet overeenkomen met de bevestigingsmaterialen van de zaag zullen excentrisch draaien, wat verlies van controle veroorzaakt.
• Gebruik nooit beschadigde of onjuiste zaagbladringen of bouten. De zaagbladringen en bouten zijn speciaal ontworpen voor uw zaag, voor optimale prestaties en veiligheid tijdens het gebruik.
• Oorzaken van en maatregelen van de bediener ter voorkoming van terugslag: – Terugslag is een plotselinge reactie op een afgekneld, vastgeklemd of verkeerd uitgelijnd zaagblad, waardoor een ongecontroleerde zaag omhoog en uit het werkstuk naar de bediener wordt getild.
  • Wanneer het zaagblad wordt afgekneld of stevig wordt vastgeklemd doordat de zaagsnede dichtklapt, slaat het zaagblad vast en drijft de motorreactie de eenheid snel terug naar de bediener.
  • Als het zaagblad in de zaagsnede verdraaid of verkeerd uitgelijnd raakt, kunnen de tanden aan de achterrand van het zaagblad in het bovenoppervlak van het hout graven, waardoor het zaagblad uit de zaagsnede klimt en terugspringt naar de bediener. Terugslag is het gevolg van misbruik van de zaag en/of onjuiste bedieningsprocedures of -omstandigheden en kan worden vermeden door de juiste voorzorgsmaatregelen te nemen, zoals hieronder wordt beschreven.
• Houd de zaag stevig vast met beide handen en positioneer uw armen om terugslagkrachten te weerstaan. Plaats uw lichaam aan weerszijden van het zaagblad, maar niet in lijn met het zaagblad. Terugslag kan ervoor zorgen dat de zaag naar achteren springt, maar terugslagkrachten kunnen door de bediener worden beheerst als de juiste voorzorgsmaatregelen worden genomen.
• Wanneer het zaagblad vastklemt, of wanneer u om welke reden dan ook een zaagsnede onderbreekt, laat u de schakelaar los en houdt u de zaag onbeweeglijk in het materiaal totdat het zaagblad volledig tot stilstand is gekomen. Probeer nooit de zaag uit het werkstuk te verwijderen of de zaag naar achteren te trekken terwijl het zaagblad in beweging is, anders kan er terugslag optreden. Onderzoek en neem corrigerende maatregelen om de oorzaak van het vastklemmen van het zaagblad weg te nemen.
• Wanneer u een zaag in het werkstuk opnieuw start, centreert u het zaagblad in de zaagsnede en controleert u of de zaagtanden niet in het materiaal grijpen. Als het zaagblad vastklemt, kan het omhoog kruipen of terugkaatsen van het werkstuk wanneer de zaag opnieuw wordt gestart.
• Ondersteun grote panelen om het risico op het vastklemmen van het zaagblad en terugslag te minimaliseren. Grote panelen hebben de neiging om door hun eigen gewicht door te zakken. Steunen moeten onder het paneel worden geplaatst aan beide zijden, in de buurt van de zaaglijn en in de buurt van de rand van het paneel.
• fGebruik geen botte of beschadigde zaagbladen. Onscherpe of onjuist ingestelde zaagbladen produceren een smalle zaagsnede, wat overmatige wrijving, het vastklemmen van het zaagblad en terugslag veroorzaakt.
• Vergrendelingshendels voor het aanpassen van de zaagdiepte en afschuining moeten vast en stevig zijn voordat u gaat zagen. Als de zaagbladafstelling tijdens het zagen verschuift, kan dit leiden tot vastklemmen en terugslag.
• Wees extra voorzichtig bij het maken van een "invalzaagsnede" in bestaande muren of andere blinde gebieden. Het uitstekende zaagblad kan objecten doorsnijden die terugslag kunnen veroorzaken.
• Controleer voor elk gebruik of de onderste beschermkap goed sluit. Gebruik de zaag niet als de onderste beschermkap niet vrij kan bewegen en niet direct sluit. Klem of bind de onderste beschermkap nooit in de open positie vast. Als de zaag per ongeluk valt, kan de onderste beschermkap verbogen zijn. Til de onderste beschermkap op met de intrekhendel en zorg ervoor dat deze vrij beweegt en het zaagblad of andere onderdelen niet raakt, in alle hoeken en zaagdiepten.
• Controleer de werking van de veer van de onderste beschermkap. Als de beschermkap en de veer niet goed werken, moeten ze voor gebruik worden gerepareerd. De onderste beschermkap kan traag werken als gevolg van beschadigde onderdelen, gomachtige afzettingen of een ophoping van vuil.
• De onderste beschermkap mag alleen handmatig worden ingetrokken voor speciale zaagsneden, zoals "invalzaagsneden" en "samengestelde zaagsneden". Til de onderste beschermkap op door aan de intrekhendel te trekken en zodra het zaagblad het materiaal binnengaat, moet de onderste beschermkap worden losgelaten. Voor alle andere zaagwerkzaamheden moet de onderste beschermkap automatisch werken.
• Let er altijd op dat de onderste beschermkap het zaagblad bedekt voordat u de zaag op de werkbank of vloer plaatst. Een onbeschermd, uitrollend zaagblad zorgt ervoor dat de zaag achteruit loopt en alles doorsnijdt wat zich in de weg bevindt. Houd rekening met de tijd die het duurt voordat het zaagblad stopt nadat de schakelaar is losgelaten.
• Reik niet met uw handen in de stofuitwerper van de zaag. Ze kunnen gewond raken door draaiende onderdelen.
• Werk niet boven uw hoofd met de zaag. Op deze manier heeft u onvoldoende controle over het elektrisch gereedschap.
• Gebruik geschikte detectoren om te bepalen of er leidingen in het werkgebied verborgen liggen, of neem contact op met het plaatselijke nutsbedrijf voor hulp. Contact met elektriciteitsleidingen kan leiden tot brand en elektrische schokken. Beschadiging van een gasleiding kan leiden tot een explosie. Het binnendringen van een waterleiding veroorzaakt materiële schade of kan een elektrische schok veroorzaken.
• Gebruik het elektrisch gereedschap niet stationair. Het is niet ontworpen voor gebruik met een zaagtafel.
• Gebruik geen HSS-zaagbladen (high speed steel). Dergelijke zaagbladen kunnen gemakkelijk breken.
• Zaag geen ferrometalen. Roodgloeiende spanen kunnen de stofafzuiging doen ontbranden.
• Houd de machine tijdens het werken altijd stevig met beide handen vast en zorg voor een veilige stand. Het elektrisch gereedschap wordt veiliger geleid met beide handen.
• Zet het werkstuk vast. Een werkstuk dat met spaninrichtingen of in een bankschroef is vastgeklemd, wordt veiliger vastgehouden dan met de hand.
• Wacht altijd tot de machine volledig tot stilstand is gekomen voordat u deze neerlegt. Het gereedschapsinzetstuk kan vastlopen en leiden tot verlies van controle over het elektrisch gereedschap.
• Gebruik de machine nooit met een beschadigde kabel. Raak de beschadigde kabel niet aan en trek de stekker uit het stopcontact als de kabel tijdens het werken beschadigd raakt. Beschadigde kabels verhogen het risico op een elektrische schok.

Functionele beschrijving

Lees alle veiligheidswaarschuwingen en alle voorschriften. Het niet opvolgen van de waarschuwingen en voorschriften kan elektrische schok, brand en/of ernstig letsel tot gevolg hebben.

Beoogd gebruik

De machine is bestemd voor het in de lengte- en dwarsrichting zagen van hout met rechte zaaglijnen en voor verstekzagen in hout terwijl deze stevig op het werkstuk rust. Met geschikte zaagbladen kunnen ook dunwandige non-ferrometalen, b.v. profielen, worden gezaagd.
Het bewerken van ferrometalen is niet toegestaan.

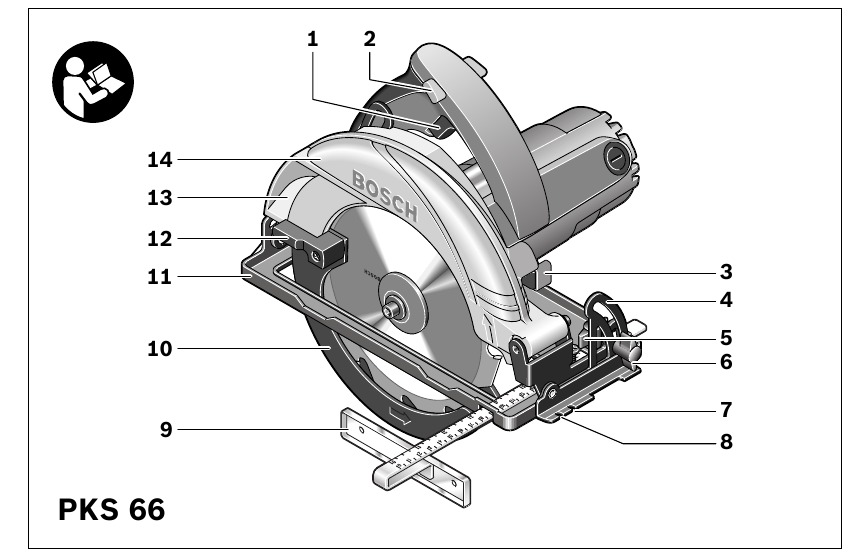

Productkenmerken

De nummering van de productkenmerken verwijst naar de afbeelding van de machine op de grafische pagina.

1. Aan/uit-schakelaar
2. Veiligheidsschakelaar voor aan/uit-schakeling
3. Spindelvergrendelingsknop
4. Schaal voor verstekhoek
5. Vleugelbout voor parallelgeleider
6. Vleugelbout voor vooraf ingestelde schuine hoek
7. Zaagmarkering, 45°
8. Zaagmarkering, 0°
9. Parallelgeleider
10. Intrekbare beschermkap
11. Voetplaat
12. Hefboom voor intrekken beschermkap
13. Zaagseluitwerper
14. Beschermkap
15. Inbussleutel
16. Spanbout met sluitring
17. Spanflens
18. Zaagblad*
19. Montageflens
20. Zaagspindel
21. Afzuigadapter*
22. Bevestigingsschroef voor afzuigadapter*
23. Extra handgreep*
24. Schroef voor extra handgreep*
25. Vleugelbout voor het vooraf instellen van de zaagdiepte
26. Vleugelbout voor vooraf ingestelde schuine hoek
27. Set schroefklemmen*

*De afgebeelde of beschreven accessoires worden niet standaard meegeleverd.

Technische gegevens

Cirkelzaag		PKS 66
Artikelnummer		3 603 B04 X40
Nominaal opgenomen vermogen	W	1000
Nullasttoerental	tpm	4800
Zaagdiepte, max. voor schuine hoek van 0° voor schuine hoek van 45°	mm mm	66 46
Spindelvergrendeling
Afmetingen voetplaat	mm	130 x 260
Zaagbladdiameter, max.	mm	190
Zaagbladdiameter, min.	mm	184
Zaagbladdikte, max.	mm	1.6
Opnameboring	mm	20
Gewicht volgens EPTA-Procedure 01/2003	kg	3.8
Beschermingsklasse		/ II

De vermelde waarden gelden voor nominale spanningen [U] van 230/240 V. Bij lagere spanning en modellen voor bepaalde landen kunnen deze waarden afwijken.
Let op het artikelnummer op het typeplaatje van uw machine. De handelsbenamingen van de afzonderlijke machines kunnen verschillen.

Informatie over geluid/vibratie

Meetwaarden bepaald conform EN 60745.
Het A-gewogen geluidsniveau van het product bedraagt typisch: Geluidsdrukniveau 99 dB(A); Geluidsvermogensniveau 110 dB(A). Onzekerheid K=3 dB.

Draag gehoorbescherming!
Totale vibratiewaarden (vectorsom van drie assen) bepaald conform EN 60745: Vibratie-emissiewaarde a_h<2,5 m/s², onzekerheid K=1,5 m/s².
Het in deze gebruiksaanwijzing vermelde vibratieniveau is gemeten conform een in EN 60745 genormeerde meetmethode en kan worden gebruikt om machines met elkaar te vergelijken. Het is ook geschikt voor een voorlopige inschatting van de vibratiebelasting.
Het aangegeven vibratieniveau vertegenwoordigt de voornaamste toepassingen van de machine. Als de machine echter wordt gebruikt voor andere toepassingen, met afwijkende accessoires of slecht wordt onderhouden, kan het vibratieniveau afwijken. Dit kan de vibratiebelasting gedurende de totale arbeidsperiode aanzienlijk verhogen.
Voor een nauwkeurige schatting van de vibratiebelasting moet ook rekening worden gehouden met de tijd waarin de machine uitgeschakeld is, of waarin de machine weliswaar aanstaat, maar niet daadwerkelijk wordt gebruikt. Dit kan de vibratiebelasting gedurende de totale arbeidsperiode aanzienlijk reduceren.
Leg extra veiligheidsmaatregelen vast ter bescherming van de bediener tegen het effect van vibratie, zoals: onderhoud de machine en de accessoires, houd de handen warm, organiseer het werk.

Montage

Zaagblad monteren/vervangen

• Trek de stekker uit het stopcontact voordat u werkzaamheden aan de machine uitvoert.
• Draag bij het monteren van het zaagblad beschermende handschoenen. Gevaar voor letsel bij het aanraken van het zaagblad.
• Gebruik uitsluitend zaagbladen die overeenkomen met de karakteristieke gegevens die in de gebruiksaanwijzing worden vermeld.
• Gebruik in geen geval slijpschijven als snijgereedschap.

Zaagblad selecteren
Een overzicht van de aanbevolen zaagbladen vindt u aan het einde van deze handleiding.

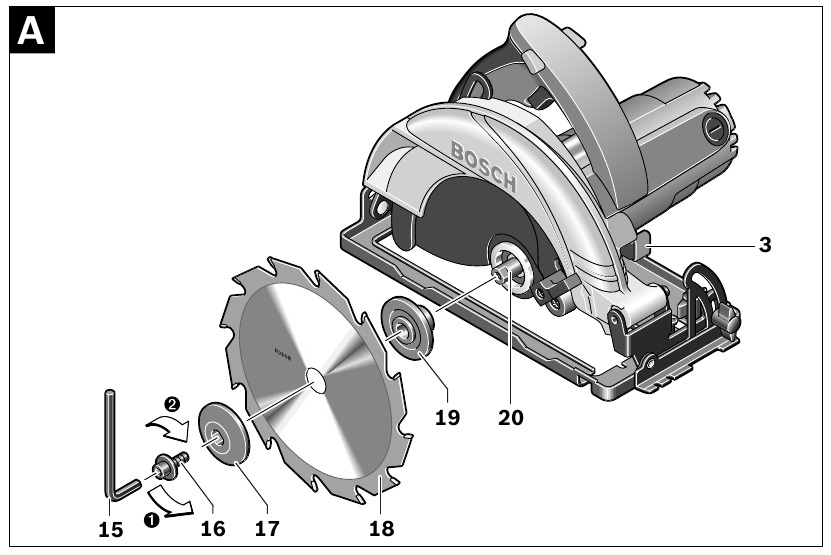

Zaagblad verwijderen (zie afbeelding A)
Voor het verwisselen van het snijgereedschap kunt u de machine het beste op de voorkant van het motorhuis plaatsen.

• Druk op de spindelvergrendelingsknop 3 en houd deze ingedrukt.
  • De spindelvergrendelingsknop 3 mag alleen worden geactiveerd wanneer de zaagspindel stilstaat. Anders kan het elektrisch gereedschap beschadigd raken.
• Draai met de inbussleutel 15 de spanbout 16 los in draairichting.
• Kantel de intrekbare beschermkap 10 naar achteren en houd deze stevig vast.
• Verwijder de spanflens 17 en het zaagblad 18 van de zaagspindel 20.

Zaagblad monteren (zie afbeelding A)
Voor het verwisselen van het snijgereedschap kunt u de machine het beste op de voorkant van het motorhuis plaatsen.

• Reinig het zaagblad 18 en alle te monteren spandelen.
• Kantel de intrekbare beschermkap 10 naar achteren en houd deze stevig vast.
• Plaats het zaagblad 18 op de montageflens 19. De zaagrichting van de tanden (richting of pijl op het zaagblad) en de draairichtingspijl op de beschermkap 14 moeten overeenkomen.
• Monteer de spanflens 17 en schroef de spanbout 16 in draairichting o vast. Let op de juiste montagepositie van montageflens 19 en spanflens 17.
• Druk op de spindelvergrendelingsknop 3 en houd deze ingedrukt.
• Draai met de inbussleutel 15 de spanbout 16 vast in draairichting o. Het aanhaalmoment ligt tussen 6 en 9 Nm, wat overeenkomt met handvast plus ¼ slag.

Stof-/spanenafzuiging

• Trek de stekker uit het stopcontact voordat u werkzaamheden aan de machine uitvoert.
• Stof van materialen zoals loodhoudende coatings, bepaalde houtsoorten, mineralen en metaal kan schadelijk zijn voor de gezondheid. Het aanraken of inademen van stof kan allergische reacties veroorzaken en/of leiden tot luchtweginfecties bij de gebruiker of omstanders. Bepaalde soorten stof, zoals eiken- of beukenstof, worden beschouwd als kankerverwekkend, vooral in combinatie met additieven voor houtbehandeling (chromaat, houtbeschermingsmiddel). Materialen die asbest bevatten, mogen alleen door specialisten worden bewerkt.
  • Gebruik waar mogelijk stofafzuiging.
  • Zorg voor een goede ventilatie van de werkplek.
  • Er wordt aanbevolen om een ademhalingsmasker met filterklasse P2 te dragen.

Neem de relevante voorschriften in uw land voor de te bewerken materialen in acht.

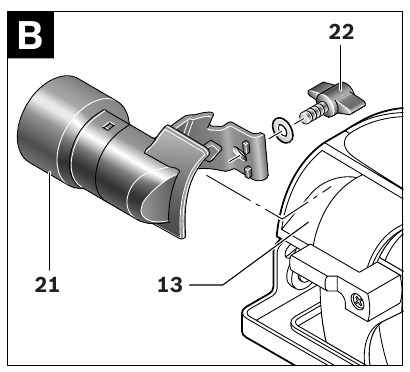

Afzuigadapter monteren (zie afbeelding B)
Bevestig de afzuigadapter 21 op de zaagseluitwerper 13 totdat deze vastklikt. Zet de afzuigadapter 21 bovendien vast met de schroef 22. Er kan een vacuümbuis met een diameter van 35 mm worden aangesloten op de afzuigadapter 21.

• De afzuigadapter mag niet worden gemonteerd als er geen externe stofafzuiging is aangesloten. Anders kan het afzuigkanaal verstopt raken.
• Sluit geen stofzak aan op de afzuigadapter. Anders kan het afzuigsysteem verstopt raken.

Om een optimale afzuiging te garanderen, moet de afzuigadapter 21 regelmatig worden gereinigd.

Externe stofafzuiging

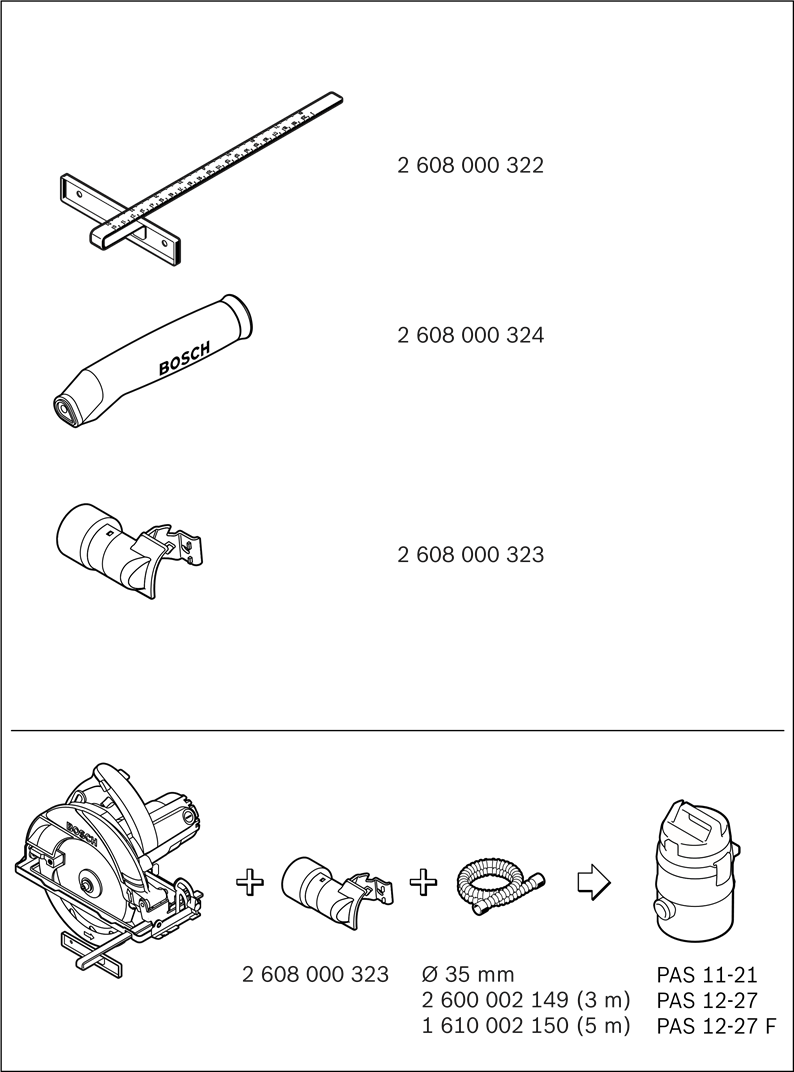

Sluit de vacuümbuis aan op een stofzuiger (accessoire). Een overzicht voor aansluiting op diverse stofzuigers vindt u aan het einde van deze handleiding.
De machine kan rechtstreeks worden aangesloten op het stopcontact van een Bosch-alleszuiger met afstandsbediening. De stofzuiger start automatisch wanneer de machine wordt ingeschakeld.
De stofzuiger moet geschikt zijn voor het te bewerken materiaal.
Gebruik een speciale stofzuiger bij het opzuigen van droog stof dat bijzonder schadelijk is voor de gezondheid of kankerverwekkend is.

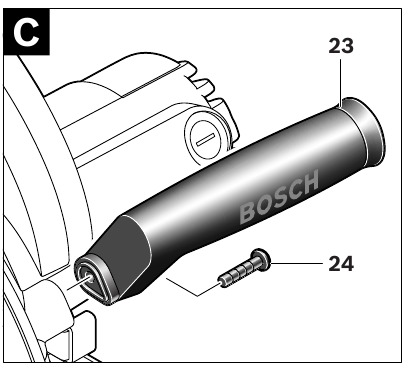

Extra handgreep monteren

• Trek de stekker uit het stopcontact voordat u werkzaamheden aan de machine uitvoert.

Monteer de extra handgreep 23 met schroef 24 op de beschermkap 14.

Bediening

Bedrijfsmodi

• Trek voor alle werkzaamheden aan de machine zelf de stekker uit het stopcontact.

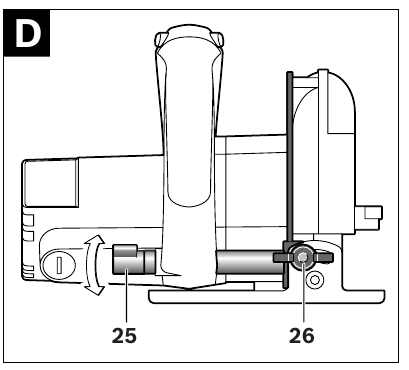

De zaagdiepte instellen (zie afbeelding D)

• Stel de zaagdiepte in op de dikte van het werkstuk. Er mag minder dan een volle tand van de zaagbladtanden onder het werkstuk zichtbaar zijn.

Maak de vleugelbout 25 los. Trek voor een kleinere zaagdiepte de zaag weg van de basisplaat 11; duw voor een grotere zaagdiepte de zaag naar de basisplaat 11. Draai de vleugelbout 25 weer vast.

De zaaghoek instellen
Het is het beste om de machine op de voorzijde van de zaagbladbeschermer 14 te plaatsen.
Draai de vleugelbouten 6 en 26 los. Kantel de zaag zijwaarts. Stel de gewenste maat in op de schaal 4. Draai de vleugelbouten 6 en 26 weer vast.

Zaagmarkeringen

De 0°-zaagmarkering (8) geeft de positie van het zaagblad aan voor rechte hoeken. De 45°-zaagmarkering (7) geeft de positie van het zaagblad aan voor 45°-zaagsneden.
Plaats voor nauwkeurige zaagsneden de cirkelzaag tegen het werkstuk zoals weergegeven in de afbeelding. Het is het beste om een proefzaagsnede uit te voeren.

Starten van de bediening

• Let op de juiste netspanning! De spanning van de stroombron moet overeenkomen met de spanning die op het typeplaatje van de machine staat vermeld. Elektrische gereedschappen met 230 V kunnen ook met 220 V worden gebruikt.

In- en uitschakelen
Om de machine te starten, drukt u eerst op de vergrendelknop voor de aan/uit-schakelaar 2 en drukt u vervolgens op de aan/uit-schakelaar 1 en houdt u deze ingedrukt.
Om de machine uit te schakelen, laat u de aan/uit-schakelaar 1 los.
Opmerking: Om veiligheidsredenen kan de aan/uit-schakelaar 1 niet worden vergrendeld; deze moet tijdens de hele bediening ingedrukt blijven.

Werktips

Bescherm zaagbladen tegen stoten en schokken.
Leid de machine gelijkmatig en met lichte toevoer in de zaagrichting. Overmatige toevoer vermindert de levensduur van het zaagblad aanzienlijk en kan schade aan het elektrische gereedschap veroorzaken.
De zaagprestaties en de zaagkwaliteit zijn in wezen afhankelijk van de conditie en de tandvorm van het zaagblad. Gebruik daarom alleen scherpe zaagbladen die geschikt zijn voor het te bewerken materiaal.

Hout zagen
De juiste keuze van het zaagblad is afhankelijk van het type en de kwaliteit van het hout en of er zaagsneden in de lengte of in de breedte nodig zijn.
Bij het zagen van vurenhout in de lengte worden lange spiraalvormige spanen gevormd.
Beuken- en eikenstof zijn bijzonder schadelijk voor de gezondheid. Werk daarom alleen met stofafzuiging.

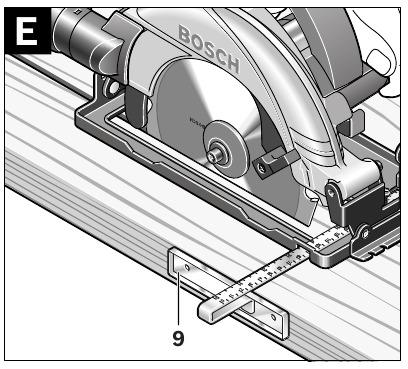

Zagen met parallelgeleider (zie afbeelding E)
De parallelgeleider 9 maakt exacte zaagsneden langs een werkstukrand en het zagen van stroken van dezelfde afmeting mogelijk.
Maak de vleugelbout 5 los en schuif de schaal van de parallelgeleider 9 door de geleider in de basisplaat 11. Stel de gewenste zaagbreedte in als de schaalinstelling bij de respectieve zaagmarkering 8 of 7; zie de sectie "Zaagmarkeringen". Draai de vleugelbout 5 weer vast.

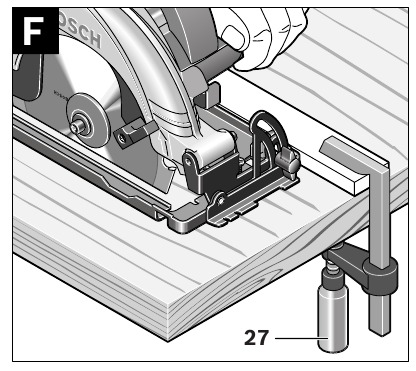

Zagen met hulpgeleider (zie afbeelding F)
Voor het zagen van grote werkstukken of rechte randen kan een plank of strook als hulpgeleider op het werkstuk worden geklemd; de basisplaat van de cirkelzaag kan langs de hulpgeleider worden geleid.

Onderhoud en service

Onderhoud en reiniging

• Trek voor alle werkzaamheden aan de machine zelf de stekker uit het stopcontact.
• Houd voor veilig en goed werken de machine en de ventilatiesleuven altijd schoon.

De intrekbare zaagbladbeschermer moet altijd vrij kunnen bewegen en automatisch kunnen worden ingetrokken. Houd daarom altijd het gebied rond de intrekbare zaagbladbeschermer schoon. Verwijder stof en spanen door met perslucht uit te blazen of met een borstel.
Zaagbladen die niet zijn gecoat, kunnen worden beschermd tegen corrosie met een dunne laag zuurvrije olie. Vóór gebruik moet de olie weer worden verwijderd, anders wordt het hout vuil.
Hars- en lijmresten op het zaagblad zorgen voor slechte zaagsneden. Reinig daarom het zaagblad direct na gebruik.
Als de machine ondanks de zorg die is besteed aan de fabricage- en testprocedures defect raakt, moet de reparatie worden uitgevoerd door een after-sales servicecentrum voor elektrisch gereedschap van Bosch.
Vermeld bij alle correspondentie en bestellingen van reserveonderdelen altijd het 10-cijferige artikelnummer dat op het typeplaatje van de machine staat vermeld.

Belangrijke instructies voor het aansluiten van een nieuwe 3-pins stekker op de 2-aderige kabel. De draden in de kabel zijn gekleurd volgens de volgende code:

Sluit de blauwe of bruine draad niet aan op de aardklem van de stekker.

Als de gegoten stekker om welke reden dan ook van de kabel van dit elektrische gereedschap wordt verwijderd, moet deze veilig worden weggegooid.

After-sales service en klantenondersteuning

Onze after-sales service beantwoordt uw vragen over het onderhoud en de reparatie van uw product, evenals over reserveonderdelen. Explosietekeningen en informatie over reserveonderdelen zijn ook te vinden onder:
www.bosch-pt.com
Onze klantadviseurs beantwoorden uw vragen over de beste koop, toepassing en afstelling van producten en accessoires.

Great Britain
Robert Bosch Ltd. (B.S.C.)
P.O. Box 98
Broadwater Park
North Orbital Road
Denham
Uxbridge
UB 9 5HJ
Tel. Service: +44 (0844) 736 0109
Fax: +44 (0844) 736 0146
E-Mail: SPT-Technical.de@de.bosch.com

Ireland
Origo Ltd.
Unit 23 Magna Drive
Magna Business Park
City West
Dublin 24
Tel. Service: +353 (01) 4 66 67 00 Fax: +353 (01) 4 66 68 88

Australia, New Zealand and Pacific Islands
Robert Bosch Australia Pty. Ltd.
Power Tools
Locked Bag 66
Clayton South VIC 3169 Customer Contact Center Inside Australia:
Phone: +61 (01300) 307 044 Fax: +61 (01300) 307 045 Inside New Zealand:
Phone: +64 (0800) 543 353
Fax: +64 (0800) 428 570
Outside AU and NZ:
Phone: +61 (03) 9541 5555
www.bosch.com.au

Referenties

• Home | Bosch Power Tools
• Home | Bosch in Australia

Download handleiding

Hier kunt u de volledige pdf-versie van de handleiding downloaden. Deze kan aanvullende veiligheidsinstructies, garantie-informatie, FCC-regels, enz. bevatten.

Download Bosch PKS 66 Handleiding

Beschikbare talen
