Dell Precision 7920 Tower Handleiding pagina 34
a.
zijplaat
b.
montagekader

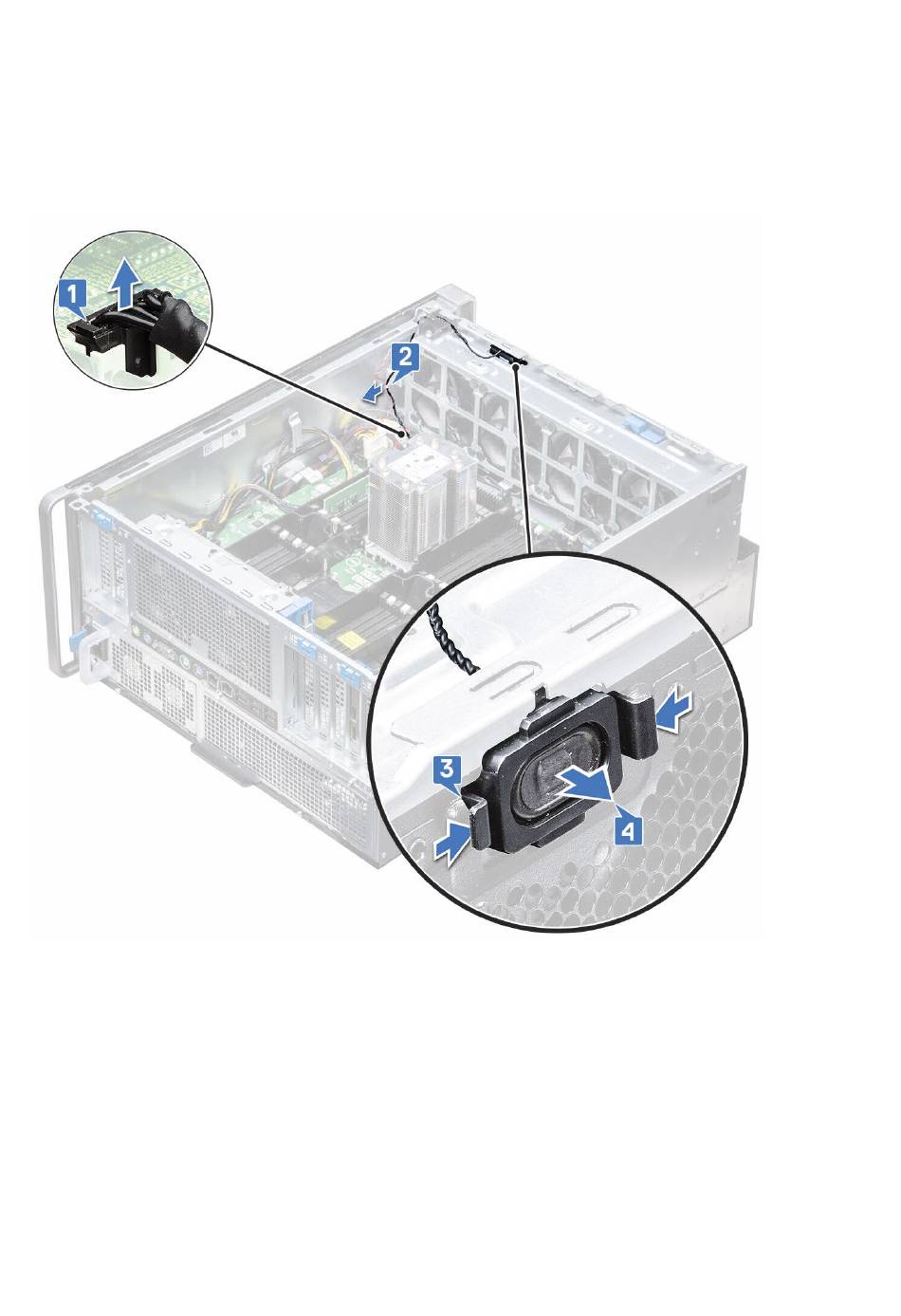

3. De interne chassisluidspreker verwijderen
a. Koppel een uiteinde van de kabel van de interne chassisluidspreker los van de connector op de systeemkaart [1].
b. Verwijder de kabel van de interne chassisluidspreker uit de clip op de systeemventilatoreenheid.
4. Houd de lipjes [2] aan weerszijden van de interne chassisluidspreker ingedrukt om deze uit het systeem te schuiven en te verwijderen
[3].
De interne chassisluidspreker installeren
1. Houd de tabs aan beide zijden van de interne luidspreker van het chassis ingedrukt en schuif de luidsprekermodule in de slot om deze
op het systeem te bevestigen.
2. Leid de kabel van de interne luidspreker van het chassis door de clip op de systeemventilator.
3. Sluit het ene uiteinde van de kabel van de interne luidspreker van het chassis aan op de connector op de systeemventilator.
4. Installeer de volgende componenten:
a.
luchtkap
b.
montagekader
c.
zijplaat
5. Volg de procedure in
Nadat u in de computer hebt gewerkt
34
Onderdelen verwijderen en plaatsen
