4. Volg de procedure in
Nadat u in de computer hebt
De CPU verwijderen
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de volgende onderdelen:
a.
zijplaat
b.
luchtkap
c.
koelplaat van processor

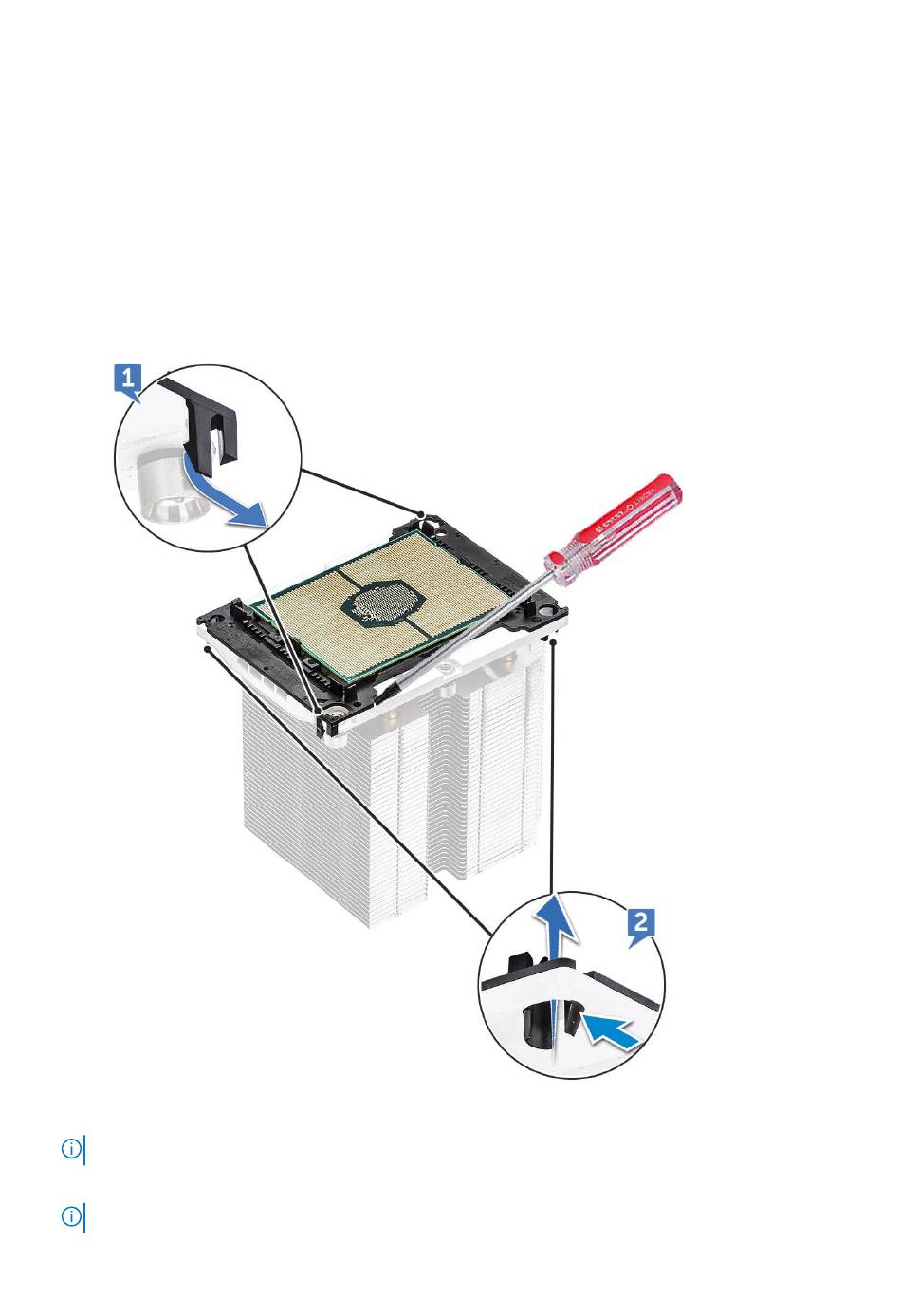

3. De centrale verwerkingseenheid (CPU) verwijderen:
a. Houd de koelplaatmodule van de processor ondersteboven.
b. Wrik de twee processorhoudervergrendelingen [1] los van de koelplaatmodule van de processor.
c. Druk op de twee andere vergrendelingen [2] van de processorhouder en verwijder de processorhouder uit de slot in de koelplaat.
d. Gebruik een torx-schroevendraaier om de processor uit de koelplaatmodule van de processor te halen. Plaats de schroevendraaier
tussen de klem en de processor.
OPMERKING:
e. Ontgrendel de processor uit de twee vergrendelingen op de processorhouder en til de processor voorzichtig uit de houder.
OPMERKING:
gewerkt.
Een gewone schroevendraaier of een plastic pennetje kan ook worden gebruikt.
Zorg ervoor dat u de processor niet met uw vingers aanraakt.
werken.
Onderdelen verwijderen en plaatsen
79
