Harde schijf en montagekader van de optische schijf
De HDD-bezel verwijderen
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de volgende componenten:
a.
zijplaat
b.
montagekader

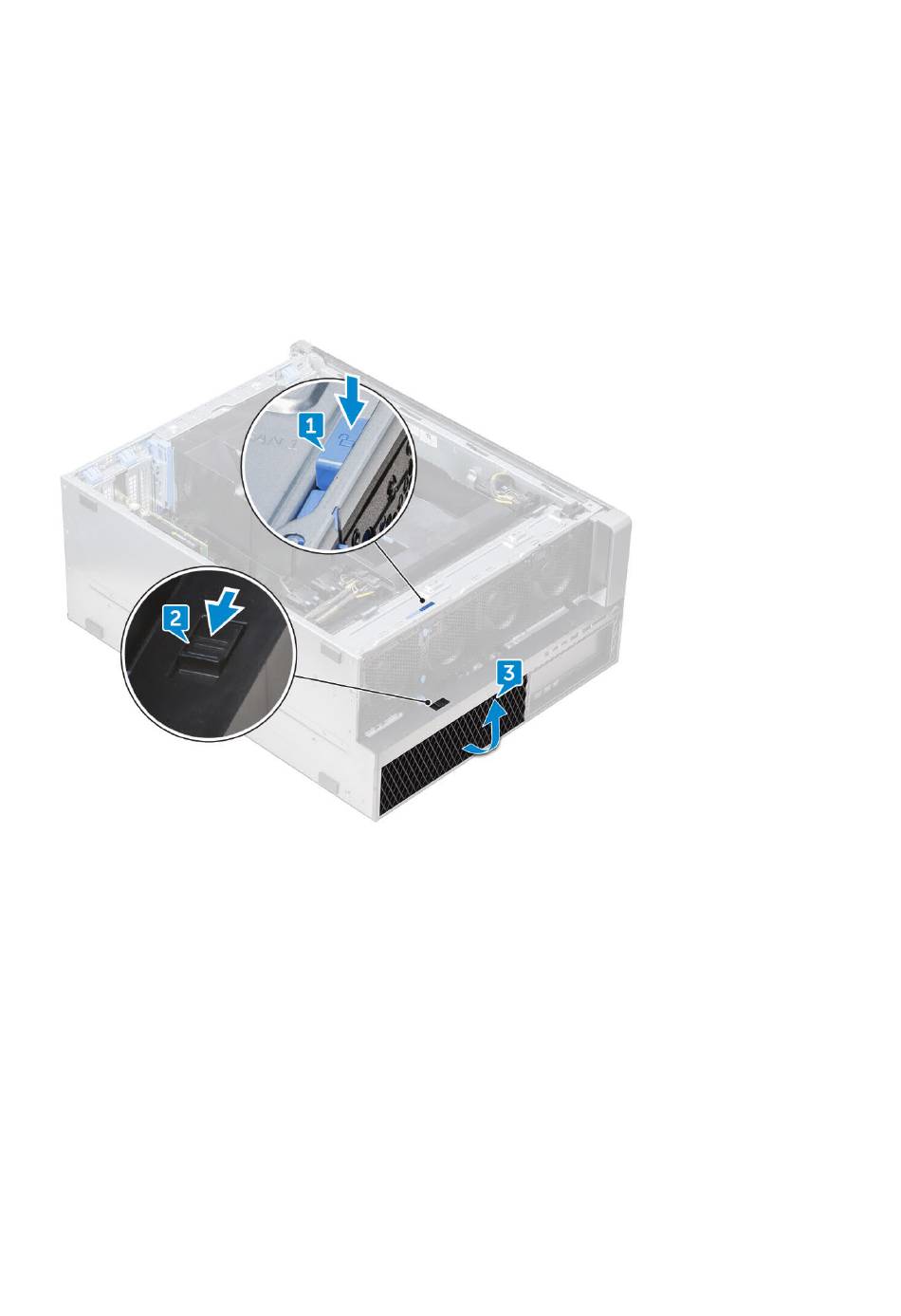

3. De HDD-bezel verwijderen:
a. Druk op de blauwe ontgrendelknop [1] die zich bij de voorste systeemventilator bevindt.
b. Verschuif de ontgrendeling [2] op de I/O-bezel aan de voorkant om de HDD-bezel uit het chassis [3] te verwijderen.
c. Draai en til de HDD-bezel uit het chassis [3].
4. Optioneel: verwijder de ODD-bezel uit het chassis door de randen van de bezel los te wrikken en deze omhoog te tillen.
De HDD-bezel installeren
1. Als de ODD-bezel is verwijderd, kunt u deze installeren door de uitsparing van de bezel uit te lijnen met de slot op het chassis
(optioneel).
2. Lijn de HDD-bezel uit met de daarvoor bestemde slots op het chassis en druk de HDD-bezel richting het chassis.
3. Druk op de blauwe vergrendelknop bij de systeemventilator aan de voorkant om de HDD-bezel aan het chassis te bevestigen.
4. Installeer de volgende componenten:
a.
montagekader
b.
zijplaat
5. Volg de procedure in
Nadat u in de computer hebt gewerkt
werken.
