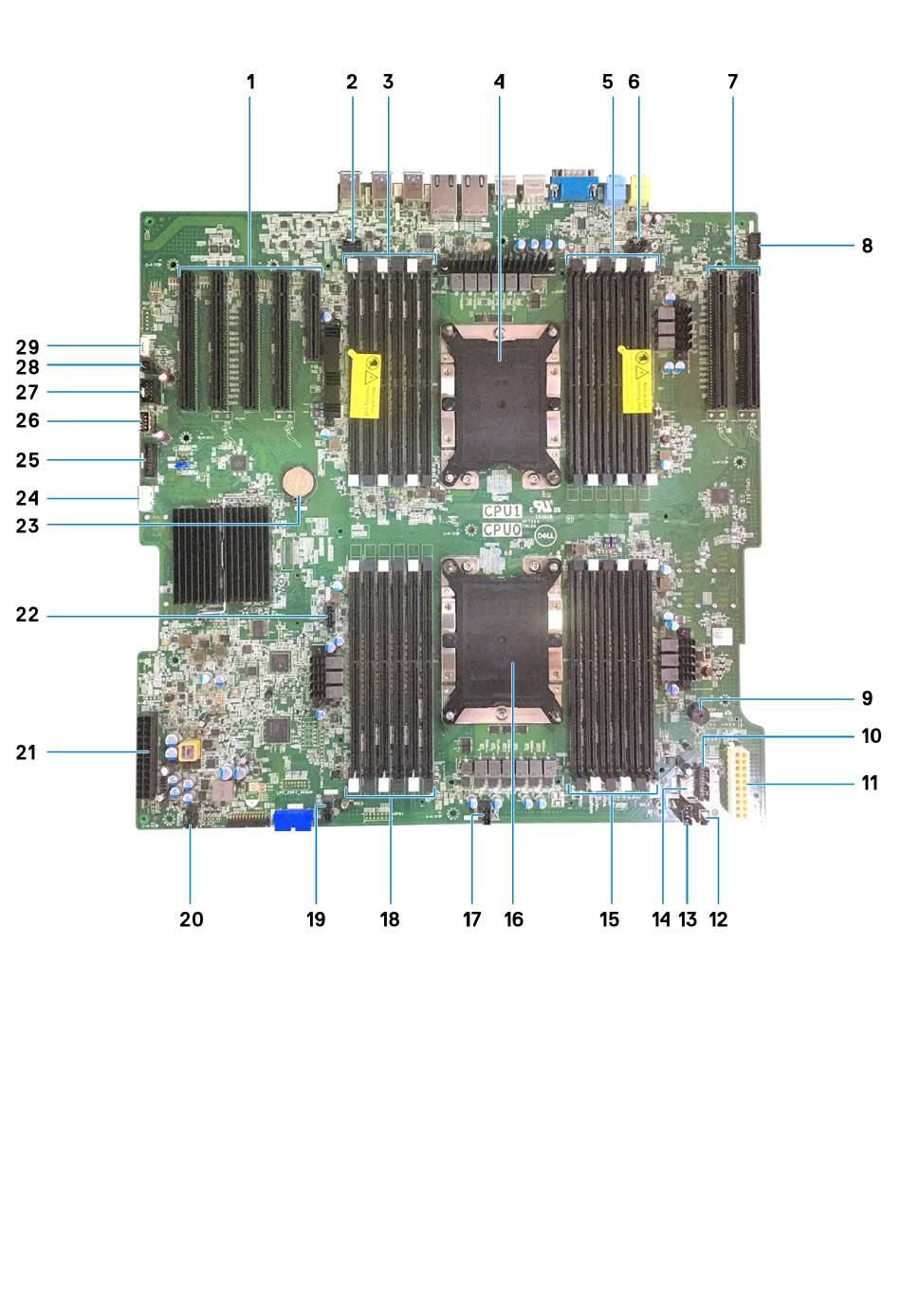

1. PCIe 3*16 (4 slots) en 3*8 (1 slot)
3. CPU1-geheugenslots
5. CPU1-geheugenslots
7. CPU1 PCIe 3 x16-slots (2)
9. Piëzo-luidspreker
11. Voeding 2
13. Systeemventilator 3
15. CPU0-geheugenslots
17. Systeemventilator 2
19. Systeemventilator 1
21. Voeding 1
23. Knoopcelbatterij
25. USB-voorpaneel
84
Onderdelen verwijderen en plaatsen
2. Connector voor achterste ventilator 0
4. CPU1-socket
6. Connector voor ventilator 1 achterzijde
8. Audio op voorpaneel
10. Aan/uit-schakelaar
12. Connector voor de intrusieschakelaar
14. Connector voor de interne luidspreker
16. CPU0-socket
18. CPU0-geheugenslots
20. Systeemventilator 0
22. CPU-ventilator 1
24. ODD-connector
26. USB 2_Int
