Dell Precision 7920 Tower Handleiding pagina 78
OPMERKING:
Zorg ervoor dat u een Torx 30-schroevendraaier hebt om de warmteafleidermodule van de processor (PHM) te
verwijderen.
2. Verwijder de volgende onderdelen:
a.
zijplaat
b.
luchtkap

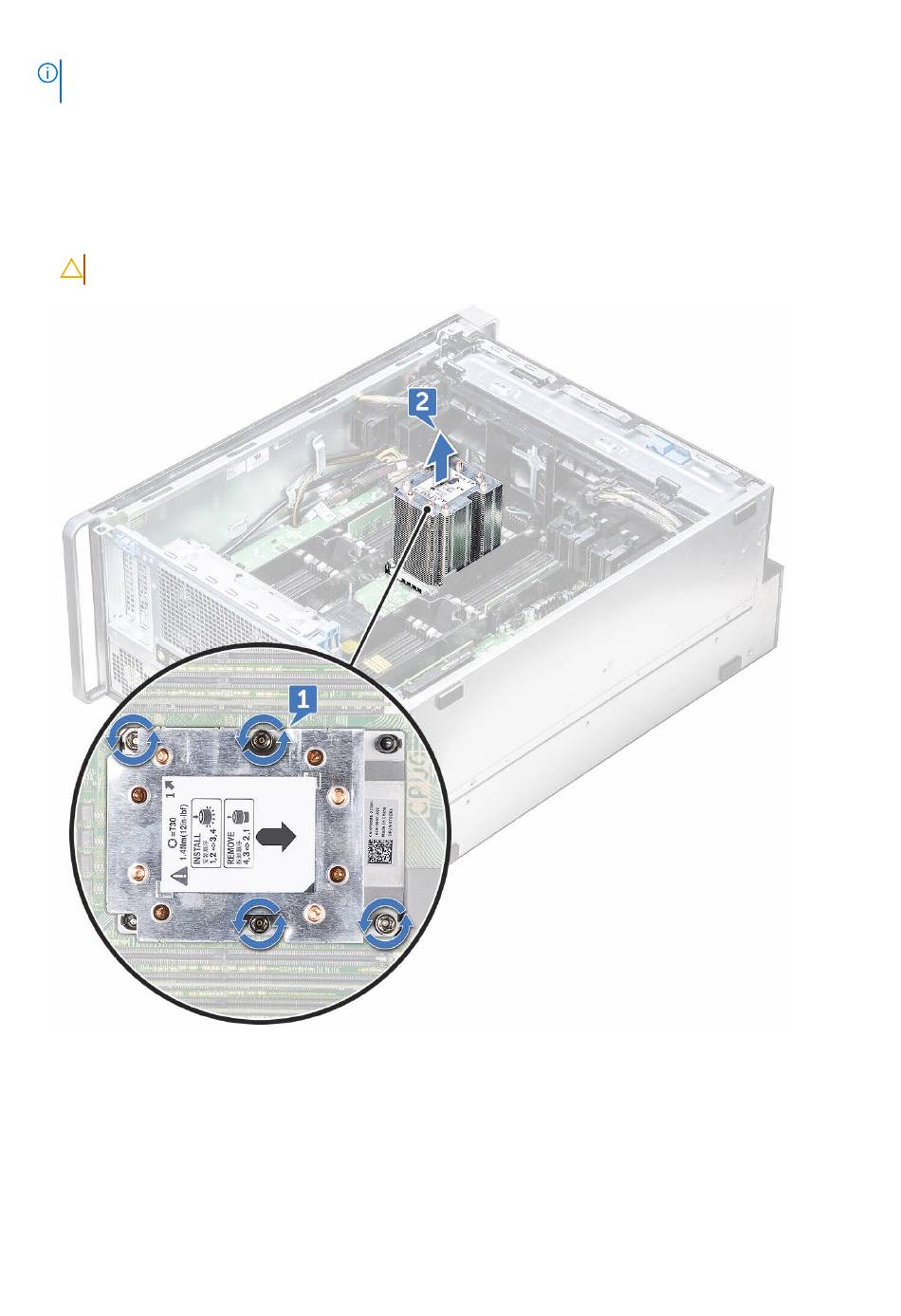

3. Doe het volgende om de warmteafleider te verwijderen:
a. Verwijder de vier schroeven van de warmteafleider [1] in de diagonale volgorde (4, 3, 2, 1).
b. Til de warmteafleider uit de processorsleuf op het moederbord.
WAARSCHUWING:
De warmteafleidermodule van de processor plaatsen
1. Plaats de warmteafleider op de processorsleuf.
2. Plaats de vier schroeven in de diagonale volgorde (1, 2, 3, 4) om de warmteafleider aan het moederbord te bevestigen.
3. Plaats:
a.
luchtkap
b.
zijplaat
78
Onderdelen verwijderen en plaatsen
De processor zal worden verwijderd met de warmteafleider.
