Dell Precision 7920 Tower Handleiding pagina 65
WAARSCHUWING:
voedingscontrolekabel (POWER_CTRL) die los is aangesloten op de PDB kunnen leiden tot een No POST-scenario
waarbij de diagnostische LED knippert in patroon 1,2.
3. Installeer:
a.
rechterzijplaat
b.
Voeding
4. Volg de procedure in
Nadat u in de computer hebt gewerkt
HDD-kabel- en ventilatoreenheid aan de voorkant
De HDD-kabel- en ventilatoreenheid aan de voorkant verwijderen
1. Volg de procedure in
Voordat u in de computer gaat
2. Verwijder de
rechterzijplaat

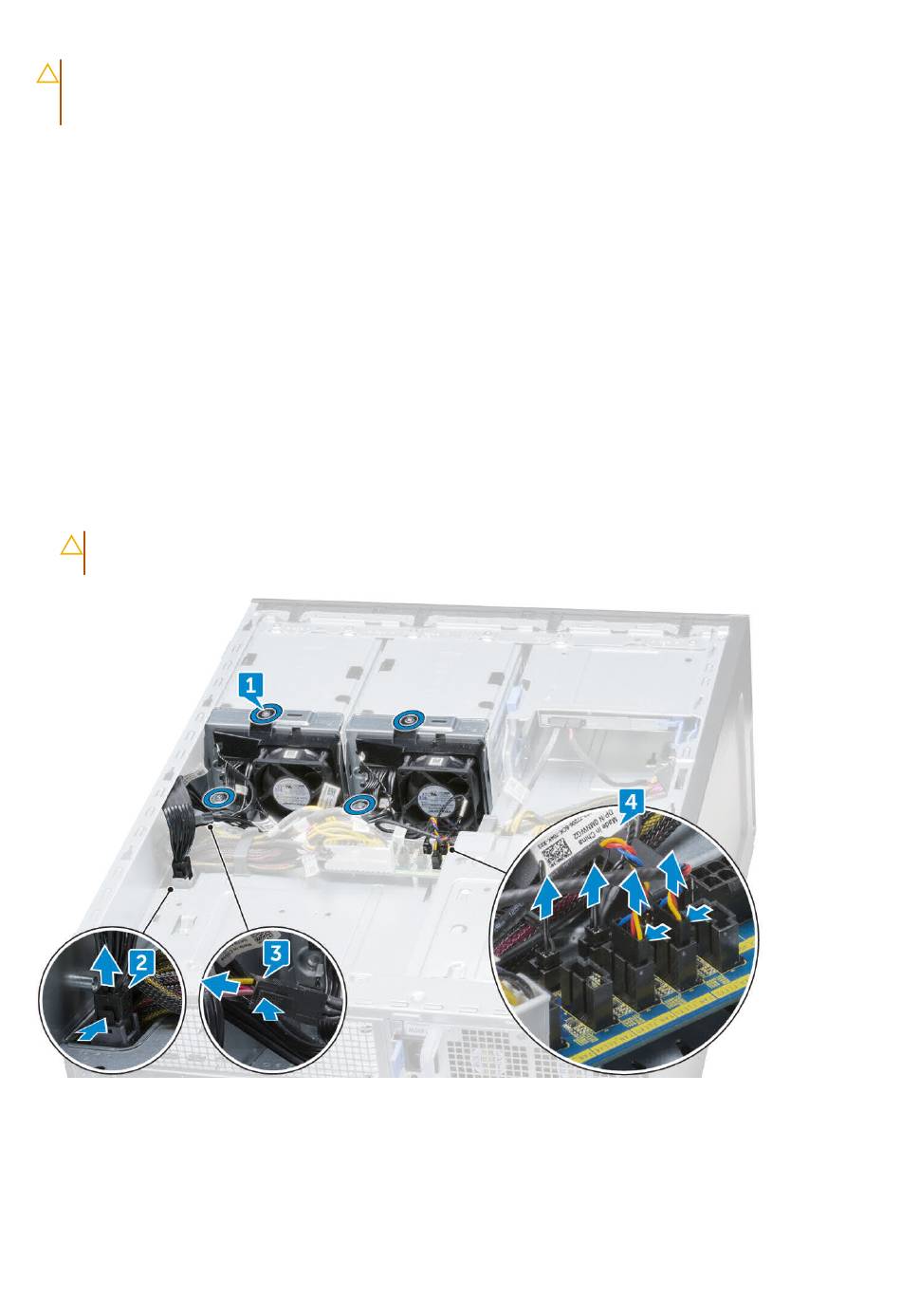

3. De HDD-kabel- en ventilatoreenheid aan de voorkant verwijderen
a. Verwijder de vier schroeven waarmee beide ventilatorbeugels aan het chassis [1] zijn bevestigd.
b. Druk op de lipjes van de connector om de SATA 0-kabel los te koppelen van de connector op de systeemkaart [2].
c. Druk op de lipjes om de stroomkabel los te koppelen en verwijder hem uit de stekker [3].
d. Koppel de ventilatorkabels los van de connectoren op de stroomdistributie- en ventilatorcontrolekaart [4].
WAARSCHUWING:
einde van de connector te trekken. Als u aan de kabels trekt, kunnen ze losraken van de connector.
4. Verwijder de HDD-kabel- en ventilatoreenheid uit het chassis.
Een voedingskabel (POWER_CBL) die los is aangesloten op de systeemkaart en de
werken.
Trek de connector niet los via de kabels. Koppel de kabel in plaats daarvan los door aan het
Onderdelen verwijderen en plaatsen
65
