ES

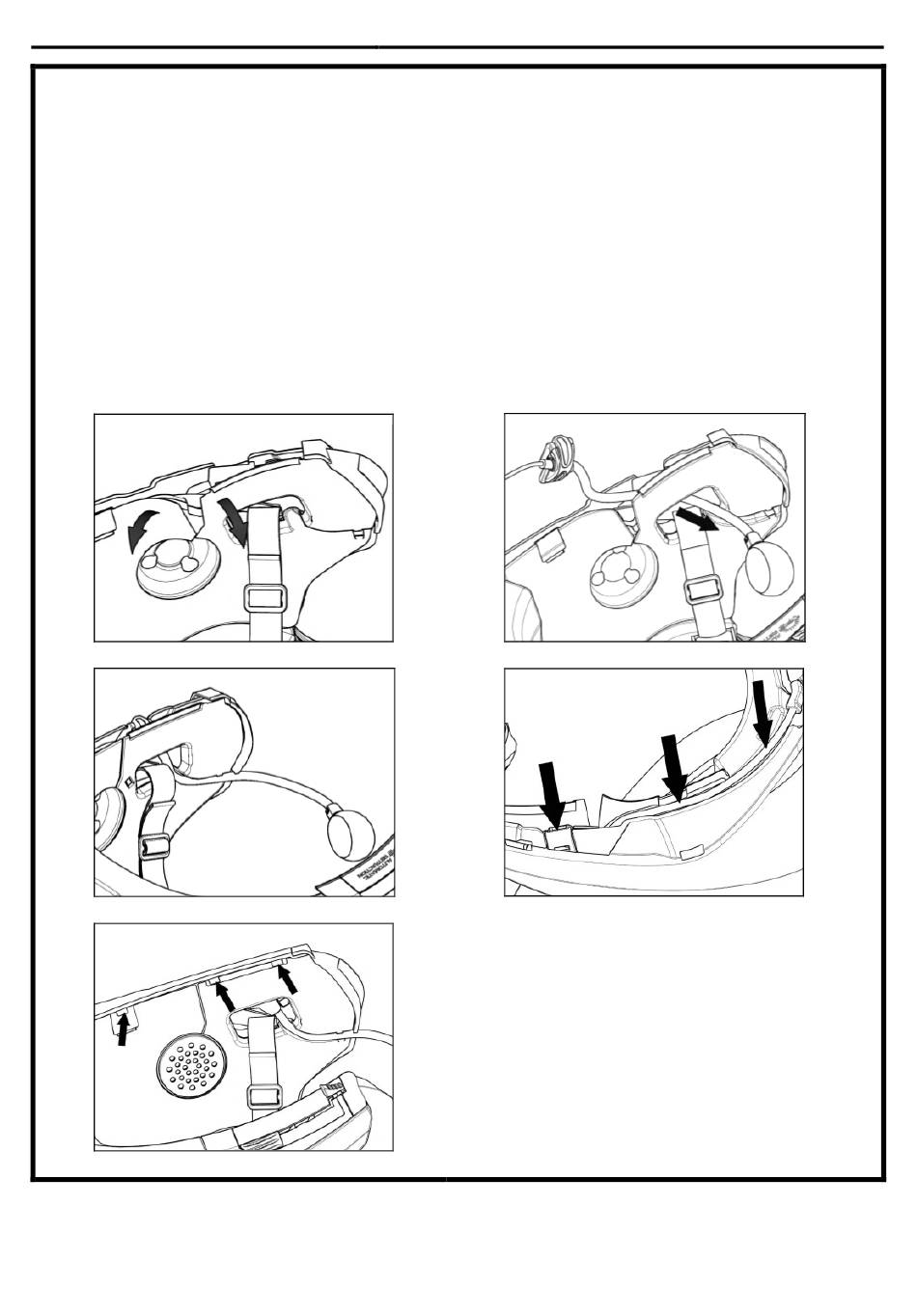

SOLO PARA CASCO N100-5 – colocación del cableado y del micrófono
Colocación del cableado derecho y del micrófono:
Extraer la protección plástica de la almohadilla (Fig. 11).
•
Pasar el micrófono por la ranura (Fig. 12) y colocarlo en el respectivo alojamiento,
•
introduciendo el brazo articulado del micrófono en la ranura de la armazón de enganche de la
carrillera (Fig. 13).
Atención: comprobar que el lado de apoyo del micrófono con la frase "N-Com" quede hacia el
interior del casco.
Pasar el cable dentro del casco y colocar el cierre de fijación de la derecha en su alojamiento
•
(Fig. 14).
Volver a poner la protección plástica de la almohadilla, colocándola detrás de los dos ganchos
•
de cierre (Fig. 15).
Fig. 11
Fig. 13
Fig. 15
10
Fig. 12
Fig. 14
