ΜΟΝΟ ΓΙΑ ΤΟ ΚΡΑΝΟΣ N100-5 - τοποθέτηση των καλωδιώσεων και του μικροφώνου
Τοποθέτηση της δεξιάς καλωδίωσης και του μικρόφωνου:
Σηκώστε την πλαστική επένδυση από το μάγουλο (Εικ. 11).
•
Τοποθετήστε το μικρόφωνο μέσα στη σχισμή (Εικ. 12) και τοποθετήστε το στην ειδική
•
υποδοχή, εισάγοντας το μεταλλικό βραχίονα στην αυλάκωση που υπάρχει στο υποπλαίσιο
σύνδεσης του υποσιάγωνου (Εικ. 13).
Προσοχή: βεβαιωθείτε ότι η πλευρά στήριξης του μικροφώνου με την επιγραφή "n" είναι
στραμμένη προς το εσωτερικό του κράνους.
Τοποθετήστε το καλώδιο μέσα στο κράνος και τοποθετήστε το κλιπ στερέωσης δεξιά στην
•
ειδική υποδοχή (Εικ. 14).
Τοποθετήστε ξανά την πλαστική επένδυση στο μάγουλο και τακτοποιήστε το πίσω από τα
•
δύο γαντζάκια σταθεροποίησης (Εικ. 15).
10

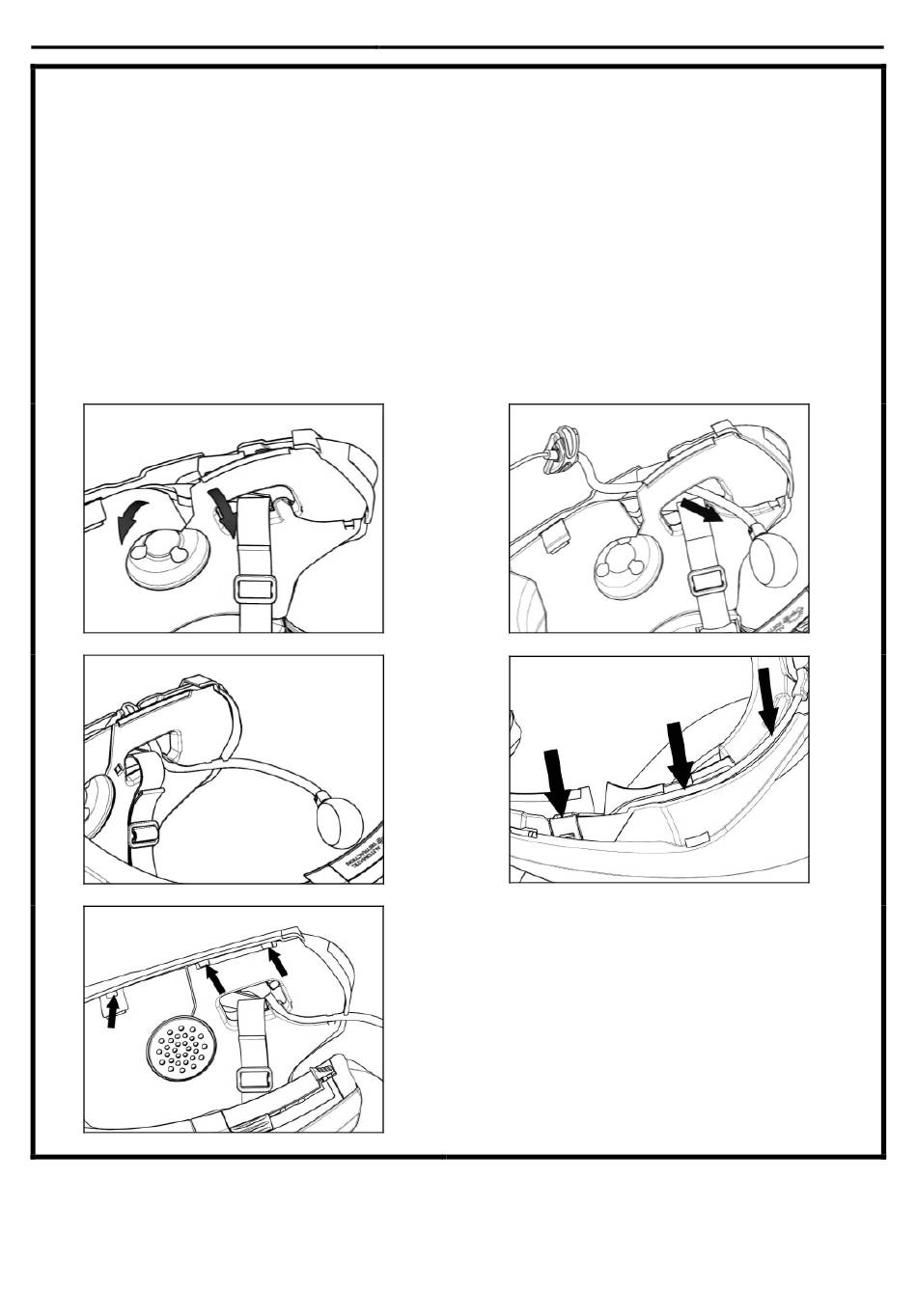

Εικ. 11
Εικ. 13
Εικ. 15
Εικ. 12
Εικ. 14
