DA
UDELUKKENDE FOR STYRTHJELMEN N100-5 – placering af kabelføringer og af mikrofon

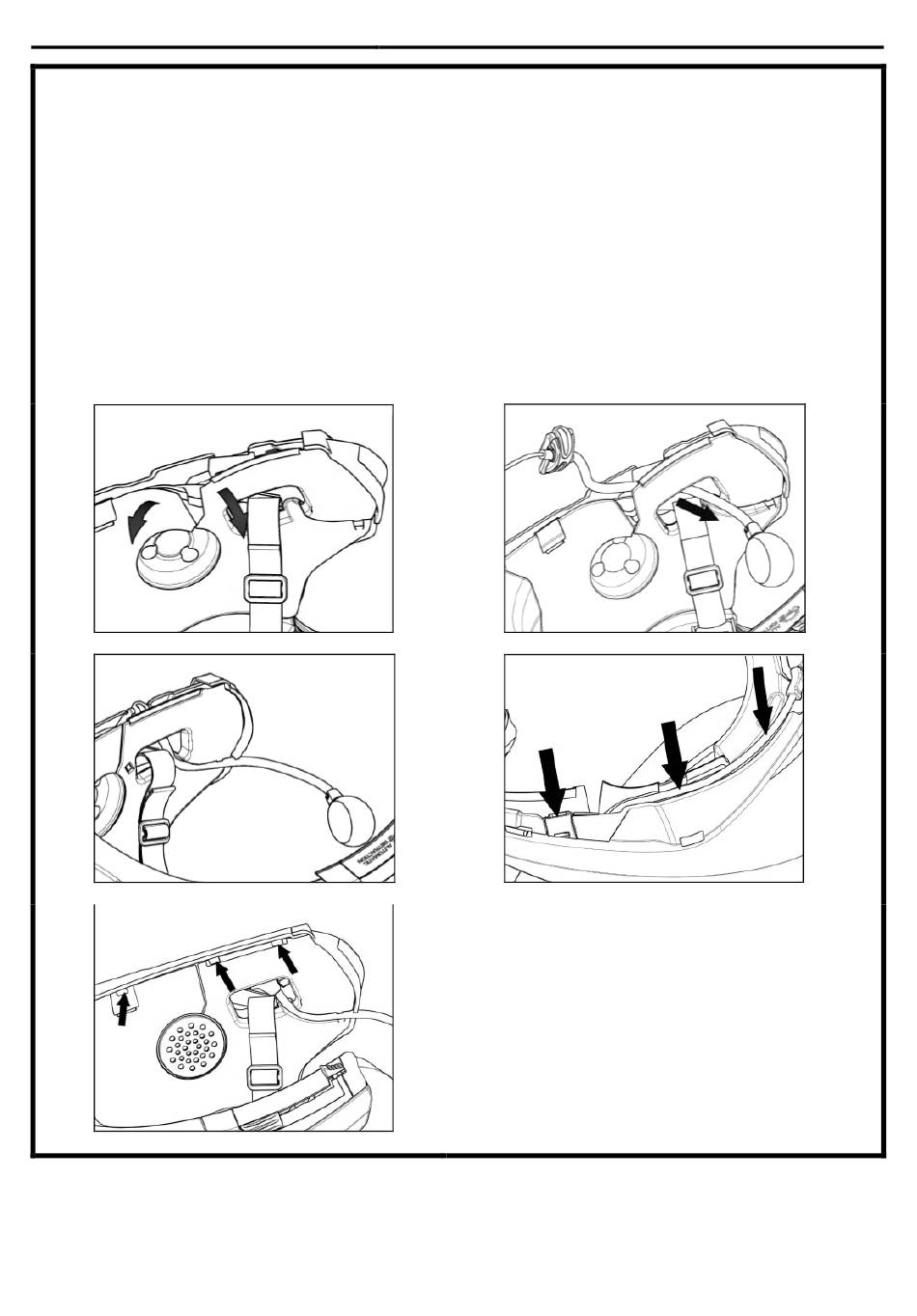

Placering af højre kabelføring og af mikrofon:
Løft polstringens plastikbeklædning (Fig. 11).
•
Isæt mikrofonen i rillen (Fig. 12) og placer den i det pågældende sæde, ved at indføre den
•
metalliske del der findes på rilleskæringen der sidder på det lille stel til indkobling af
hagebrættet (Fig. 13).
Pas på: kontroller, at siden på mikrofonens støtte med skriften "n" vender mod styrthjelmens
indvendige del.
Placer kablet indvendigt i styrthjelmen og anbring den højre fastspændingsclips det
•
pågældende sæde (Fig. 14).
Sæt polstringens plastikbeklædning tilbage, ved at anbringe den bagved de to stopkroge (Fig.
•
15).
Fig. 11
Fig. 13
Fig. 15
10
Fig. 12
Fig. 14
