SV
ENDAST FÖR HJÄLM N87, N80-8, N100-5 – placering av knappsatsen
Viktigt: för installationen av knappsatsar på hjälmarna N87, N80-8, N100-5 krävs tillbehöret "ADAPTER
KNAPPSATS" som ingår i förpackningen.

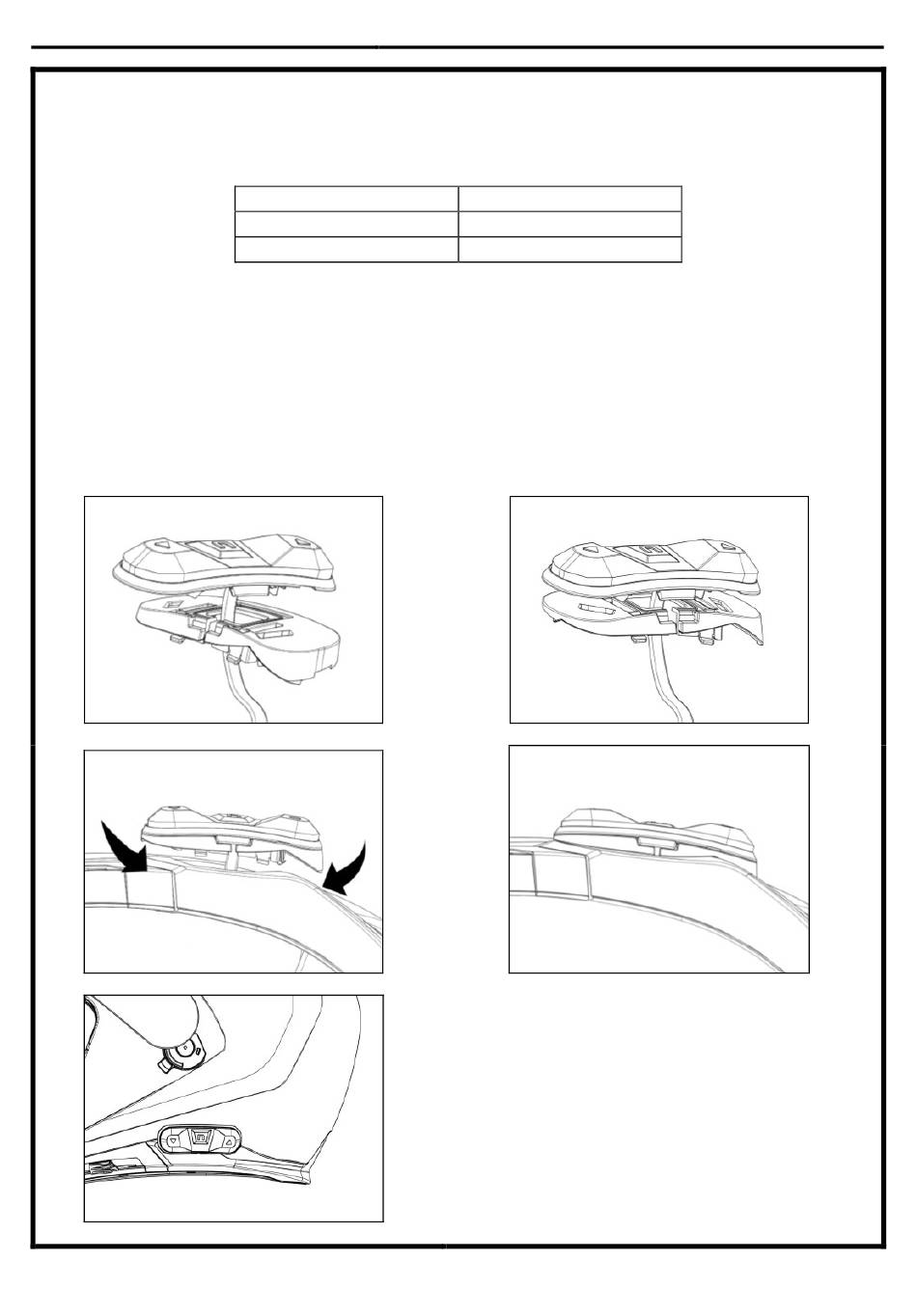

För in knappsatsens kabel i det särskilda stödet för hjälmen (Fig. 18).
•
Vrid stödet till knappsatsen så att det sitter som i Fig. 19 och haka fast det vid knappsatsen (Fig.
•
20).
Placera kabeln inuti hjälmen.
•
Öppna B101-systemets gummiskydd.
•
Återmontera tätningen genom att fästa den med den särskilda skruven.
•
Fäst knappsatsen vid hjälmen genom att klicka på de särskilda krokarna (Fig. 21).
•
Korrekt placering av knappsatsen visas i Fig. 22.
•
Fig. 18
Fig. 20
Fig. 22
12
BOKSTAV PÅ ADAPTERN
B
D
KOMPATIBLA HJÄLMAR
N100-5/PLUS, N87/PLUS
N80-8
Fig. 19
Fig. 21
