In het plafond ingebouwde 1-weg airconditioner
Inhoudsopgave
12.2.2
Handleiding
ventilatorconvectoren:
Plaatsing voor installatie:
Houd de onderstaande aanbevolen afstand aan
bij het installeren van de ventilatorconvector:

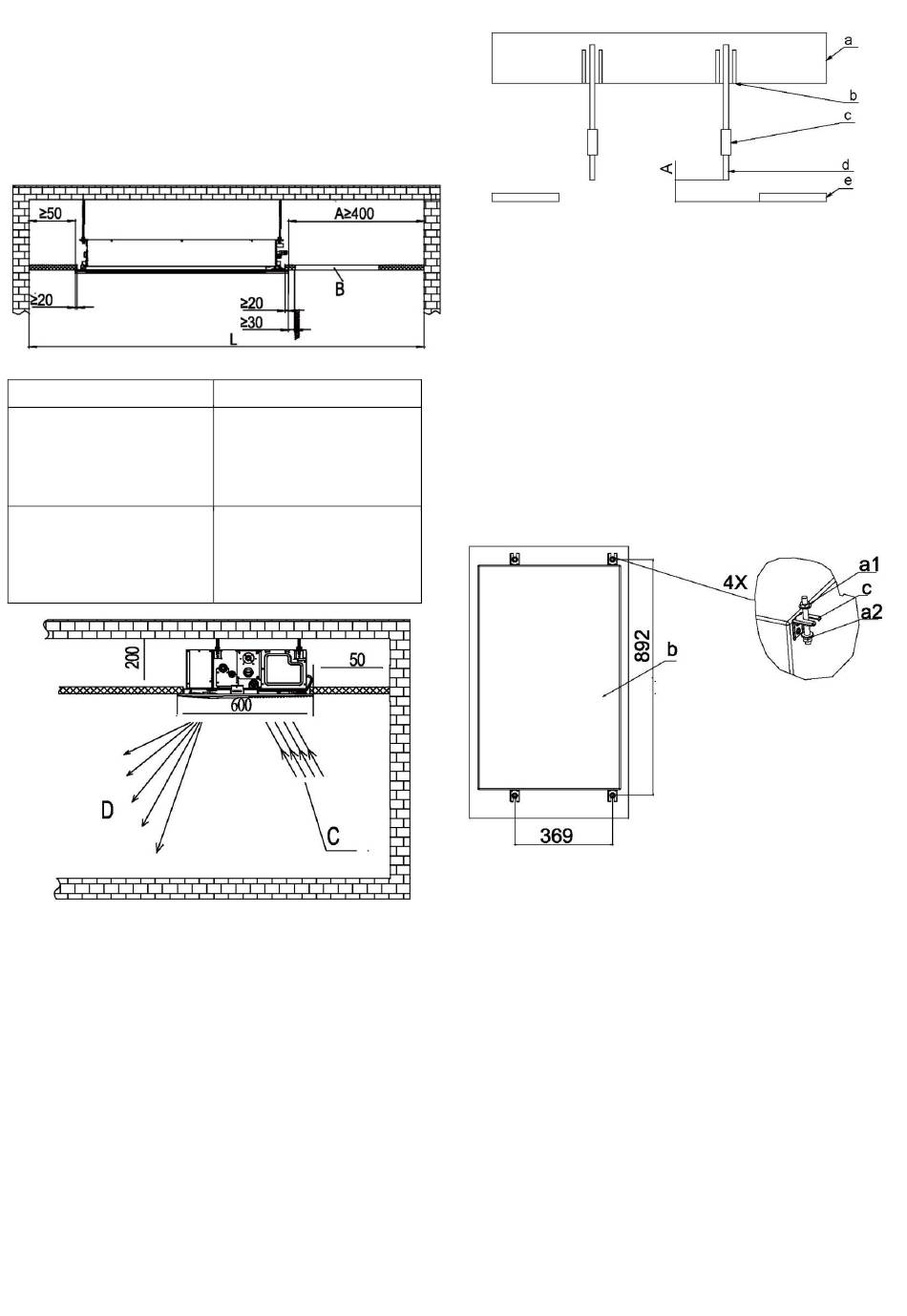

Afmetingen installatiepositie (mm)
Model
AB25S2SA1FA
AB25S2SA1FA(H)
AB35S2SA1FA
AB35S2SA1FA(H)
AB50S2SA1FA
AB50S2SA1FA(H)
AB71S2SA1FA
AB71S2SA1FA(H)
A. Onderhoudspositie
B. Poort onderhoudspositie
C. Luchtinlaatopening
D.
Luchtuitlaatopening
obstructies zijn in de luchtuitlaatopening.
Sterkte van de plafondbevestiging
Controleer of het plafond sterk genoeg is om het
gewicht van het apparaat te dragen. Als het niet
voldoende is, versterk dan het plafond vóór de
installatie. Gebruik voor bestaande plafonds een
anker.
Gebruik
voor
inbouwaccessoire,
meegeleverde onderdelen.
voor
installatie
L
1478
1798
-
Er
mogen
nieuwe
plafonds
inbouwanker
of
van
A 50-100mm
a. Plafondpaneel
b. Beugel
c. Lange schroef of bout
d. Ophangschroef
e. Verlaagd plafond
Ophangschroef
Gebruik antitrilling schroefdraadbussen M8-M10
voor installatie. Installeer de ophangpoten stevig
in de inzetstukken met schroefdraad met behulp
van een moer en sluitring aan zowel de boven-
als onderkant van de ophangbeugel.
a1. Schroef (niet meegeleverd)
a2. Verzonken schroef (niet meegeleverd)
b. Steunplaatje (niet meegeleverd)
c. Ophangpoten (bevestigd aan het apparaat)
Installatiesjabloon (bovenop het product)
geen
Gebruik de sjabloon om de juiste horizontale
uitlijning te bepalen. De plaatsing omvat de
nodige afmetingen en maten. De sjabloon kan
aan het apparaat worden bevestigd.
een
andere
