14 Installatie elektrisch systeem
Waarschuwing: Pas op voor elektrische
schokken.
Waarschuwing
Gebruik altijd een meeraderige kabel voor
aansluiting op de voedingsbron.
Waarschuwing
Gebruik een stroomonderbreker om elk circuit
uit te schakelen, zorg voor een opening van
minstens 3 mm tussen de contactpunten, die
volledig uitschakelen bij een stroompiek van
meer dan type 3.
Waarschuwing
Als de voedingskabel beschadigd is, moet deze
worden vervangen door de fabrikant, een
serviceagent of iemand met vergelijkbare
kwalificaties om gevaren te voorkomen.
14.1 De voedingskabel aansluiten op de
ventilatorconvector.
Opmerking
Volg het bedradingsschema (meegeleverd met
het apparaat, aan de binnenkant van de
serviceafdekking).
•
Zorg ervoor dat de bedrading de bevestiging
van de serviceafdekking niet hindert.
•
Het is essentieel om de stroombron en de
kabels voor signaaloverdracht te scheiden om
elektrische interferentie te voorkomen. De
afstand tussen de twee kabels moet minstens
50 mm zijn.
Opmerking
Zorg ervoor dat de stroom- en signaalkabels
gescheiden
zijn.
stroombronkabels kunnen door elkaar lopen,
maar mogen niet parallel lopen.

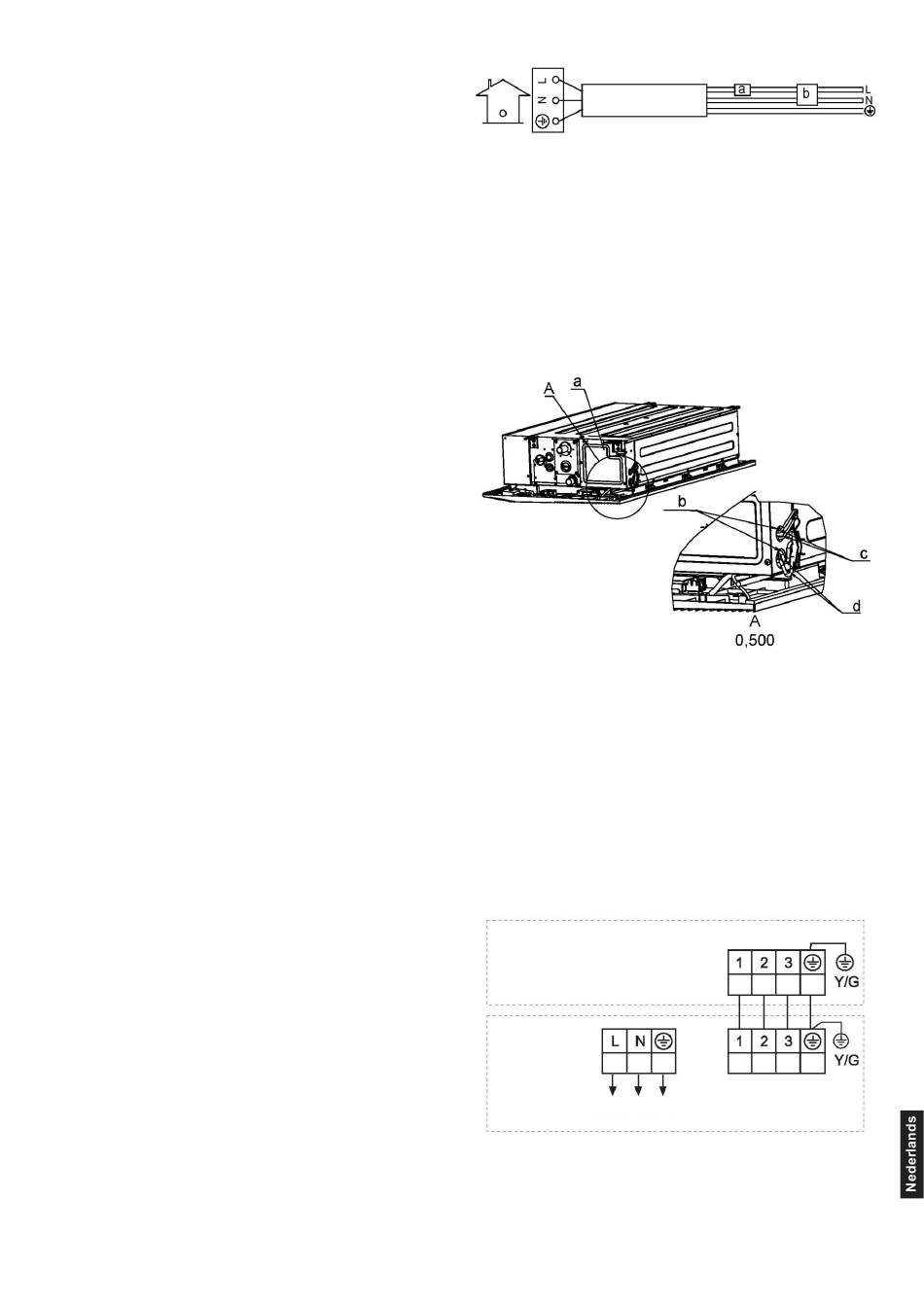

1. Verwijder het onderhoudsdeksel.
2. Signaalkabel: Voer de kabel door het frame,
sluit de kabel aan op de connectorkaart (zorg
ervoor dat de symbolen 1, 2, 3PE overeenkomen
met de symbolen op het externe apparaat) en
maak de kabel vast door hem te wikkelen.
3. Stroomkabel: Voer de kabel door het frame
en sluit de kabel aan op het stekkerbord (L, N,
aardedraad).
Signaalkabels
en
a. Stroomonderbreker
b. Aardlekschakelaar
Gebruik
een
kleine
(veldstroombron)
En wikkel de kabel in om te voorkomen dat er
water in het apparaat komt.
4. Dicht alle openingen af met afgedicht materiaal
(veldstroombron) om te voorkomen dat kleine
dieren het systeem binnendringen.
5. Plaats het onderhoudsdeksel terug.
a. Onderhoudsdeksel
b. Kabelopening
c. Interface- en signaalkabelaansluiting
d. Aansluiting stroomkabel
De voedingsbron intern en extern aansluiten
Sluit de voedingskabel aan om het externe
apparaat van stroom te voorzien. De voeding van
het interne apparaat wordt geleverd door het
aansluitblok van het externe apparaat.
Intern
apparaat
aansluitblok
Extern
apparaat
aansluitblok
Voedingsbron 1PH
23
verzegelde
wartel
