In het plafond ingebouwde 1-weg airconditioner
Inhoudsopgave
①
- ⑧ :
M4 schroeven, 19 stuks (voor
installatie)

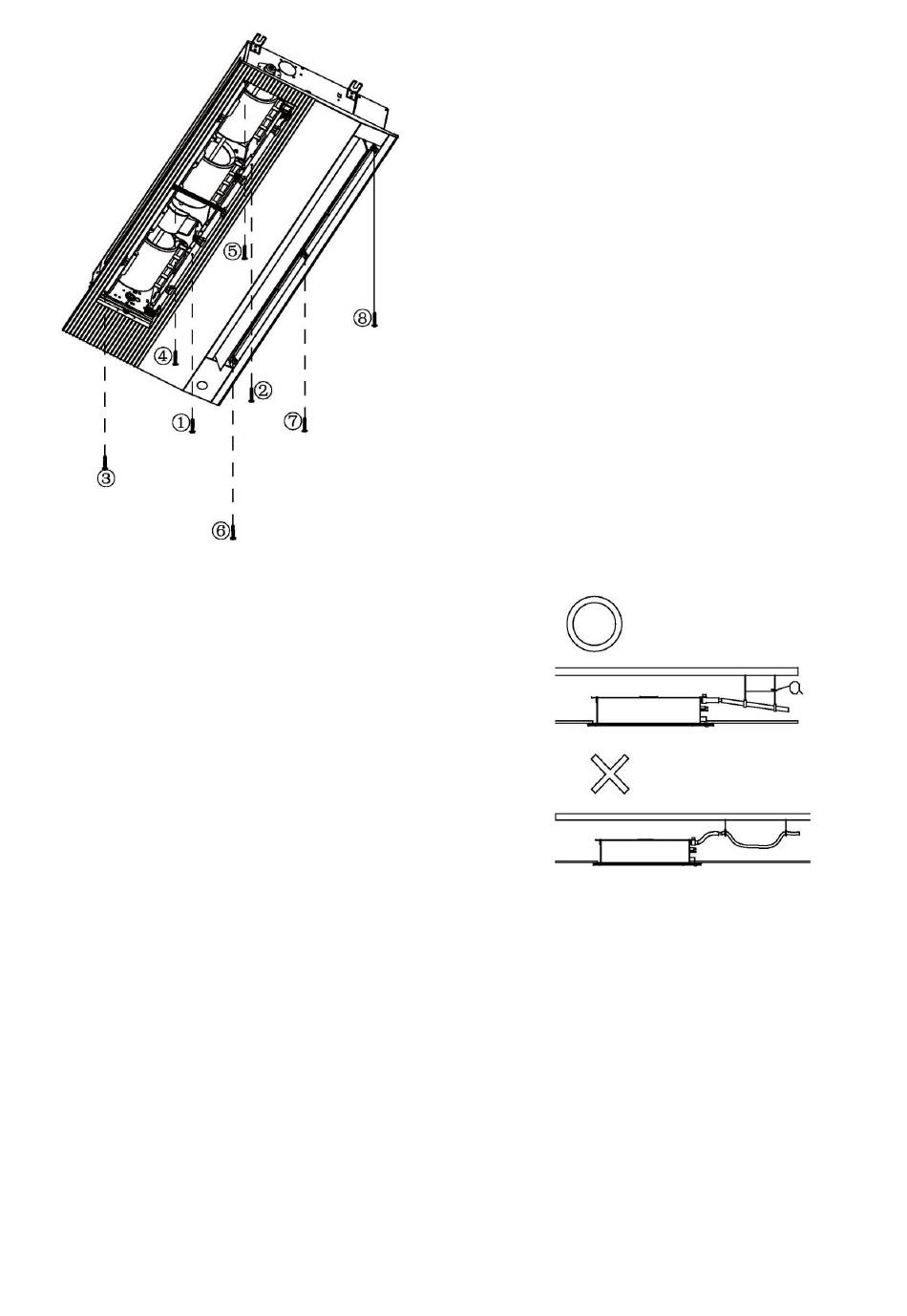

Installatiemethode
a. Openen en plaats het luchtrooster.
b. Bevestig het aan de mock-up plaat.
c. Pas de positie van het paneel enigszins aan en
draai de schroeven 1 en 2 vast.
d. Draai de schroeven 3, 4 en 5 vast.
e.
Open
de
zwenkplaat
schroefdoppen. Draai de schroeven op posities 6,
7 en 8 vast.
f. Sluit de aansluiting van het display en de
stappenmotor op het paneel aan op de connector
van het netsnoer op de printplaat.
g. Installeer het luchtrooster.
Opmerking
Na het installeren van het decoratieve paneel
moet u ervoor zorgen dat er geen ruimte is tussen
het
apparaat
en
aangezien
openingen
condensatie kunnen veroorzaken.
en
verwijder
het
decoratieve
luchtstroming
12.2.3 Installatiegids afvoerpijp
Zorg ervoor dat de afvoer goed is afgedicht.
•
Algemeen gebruik
•
De afvoerbuis aansluiten op het interne
apparaat.
•
De waterstroom controleren
Algemene aanbevelingen
Lengte leiding
Leg de afvoerbuis in een goede hellingshoek.
Maat leiding
De diameter van de leiding moet gelijk zijn aan of
groter
(binnendiameter gespecificeerd als 25 mm en
buitendiameter als 32 mm).
Hellingshoek leiding
Zorg ervoor dat de afvoerpijp een hellingshoek
naar beneden heeft (bijvoorbeeld 1/100 helling)
om te voorkomen dat er lucht in de pijp blijft
hangen. Gebruik steunbalken zoals afgebeeld.
de
a. Steunbalken
X Niet toegestaan
O Niet ophangen
Afdichting
Om lekkage te voorkomen. Alle afvoerbuizen
moeten worden geï soleerd.
paneel,
en
Verlengde afvoerbuis
Als het nodig is om de hellingshoek te behouden,
kunt u een verlengde afvoerbuis installeren.
20
zijn
dan
de
verbindingsleiding
